    Левитрон на датчике Холла своими руками

    Доброго времени суток, уважаемые самоделкины.
    В этой статье Константин, мастерская How-todo, покажет нам как сделать левитрон.

    Итак, левитрон. Принцип работы данной приблуды прост, как саморез. Электромагнитом поднимаем в воздух кусочек некоего магнитного материала. Для создания эффекта парения, электромагнит включаем и выключаем с большой частотой.

    То-есть, как-бы поднимаем и бросаем магнитный образец.

    Схема такого устройства на удивление проста, и повторить его не составляет сложностей. Вот, собственно, схема.

    Нужные нам материалы и компоненты.

    Светодиод любого цвета, он не обязателен.
    Транзистор IRFZ44N, подойдет практически любой похожий по параметрам полевик.
    Диод, здесь автор использует HER207, с тем же успехом будет работать какой-нибудь 1N4007.
    Резисторы на 1 кОм и 330Ом (последний не обязателен).

    Датчик холла, у меня это A3144 его тоже можно заменить на похожий.
    Медный намоточный эмалированный провод диаметром 0,3 0,4 мм, метров 20. У автора провод 0,36 мм.

    Неодимовый магнитик типа таблетки, размером 5 на 1 мм, тоже не особо принципиально, в пределах разумного.

    В качестве источника питания подойдет ненужный пятивольтовый зарядник от телефона.

    Клей, бумага, паяльник припой... стандартный набор паяльщика.

    Кстати, список всех компонентов с ссылками на aliexpress.

    Давайте перейдем к сборке. Для начала необходимо сделать картонную катушку для корпуса будущего электромагнита.
    Параметры катушки следующие:
    6 мм диаметр внутренней втулки, ширина слоя намотки приблизительно 23 мм и диаметр щечек, с запасом, около 25 мм.

    Как видите, Константин соорудил корпус для катушки из картонки и обрезка тетрадного листа, хорошенько смазав их суперклеем.
    Закрепим начало провода в каркасе, наберемся терпения и начинаем накручивать примерно 550 витков.

    Направление намотки не имеет значения. Можно даже намотать в навал, но это не наш метод.

    Наматываем 12 слоев, виток к витку, изолируя каждый слой изолентой.

    Потратив часа полтора, закрепляем конец провода и откладываем катушку.

    Приступаем к пайке, все согласно схемы, без каких-либо отличий.




    Выводы Датчика Холла удлинняем проводками и изолируем термоусадкой, ведь его необходимо расположить внутри катушки.


    Собственно все, остается только настроить, для этого устанавливаем датчик Холла внутри катушки и фиксируем подручными средствами.

    Подвешиваем катушку, подаём питание.

    Поднеся магнит чувствуем, что он притягивается или отталкивается, в зависимости от полярности.
    На некотором расстоянии магнит пытается зависнуть, но на длительное время не зависает.

    Изучаем документацию на датчик, где специально в картинках показано, с какой стороны у него чувствительная зона.

    Вынимаем его и сгибаем таким образом, чтобы плоская сторона с надписями оказалась в итоге параллельно земле.

    Запихиваем обратно, на этот раз все значительно лучше.

    Но до сих пор не парит.

    Проблема заключается в форме магнита, а именно - плоская форма "таблетки".
    Не самая удачная, которую можно придумать для левитации. Достаточно всего лишь сместить центр тяжести вниз. Организуем это при помощи куска толстой бумажки.

    Кстати, перед приклеиванием противовеса, не забудьте сначала посмотреть с какой стороны магнит притягивается к катушке.

    Собственного теперь все более-менее работает, остается только отцентровать и закрепить датчик.

    Какие еще были особенности. Попытка питать устройство от 12В адаптера приводит к сильному нагреву электромагнита.
    Пришлось перейти на 5В, при этом какого-то ухудшения работы замечено не было, а нагрев практически полностью был устранен.
    Еще светодиод и его ограничительный резистор почти сразу был исключен из схемы, ибо смысла от них нет.
    Финальный штрих, синий бумажный скотч показался недостаточно эстетичным.

    Отодрав его, медный провод виток к витку выглядит значительно лучше.

    Для своих поделок, левитрон первый в списке однозначно, по эффектности и простоте схемы он может потягаться с катушкой Тесла.
    Для Вас левитрон изготовил и представил его принцип работы Константин, канал How-todo.

    Всем хороших идей!

    Источник (Source)
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

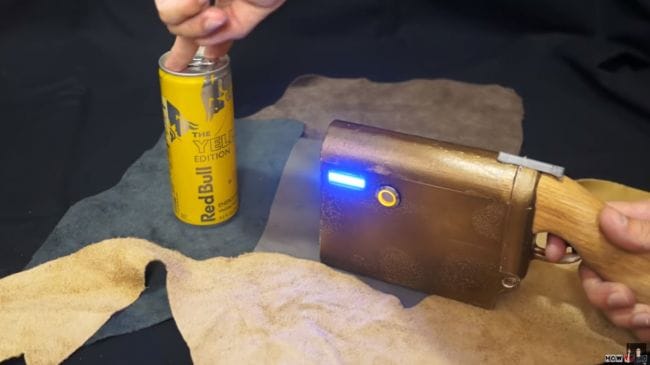

    Гаусс пушка своими руками
