    Сейф с электронным замком (макет)




    Конечно это не полноценный сейф, а действующая модель. Но взяв за основу эту самоделку можно установить цифровой электронный замок на любую нужную вещь дверь, шкаф, сейф, ворота.
    Для изготовления сейфа мастер использовал следующие
    Инструменты и материалы:
    -ARDUINO UNO REV3;
    -ЖК-дисплей;
    -Замок;
    -Клавиатура;
    -Зуммер;
    -Транзистор IRFZ44N;
    -Резистор 10 кОм;
    -Разъем;
    -Штекер;
    -Перемычки;
    -Макетная плата;
    -Паяльник;
    -Провода;
    -Регулятор напряжения LM 7805;
    -Картон;
    -Ножницы;
    -Нож;
    -Клеевой пистолет;
    -Петли;
    -Крепеж;
    -Отвертка;

    Сейф с электронным замком (макет)
















    Шаг первый: проектирование
    В 3D CAD мастер делает проект сейфа. Размер сейфа 300 мм х 300 мм x 300 мм. Размер двери 200 мм x 50 мм x 200 мм. Выбирает материал и проектирует электронную часть.








    Шаг второй: изготовление сейфа
    Так как это макет мастер изготавливает его из картона. Вырезает по размерам и скрепляет горячим клеем. Для поддержки закрепляет стенки картонными треугольниками. Переднюю часть мастер пока не закрывает.







    Шаг третий: электроника
    Монтаж электроники будет производится согласно схеме.
    Подключает к Ардуино.

    Контакты клавиатуры:
    1- D9
    2- D8
    3- D7
    4- D6
    5- D5
    6-D4
    7-D3
    8-D2

    Зуммер:
    плюс - D10, минус - GND.

    ЖК-дисплей:
    SCL - A5
    SDA - A4
    Vcc - 5V
    GND - GND

    Транзистор IRFZ44N:
    S - GND Ардуино и минус блока питания 12 В
    G - D13
    D - минус электрозамка
    резистор 10 кОм между S и G

    Электрозамок:
    положительный - плюс 12В блока питания
    отрицательный - D транзистора

    Регулятор напряжения LM7805
    in - плюс 12 В блока питания
    Gnd - Gnd
    out - 5В Arduino














    Шаг четвертый: код
    Для кода мастер использовал три библиотеки: eeprom, Liquidcrystal_I2C и keypad. Код доступа по умолчанию 0123. С помощью символа «#» можно изменить пароль.
    LiquidCrystal_I2C
    EEPROM V2.0 для Arduino
    Для клавиатуры.
    Arduino-LiquidCrystal-I2C-library-master.zip
    Keypad-master.zip
    EEPROM-master.zip
    Electronic_Lock_by_Mission_Critical.ino

    Шаг пятый: дверь
    Производит установку электроники на дверь сейфа. Прикручивает к двери петлю.


















    Шаг шестой: установка двери
    Устанавливает дверь на сейф.
















    Шаг седьмой: отделка
    Оклеивает внутреннее пространство сейфа красной бархатной бумагой. Подклеивает бумагой лицевую сторону.






    Сейф с электронным замком готов.

    Посмотреть все стадии изготовления сейфа можно на видео.

    Источник (Source)
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

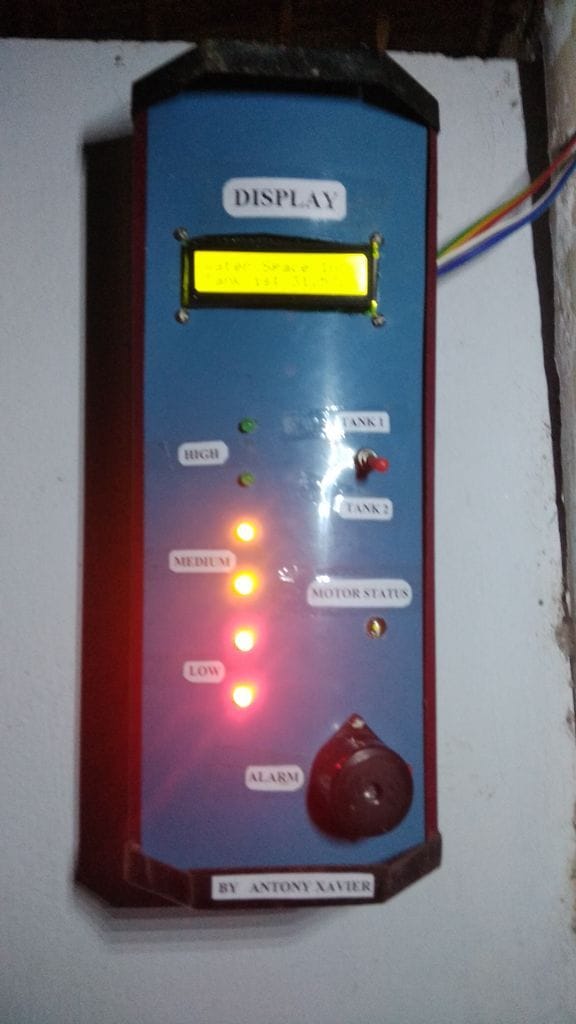

    Система контроля уровня воды в резервуаре
