    Светодиодный светильник с регулировкой яркости


    Светодиодный светильник с регулировкой яркости нужен мастеру-самодельщику, для фонового освещения при фото/видеосъемке. Главным условием, при изготовлении светильника, были мощность, регулировка яркости, надежность.

    Для изготовления светильника мастер использовал следующие

    Инструменты и материалы:
    -Электролобзик;
    -Струбцины;
    -Наждачная бумага;
    -Стриппер;
    -Кусачки;
    -Нож;
    -Шуруповерт;
    -Ножницы;
    -Линейка;
    -Паяльные принадлежности;
    -Ручной лобзик;
    -Клеевой пистолет;
    -Маркер;
    -Фанера;
    -Алюминиевая пластина;
    -Оргстекло;
    -Пластиковый профиль;
    -Светодиодная лента;
    -Контактная колодка (башмака фотоаппарата);
    -Димер;
    -Блок питания 12В 8А;
    -Рычаг с зажимом;
    -Пластиковая коробка;
    -Разъем;
    -Изолента;
    -Клей по дереву;
    -Краска;
    -Провода;
    -Крепеж;

    Шаг первый: алюминиевая пластина
    Для основания лампы мастер-самодельщик берет алюминиевую пластину. Толщина пластины 3 мм. Отрезает пластину по размеру 28,4 x 21,2 см. Зачищает наждачкой края. Затем сверлит по краям пластины по три отверстия. Еще три отверстия сверлит в центральной части пластины. При сверлении отверстий мастер использовал шаблон. На шаблоне были распечатаны схемы расположения светодиодов. Это нужно, чтобы развести отверстие и сам светодиод. Скачать шаблон можно здесь.




    Шаг второй: оргстекло
    По размеру пластины отрезает оргстекло. Сверлит в нем отверстия для крепежа.




    Шаг третий: профиль
    Отрезает два куска профиля по 21,2 см.



    Шаг четвертый: изолента
    По двум краям пластины (21,2 см) приклеивает изоленту. Прокалывает ее в местах отверстий. Делает на ней метки через каждый сантиметр.



    Шаг пятый: светодиодная лента
    Для своей самоделки мастер использовал качественные дорогие светодиодные ленты. На фото, снятом автором, видна разница между снимками, снятыми с использованием дорогой и дешевой светодиодной ленты.

    Дальше мастер отрезает 20 полосок ленты по 25 см. Предварительно установив в отверстия болты, приклеивает ленту к поверхности пластины.



    Отрезает два провода по 20 см. Через каждый сантиметр снимает с проводов обмотку. Провод закрепляет горячим клеем. Выводит еще один провод через отверстие в панели.




    Припаивает к красному проводу все положительные контакты, а к черному все отрицательные.




    Заклеивает контакты изолентой и припаивает центральный провод.



    Шаг шестой: установка оргстекла
    В профиле делает отверстие для провода и крепежа. Накладывает оргстекло, устанавливает профиля и прикручивает.








    Шаг седьмой: крепление К креплению будет крепиться сама светодиодная панель, коробка с димером и стойка. Крепление мастер вырезает из фанеры. Внутрь крепления устанавливается контактная колодка, которая нужна для крепления рычага. После сборки крепления окрашивает его.









    Шаг восьмой: димер
    В пластиковой коробке мастер делает отверстия для ручки димера, разъема и проводов.



    Припаивает к разъему и димеру провода и устанавливает их в коробку. Прикручивает коробку к креплению.

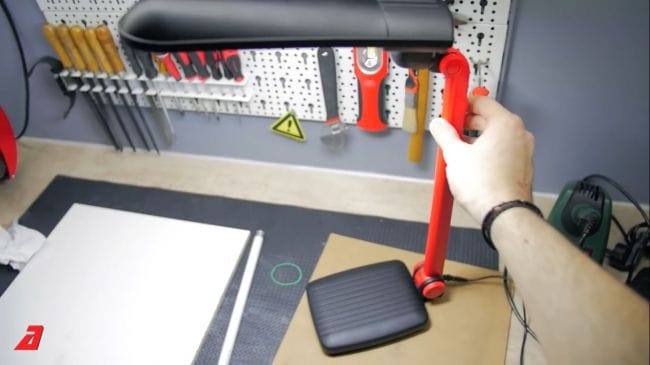

    Шаг девятый: рычаг
    Прикручивает крепление к панели. Прикручивает рычаг. Закрепляет лампу на столе.



    Светодиодная лампа готова.









    Весь процесс изготовления светодиодной лампы можно посмотреть на видео.
