    Циркулярная пила из двигателя от стиральной машины автомат


    Всем привет, если у вас остался двигатель от стиральной машинки – не спешите его выбрасывать, из него можно сделать чудесные станки. Это и точило, и токарный станок, и циркулярный станок и многое другое. В этой инструкции мы разберем, как сделать на основе такого двигателя циркулярный станок. С помощью него вы сможете резать фанеру, доски и многое другое, что значительно облегчает жизнь мастеру.

    В качестве силового агрегата автор использовал двигатель от стиральной машинки автомат на 430 Ватт. Выбранный двигатель выдает целых 15 000 оборотов в минуту, на таких оборотах пила имеет чудовищную производительность, но это небезопасно, да и не нужно, так что в будущем автор планирует уменьшить обороты, установив резистор или что-то подобное. Собирается станок просто и быстро, стол у автора был уже готовый, он использовал старинную ножную швейную машину. Итак, разберемся более подробно, как же собрать такой станок!

    Материалы и инструменты, которые использовал автор:

    Список материалов:
    - двигатель от стиральной машины;
    - металлический стол (от старой швейной машины);
    - уголки, швеллера и прочее (для изготовления рамы под двигатель);
    - выключатель и проводка;
    - диск для циркулярной пилы (у автора он закреплен на болту);
    - патрон для дрели (устанавливается на вал двигателя);
    - гайки, болты;
    - фанера.

    Список инструментов:
    - болгарка;
    - сварочный аппарат;
    - дрель;
    - гаечные ключи и прочее.

    Процесс изготовления циркулярного станка:

    Шаг первый. Подготавливаем основу
    В качестве основы автор использовал металлический стол, который в далекие времена был частью ножной швейной машины. Собрать подобный стол можно и с нуля, используя уголок, трубы или что-то подобное. Привариваем два уголка или швеллера, к которым мы потом прикрутим двигатель.





    Шаг второй. Устанавливаем двигатель
    Для крепления двигателя возьмем два швеллера или уголка, к ним прикручиваем моторчик. Автор просверлил в крепежных «ушках» двигателя отверстия и прикрутил его болтами с гайками. Тут полезно использовать гровера, чтобы двигатель не раскрутился от вибраций.
    Ну а далее прикручиваем двигатель к столу, используя болты с гайками.





    Шаг третий. Выключатель
    Чтобы станком было пользоваться удобно и безопасно, устанавливаем в удобном месте выключатель и желательно использовать автомат подходящего номинала. Автомат выключит двигатель в случае его заклинивания. Автор прикрутил к столу кусок OSB и на нем закрепил включатель.




    Шаг третий. Финишная доработка
    В качестве окончания прикрутим над двигателем защитные пластины из фанеры, чтобы на него не сыпалась стружка. Вырезаем детали из фанеры и прикручиваем саморезами. Вот и все, станок готов, переходим к испытаниям! При испытаниях оказалось, что обороты слишком большие, от этого стол ездит по гаражу. Мощности подобного двигателя оказалось более чем достаточно. В будущем автор планирует модернизировать станок – сделать обороты меньше.

    В целом самоделка получилась удачной и жизнеспособной. Надеюсь, проект вам понравился, и вы нашли для себя полезную информацию. Не забывайте делиться своими самоделками и наработками с нами!







    Источник
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

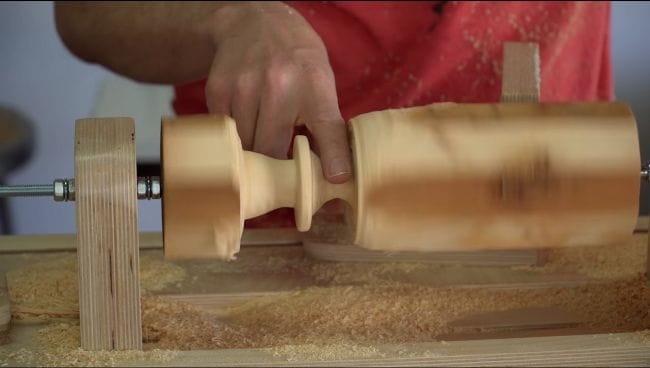

    Токарный станок из дрели и фанеры
