Ленточно-шлифовальный станок из УШМ на три ролика




Мастер-самодельщик из Финляндии решил расширить функционал своей аккумуляторной УШМ и сделал для нее несколько приспособлений ленточно-шлифовальную устройство на два и на три ролика, а также поворотную ручку. В этой статье мы разберем приспособление с тремя роликами. Итак, для изготовления ленточно-шлифовального приспособления мастеру понадобились следующие

Инструменты и материалы:
-Ролики от скейтборда с подшипниками -3 шт.;
-Гайка M16;
-2 мм стальная плита 60 мм x 80 мм;
- 3 мм стальная пластина 60 мм х 200 мм - 2 шт.;
- 4 мм стальная плита 30 мм x 70 мм;
-L-профиль 30 мм x 20 мм x 3 мм;
-Пружина;
-Ось;
-Трубка;
-Болты M8 и гайки;
-Сверлильный станок;
-Коронка по металлу;
-УШМ;
-Струбцины;
-Напильник;
-Фреза по металлу;
-Тиски;
-Сварочный аппарат;
-Пресс;
-Гибочный станок;
-Молоток;
-Рулетка;
-Маркер;

Шаг первый: план
Сначала мастер рассчитывает размеры приспособления.




Шаг второй: монтажная пластина
Из металла вырезает пластину. Коронкой делает в ней отверстие для установки на прилив УШМки. Обрабатывает отверстие сначала фрезой, затем напильником. В отверстии нужно сделать четыре зуба.





Вырезает кольцо. Приваривает его вокруг отверстия пластины. С противоположного края сверлит крепежные отверстия.



Шаг третий: система натяжения
Дальше мастер делает систему натяжения. Сгибает края металлической пластины полукругом. Приваривает ее к другой пластине с креплением под пружину и ролик.





Шаг четвертый: сборка
Теперь осталось закрепить систему натяжки на монтажной пластине, надеть полосу и можно приступать к шлифованию деталей. Приспособление очень быстро монтируется и демонтируется на УШМке.




Шаг пятый: стационарное крепление
Для установки УШМки с приспособлением на столе мастер-самодельщик изготавливает крепление. Как видно на фотографиях крепление прикручивается к монтажной пластине, а второй его конец зажимается на столе.





Подробно об изготовлении крепления можно посмотреть на видео.

Шаг шестой: пылеулавливатель
Для сбора опилок мастер изготавливает систему пылесборки подключаемой к пылесосу.

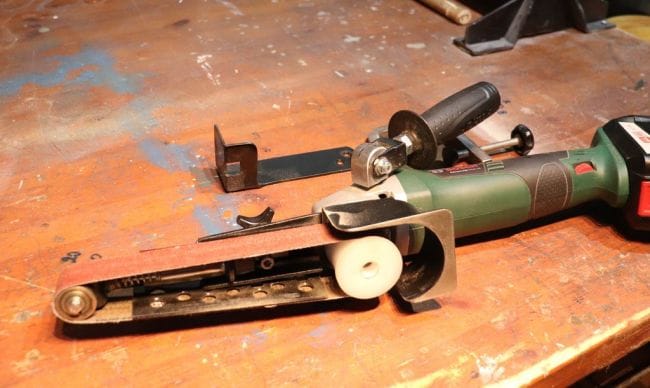

Ленточно-шлифовальное устройство готово.



Шаг седьмой: доделки
В ходе эксплуатации приспособления мастер решил переделать опорную пластину. Теперь пластину можно устанавливать под разными углами.




Процесс изготовления ленточно-шлифовального приспособления можно посмотреть на видео.
