Простой разметочный рейсмус своими руками

Доброго времени суток, уважаемые самоделкины! В данной статье Владимир Натынчик, автор одноименного канала, расскажет нам о том, как сделать еще один вариант разметочного рейсмуса, в одной из предыдущих статей я уже писал про такие приспособления. Автор сделает его максимально простую версию.

Вам нужны будут только заготовки из дуба, резиновая прокладка, стальная линейка, болт и мебельная гайка.

Из инструментов - торцовочная пила, циркулярная пила, ленточная шлифовальная машина, дрель или сверлильный станок, фрезер. Из мелочи - струбцины, клей, сверла, масло или воск для обработки деревянных поверхностей.
Чертеж особо не нужен, размеры рейсмуса можете подбирать по своему усмотрению и нуждам.
Итак, начнем. У Владимира есть вот такие дубовые бруски, но так как они неровные, ему их нужно обработать на дисковой и торцевой пилах.



Теперь, из двух брусков будет делать основание рейсмуса.


В первом бруске, для мебельной гайки, сверлит посадочное место сверлом Форстнера.



Так как у гайки есть еще выступ для резьбы, то нужно сделать небольшое заглубление для него сверлом, замерив диаметр.



А для затяжного болта сверлит уже сквозное отверстие с диаметром болта.

Теперь забивает гайку при помощи молотка.


Гайка должна сесть с запасом по глубине, для прижимной резиновой прокладки, для этого подкладывает гайку.



Во втором бруске размечает посадочное место для линейки.




Измеряет толщину полотна линейки прямо на фрезере, это нужно для того, чтобы линейка точно сидела в пазу и не болталась.

И вырезает его при помощи фрезера. Можно воспользоваться стамеской.

Шероховатости удаляет обычной наждачной бумагой.


Теперь линейка сидит идеально плотно.


Теперь вырезает небольшую резиновую шайбочку - прокладку, она при помощи болта будет прижимать линейку. Насколько я понял автор использует для этого комплект для ремонта велосипедных камер, у него как раз клейкое основание, и она приклеится к мебельной гайке. Это предотвратит выпадание прокладки и не даст клею попасть на резьбу.



Пора приступать к склейке. Обильно промазывает клеем, но не заходя на посадочное место линейки.


И зажимает обе заготовки струбцинами.

Пока будет сохнуть клей можно изготовить вороток для болта. Тоже понадобится два брусочка, но уже небольших. Сверлит отверстие для болта.


Для того, чтобы спрятать головку болта, размечает сразу на обоих заготовках.



И вырезает заглубления под шляпку фрезером.

Важно прочно склеить шляпку болта с массивом древесины. Лучше выбрать эпоксидный клей, который хорошо схватит металл с деревом.




Также стягивает струбцинами обе заготовки, зажав в них головку болта.

После высыхания получились вот такие две части, их нужно обработать.


На торцевой пиле отрезает лишнее.


И обрабатывает сначала ленточной шлифовальной машиной, выравнивая поверхности.

А теперь круговым диском скругляет углы основания и ручки.


Осталось обработать маслом или воском, высушить.



Вставить линейку и вкрутить болт в основу.


Для кончика карандаша болгаркой вырезает небольшое углубление на краю линейки.

Все, можно испытывать.


Вот такая версия разметочного рейсмуса у Владимира получилась.



Спасибо Владимиру за интересную идею и прекрасное исполнение.
Всем хороших самоделок!

Источник
Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

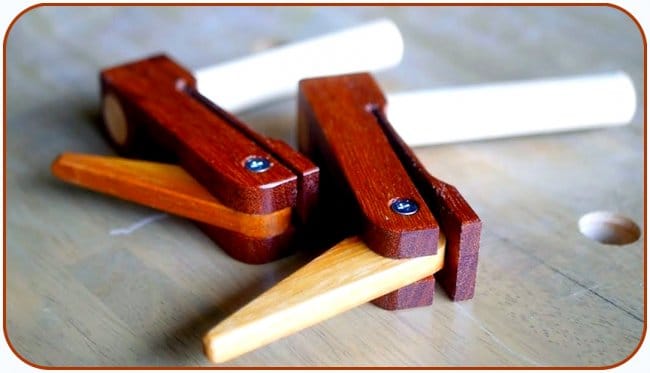

Струбцина из фанеры своими руками
