Ленточно-шлифовальный станок из УШМ на два ролика

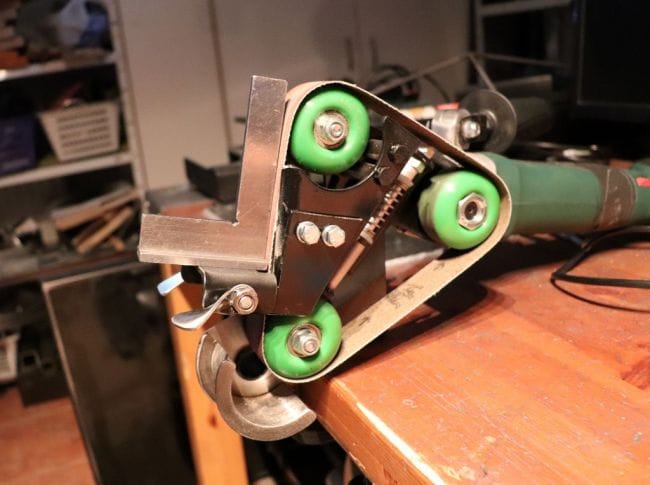

В прошлой статье "Ленточно-шлифовальный станок из УШМ на три ролика" мастер-самодельщик из Финляндии рассказал, как расширить функционал УШМ. В этой статье мастер представляет подобное приспособление, но на два ролика.

Давайте посмотрим его в работе.



Для изготовления приспособления мастер использовал следующие

Инструменты и материалы:
-Листовой металл 3 и 1,5 мм;
-Сверлильный станок;
-Гибочный станок;
-Подшипники;
-Тиски;
-Сварочный аппарат;
-Крепеж;
-Молоток;
-Ушм;
-Метчик;
-Напильник;
-Фреза по металлу;
-Пружина;
-Ролик от скейтборда;
-Струбцины;
-Пресс;
-Маркер;
-Рулетка;

Шаг первый: монтажная пластина
Монтажную пластину мастер-самодельщик изготовил из листового 3 мм металла. Длина пластины 150 мм. Ширина 50 мм в широком и 30 мм в узком конце пластины. В пластине мастер делает отверстие для установки крепление УШМки. Один край пластины сгибает. Размер сгиба 20* 90 мм.






Крепежное отверстие мастер обрабатывает фрезой, а затем напильником формируя зубья. По диаметру отверстия приваривает кольцо. Крепежная пластина устанавливается вместо защитного кожуха.

Шаг второй: механизм натяжения
Натяжение состоит из двух сваренных между собой пластин (одна прямая, вторая L-образная) и направляющей приваренной к монтажной пластине. Натяжные пластины вставляются в направляющую. На пластину приварен шток, а на направляющую втулка. На шток надевается пружина и пластина устанавливается на направляющую.

Фотографии с размерами приспособления.

Шаг третий: крепление
Для быстрого монтажа и демонтажа приспособления мастер изготавливает крепление в виде двух подпружиненных защелок. Защелки прикручиваются винтами крепления крышки редуктора УШМки.

Шаг четвертый: подшипники
В верхней части пластины мастер устанавливает опорный подшипники.

Шаг пятый: ролик
Сначала мастер на вал УШМки установил ролик от скейтборда, затем заменил его на пластиковый шкив.

Шаг шестой: защитный кожух и
Изготавливает защитный кожух.

Шаг седьмой: пластина
Изготавливает и устанавливает перфорированную пластину для снижения трения шлифовальной ленты.

Шаг восьмой: крепление к столу
Из струбцины и металлической пластины изготавливает крепление для установки ленточно-шлифовальной машинки на столе.

Ленточно-шлифовальное приспособление для УШМ готово.

На видео можно посмотреть в работе двуроликовый и трехроликовое приспособление,

а также процесс его изготовления.
