Треугольный светодиодный фонарь для фото/видео съемки





Мастер-самодельщик снимает много видео с большими временными интервалами. Для равномерного освещения на протяжении всего дня или ночи, мастер изготовил софтбокс из подручных материалов.

Инструменты и материалы:
-Комплект дневных ходовых огней;
-Алюминиевый профиль;
-Алюминиевые заклепки;
-Блок питания 12 В;
-Крепеж;
-Стяжки нейлоновые;
-Силиконовый герметик;
-Термоусадочная трубка;
-Контроллер светодиодный;
-Ножовка;
-Заклепочник;
-Дремель;
-Напильник;
-Сверла;

Шаг первый: рамка
Рамку светильника мастер делает из алюминиевого профиля. Отпиливает профиль нужной длинны. Запиливает уголки. Сверлит отверстия под заклепки. Соединяет рамку заклепками.








Шаг второй: крепление
Дальше мастер делает крепление для установки камеры, с одной стороны, и зажима, с другой стороны. По середине нижней планки рамки сверлит отверстие и устанавливает шпильку. Зажимает шпильку с двух сторон гайками.




Шаг третий: установка светодиодов
Светодиоды из комплекта ходовых огней закреплены на рамках. Мастер отклеивает светодиодные полосы от рамок и приклеивает их к каркасу светильника.



Шаг четвертый: провода
Сначала мастер оставил штатные провода.



Затем он добавил контроллер и заменил провода.






Так как светильник мастер планировал использовать на улице все контакты он изолирует термоусадочной трубкой и герметизирует силиконом.






Для питания мастер использует старый 12 вольтовый блок питания.



Для использования софтбокса, снизу мастер устанавливает крепление, а внутри устанавливает камеру. Примеры установки можно посмотреть на фотографиях.














Источник
Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

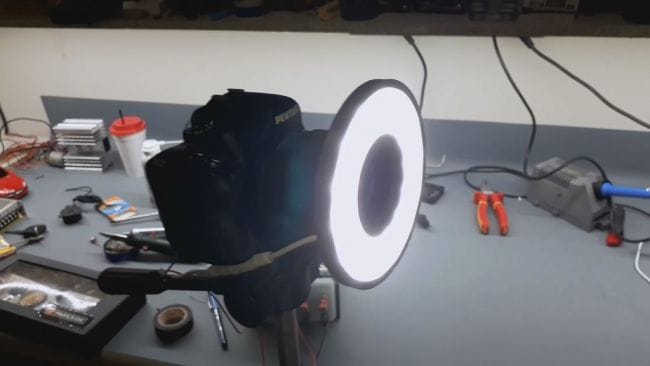

Кольцевое светодиодное освещение для фотосъемки
