    Сканер отпечатков пальцев. Управление электрозамком

    Доброго времени суток всем самоделкиным, а особенно любителям arduino и различных устройств обеспечения безопасности.
    В этой статье автор канала "Creativity Buzz" покажет, как создать схему управления электрозащелкой. Открытие замка будет осуществляться по считыванию отпечатка пальца.

    Сложных инструментов не требуется, что делает возможным изготовление данного устройства дома. Автор сделает макет устройства, что бы было все понятно.

    Инструменты.
    1. Дрель или шуруповерт.
    2. Сверла.
    3. Клеевой пистолет.
    4. Ноутбук или компьютер.

    Материалы и электронные компоненты.
    1. Электрозащелка 12 В. Ссылка здесь.

    2. Arduino uno r3. Ссылка на плату здесь.

    3. Сканер отпечатков пальцев, применима только эта модель. Adafruit 751 fingerprint sensor


    4. Транзистор TIP122.
    5. Две батареи "крона".
    6. Код программы здесь.

    Итак, электрозащелка открывается при подаче на нее напряжения питания, при его отсутствии - остается закрытой.


    Автор приступает к сборке макета, для начала размещает защелку и плату arduino. Размечает отверстия для крепления и, просверлив отверстия для болтиков, закручивает их.






    Теперь, при помощи термоклея, устанавливает сканер отпечатков пальцев.


    И вставляет разъем, идущий в комплекте.


    Подключает питание сканера, оно может составлять от 3,6 до 6,0 Вольт, рабочий ток 120 мА. Красный провод к клемме +5 на плате arduino и черный - к клемме GND.


    И сигнальные провода, белый к клемме 3 и зеленый к клемме 2.


    Подключает к ноутбуку, записывает программу управления.


    И считывает отпечаток пальца в память контроллера. Причем считывание делается два раза.



    Устанавливает батарейки на термоклей.


    Подключает разъем питания к первой батарейке, и ее минус к клемме GND на плате.



    Для управления замком потребуется транзистор TIP122, коллектор транзистора подключает к отрицательному проводу замка.



    И подключает прямо в разъем платы, базой на 12-й вывод, эмиттером к GND.


    Завершает коммутацию управления замком, соединяя положительные выводы батареи и замка.



    Осталось подать питание со второй батареи на контроллер и сканер отпечатков. Для этого подключает к ним вторую батарею.

    Вот и все готово, можно проверять.


    Конечно же, замок открывается не мгновенно. Вот некоторые характеристики сканера.
    Стандартное время считывания сканером - менее секунды.
    Размеры окошка сканера 14Х18 мм.
    Вероятность ошибочного положительного результата - <0.001%.
    Вероятность отказа или не распознанного отпечатка - менее 1%.
    Диапазон рабочих температур от -20C до +50C.

    А для того, что бы из макета получилось уже действующее устройство, необходимо сканер вынести за охраняемую зону. А контроллер установить внутри помещения. Соединять их между собой лучше всего при помощи экранированной витой пары.

    Конечно же, при помощи этого контроллера можно управлять и другими исполнительными устройствами, не только замком, была бы фантазия.
    Спасибо автору за представленное интересное изделие!

    Всем хороших самоделок и идей!

    Источник (Source)
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

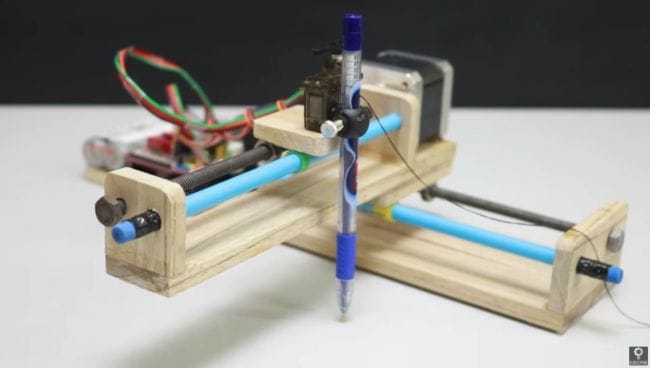

    Пишущий принтер с головкой из авторучки своими руками

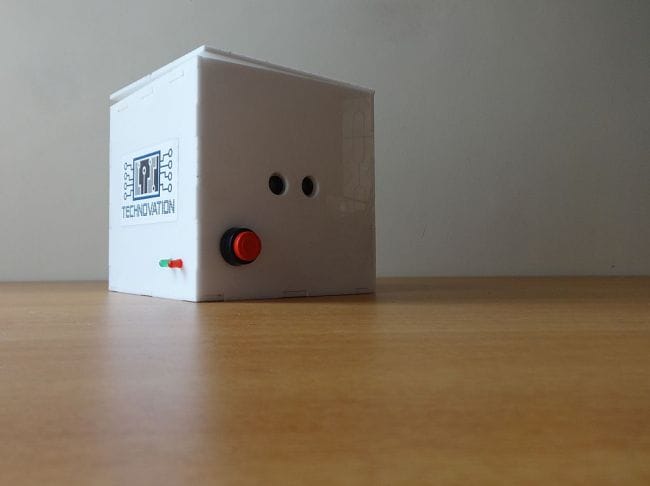

    «Сейф» открывающийся на определенное движение рук
