Триммер из болгарки своими руками

Доброго времени суток, уважаемые самоделкины!
У многих из нас есть дача либо придомовой участок. Уход за ним занимает немало времени, особенно часто требует к себе внимания растущая трава и сорняки. Автор канала "Make it Extreme" тоже озадачился этим вопросом. И создал очередную "насадку", которая, без изменений в конструкции болгарки сможет превратить ее в триммер. Настолько же быстро, как поменять диск с режущего на зачистной, и сменить положение ручки. Прочитав эту статью, Вы поймете, как такое приспособление можно сделать самому.

По поводу инструмента. Токарный станок не нужен!
Минимальный набор.
1. Шуруповерт с насадками и коронками по металлу.
2. Болгарка, после изготовления - можете на ней и испытывать.
3. Сварочный аппарат.
4. Тиски.

Автор, конечно, использовал дополнительный арсенал.
* Плазменный резак.
* Торцовочная пила.
* Сверлильный станок.
* Газовая горелка.

Материалы тоже не вызовут сложностей.
Алюминиевая труба, немного стальной полосы.
Листовая сталь 2-4 мм.
10см стальной трубы.
Гайки, шайбы, болты.
Крепкая лента из ткани, на подобии ремня для сумок или ремней безопасности.
Краска аэрозольная.

Из стальной трубы (по диаметру хомута защитного кожуха болгарки) вырезает кольцо при помощи торцовочной пилы.

Зажимает колечко в тисках, и делает надрез болгаркой.


Вот на это место он должен очень плотно садиться.

Начинает процесс сборки с защитного кожуха триммера, на его базе вся конструкция и будет строиться.
В заранее сделанной заготовке из стального листа сверлит отверстие, его диаметр должен быть равен внутреннему диаметру полученного обжимного кольца.


Приваривает кольцо к кожуху.


Вот так должно получиться.

Из стальной полосы делает "ушки" крепления болгарки к кожуху. Размечает, сверлит ступенчатым сверлом до
диаметра крепления ручки болгарки, обычно это 12 мм или 14 мм.



Разрезав, получает вот такие заготовки.

Приваривает их к кожуху.



Далее, из стального листа, изготавливает прямоугольник. Это будет юбка для кожуха, пользуясь плазморезом.
Конечно, можно и болгаркой, но так намного красивее!





Сначала точечно прихватывает сваркой юбку.


Затем делает уже несколько длинных швов.



При помощи плазмореза скругляет передние углы юбки.


Зажав стальную полосу в тисках, формирует два крепления для штанги.

Приваривает их к крышке кожуха.



Между верхними частями креплений приваривает втулку из стальной трубы. В нее будет вставляться штанга.


Из еще одного обрезка трубы и тонких трубок делает верхнюю ручку.





Отрезает кусок алюминиевой трубы, это будет штанга.

Вставляет ее в держатель, фиксирует саморезами при помощи гайковерта.



Надевает на штангу верхнюю ручку. Так же закрепляет.




Теперь делает ремень из прочной тканевой ленты.

При помощи пробойника делает в ленте отверстие, зажимает болтом с гайкой, подкладывая шайбы.





Приваривает к верхней ручке вилку для крепления ремня. Закрепляет его.




Шуруповертом с коронкой высверливает в штанге отверстие для провода. Пропускает кабель питания через штангу.



Приваривает к ручке посадочное место для кнопки включения.


Вытаскивает провод, обжимает клеммы, подключает и устанавливает кнопку на ее место.




Подготавливает "косильную" насадку, используя нить для триммеров. Просто продевает два отрезка через отверстия в родной гайке от болгарки.




Закрепляет болгарку на триммере, устанавливает насадку.


Проводит предварительные тесты, возможно будут нужны доработки.




Да, автору необходимо изменить форму юбки. Отмечает места реза мелом, затем плазморез - в помощь.




Вот такая оптимизированная форма защитного кожуха получилась.

Убирает грубые недочеты и скругляет края зачистным диском.


Готовит к покраске мягкой абразивной насадкой, удаляя ржавчину.


Собственно финал, покраска аэрозолью.




Да, еще один маленький штрих, затычка в ручку и термоусадка.



Устанавливает болгарку, зажимает крепежные болты, надевает насадку и пристегивает ремень.






К тестам триммер и автор готовы!





Результат - на очень хорошем уровне!

Спасибо автору за очередную прекрасную идею использования УШМ не по назначению =)
Соблюдайте технику безопасности!

Всем качественного самодельного инструмента!

Источник
Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

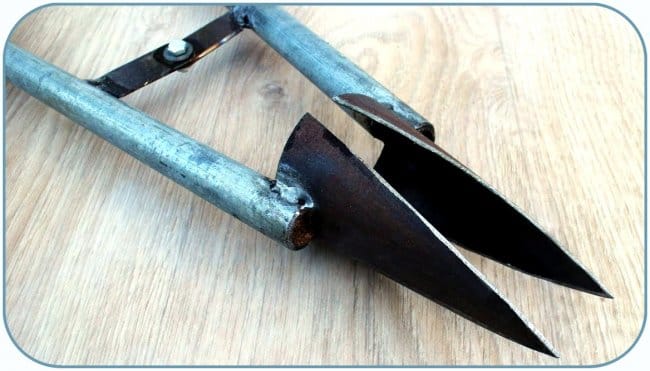

Набор инструментов для клумбы, из водопроводных труб
