    Двустороннее бесконечное зеркало


    В этой статье мы рассмотрим, как сделать двухстороннее зеркало бесконечности. Для изготовления такого зеркала понадобятся следующие

    Инструменты и материалы:
    -Электролобзик;
    -Дрель;
    -Сверла;
    -Угольник;
    -Столярный клей;
    -Рашпиль;
    -Паяльник;
    -Рейка;
    -Доска;
    -Светодиодная лента;
    -Тонировочная пленка;
    -Разъем;
    -Блок питания 12 В;
    -Оргстекло;
    -Болты;
    -Гайки;
    -Клеевой пистолет;
    -Карандаш;

    Шаг первый: изготовление рамки
    Сначала мастер отрезает девять кусков рейки. Угол запила равен 20 градусам. Затем склеивает части между собой. Вырезает последний короткий кусок и вклеивает его в рамку. По словам автора, такие неровные отрезки получились из-за неверных расчетов, но на конечны продукт они не влияют.







    Шаг второй: светодиодная лента
    На противоположной, от короткого отрезка, стороне рамки отмеряет середину. От середины приклеивает светодиодную ленту по внутреннему периметру рамки. Ленту нужно клеить, как можно ближе к центру. Между краями ленты мастер делает небольшой разрыв.





    Сверлит между краями ленты отверстие в рамке. Протягивает в отверстие провод. Припаивает его к контактом ленты. Проверяет работу светодиодной ленты.







    Шаг третий: оргстекло
    Вырезает два куска оргстекла по форме рамки.




    Шаг четвертый: тонировка
    Отклеивает от оргстекла защитную пленку. Отрезает кусок тонировочной зеркальной пленки. Пленка клеится на ту часть оргстекла, которая будет обращена внутрь рамки. Для установки пленки мастер делает мыльный раствор и наносит его на оргстекло. Прикладывает пленку и выгоняет из-под нее пузыри воздуха. Затем обрезает край пленки. Повторяет такую же операцию со вторым оргстеклом.












    Шаг пятый: крепежные отверстия
    Собираться зеркало будет на четырех болтах. Мастер сверлит крепежные отверстия в рамке и оргстеклах. При сверлении необходимо соблюдать соосность.















    Шаг шестой: сборка
    Собирает зеркало.







    Шаг седьмой: подставка
    Для установки зеркала в вертикальном положении мастер-самодельщик делает подставку.














    Устанавливает зеркало на подставку и проверяет работу светодиодов.








    Все работает, осталось удалить с внешних сторон оргстекла защитную пленку.




    Двухстороннее зеркало бесконечности готово.




    Весь процесс по изготовлению такого зеркала можно посмотреть на видео.

    По моему мнению на рамку можно было бы установить ось и скользящий контакт. В таком случае она крутилась бы и это выглядело бы намного эффектней.

    Источник
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

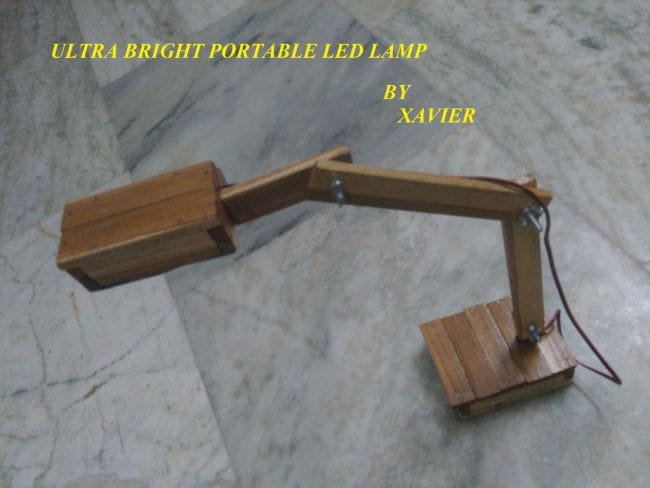

    Настольная светодиодная аккумуляторная лампа

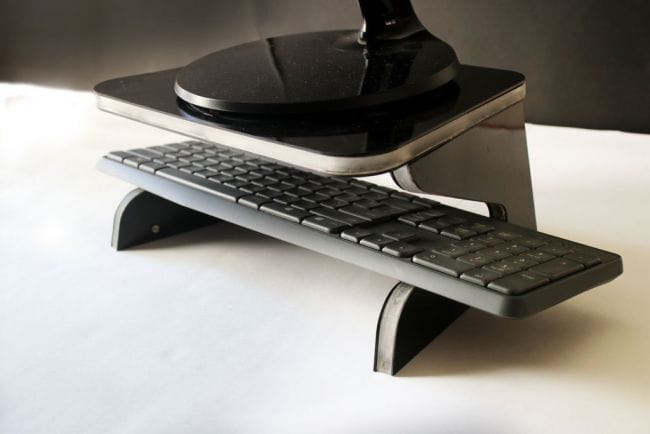

    Эргономичная стойка для монитора и клавиатуры
