Трейлер своими руками





Продолжаем тему автоприцепов и рассмотрим изготовление мастером-самодельщиком трейлера для автопутешествий. Конечно, сделать трейлер не так просто, но результат того стоит.

Инструменты и материалы:
-Колеса;
-Мост;
-Тягово-сцепное устройство;
-Слесарные ключи;
-Сверлильный станок;
-Циркулярная пила;
-Фуговальный станок;
-Рулетка;
-Маркер;
-Фанера;
-Доска;
-Краска;
-Кисть;
-Термоизоляция;
-Электролобзик;
-Шлифмашинка;
-Гвоздевой пистолет;
-Шуруповерт;
-Крепеж;
-Клей;
-Стяжные ремни;
-Провода;
-Струбцины;
-Замок;
-Петля;
-Алюминиевый профиль;
-Ткань;
-Лист нержавейки;
-Заклепочник;
-Стекло;
-Душевая лейка;
-Электрические комплектующие (розетки, разъемы и т.д.);
-Солнечная панель с комплектующими для ее установки (полный список можно посмотреть перейдя на оригинал статьи);

Шаг первый: прицеп
Трейлер своими руками

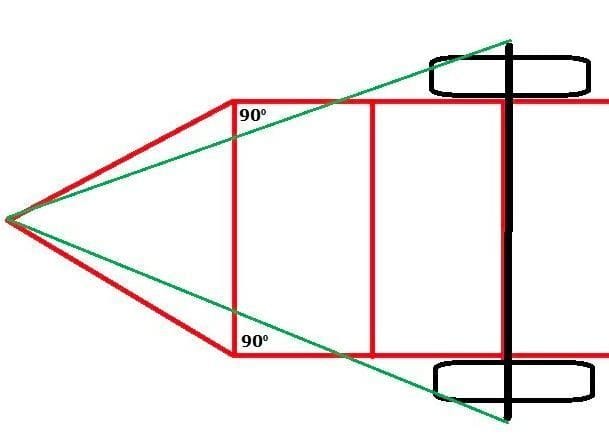

Из алюминиевого профиля мастер собирает раму. Устанавливает мост, прикручивает колеса. Устанавливает тягово-сцепное устройство.












Прицеп готов. Теперь на нем можно привезти нужный материал.




Шаг второй: рама

Теперь мастер изготавливает деревянную раму-основание. Закрепляет ее на прицепе.








Зашивает раму фанерным листом.



Красит раму.



Внутреннее пространство секций рамы заполняет теплоизоляционным материалом.






Шаг третий: боковые стенки
Боковые стенки выполнены по принципу сэндвич-панелей.



Размечает фанерные листы. Вырезает по размеру. Вырезает оконные и дверные проемы.







По контуру панелей и во внутренней части крепит планки.








Устанавливает термоматериал.



Устанавливает вторую стенку панели. Закрепляет панели на прицепе.


Шаг четвертый: крыша
Прежде чем закрыть среднюю часть, мастер монтирует стол и устанавливает мойку.



Далее устанавливает между панелями перемычки.





Протягивает провода.

Приклеивает термоматериал и закрывает верх фанерой.













Шаг пятый: кухонный отсек и подъемная дверь
В задней части фургончика мастер сделал хозяйственный отсек. Здесь будет установлена мойка, кондиционер, душ, насос, газовая плитка. Закрывается задняя часть дверью, которая поднимается вверх.





Принцип построения двери такой же, сэндвич-панель.

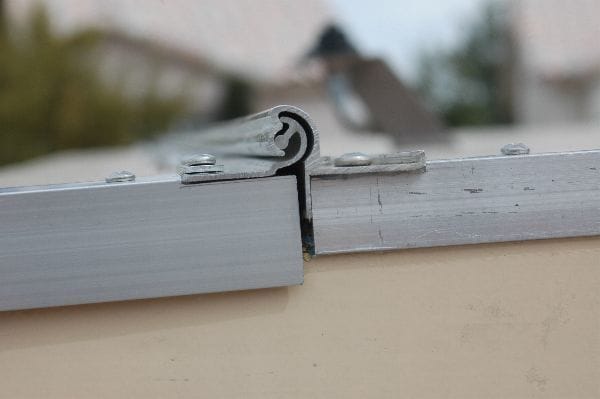

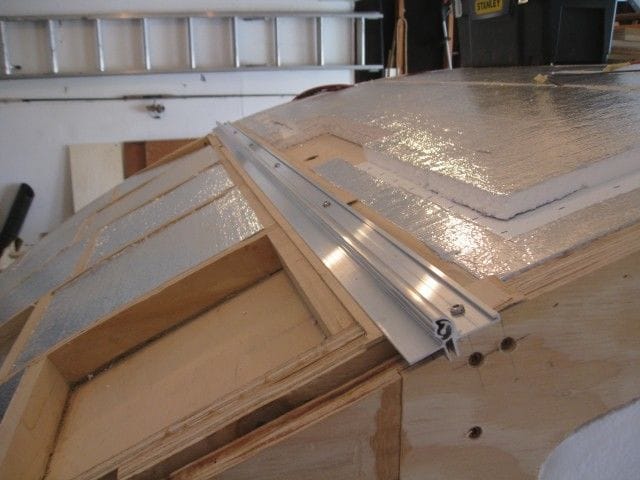

Соединяется дверь с корпусом петлёй.

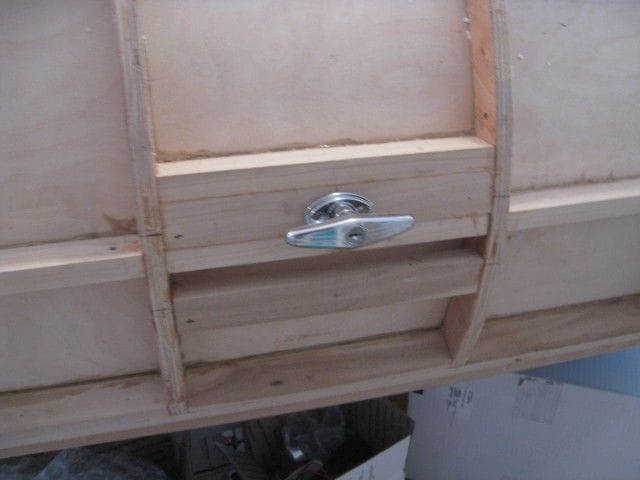

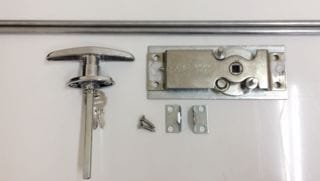

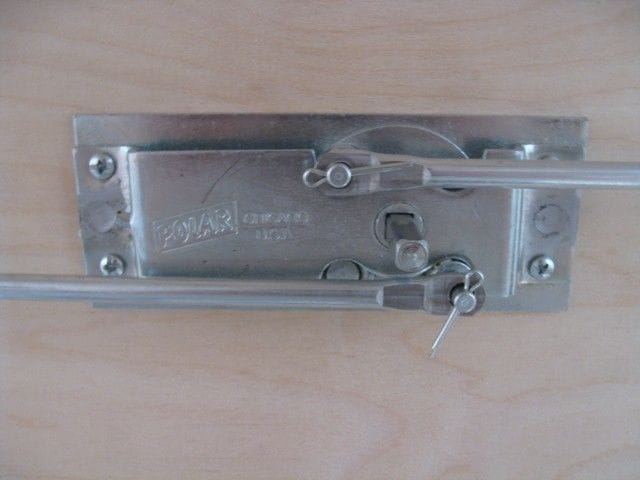

Устанавливает замок.



Делает окна в жилую часть фургона.



Обшивает внутреннюю часть двери тканью. Устанавливает амортизаторы.



Шаг шестой: обшивка
Снаружи мастер покрывает трейлер металлическими листами.









Шаг седьмой: окна, двери
Устанавливает окна и дверь.





Шаг восьмой: элетрочасть



Согласно схеме производит монтаж элетрооборудования. Питание трейлера может осуществляться, как от солнечных батарей, так и от бытовой электрической сети. Солнечная батарея устанавливается на крыше трейлера. Устанавливает и подключает кондиционер, розетки, вентилятор.

















Трейлер готов.
