Платформа с гидравлическим захватом



Действующую модель гидравлического захвата изготовили мастер-самодельщик из Индии. Модель можно использовать, как демонстрационную модель в школе или изготовить вместе с ребенком. Материалы, из которых изготовлен захват, дешевы и доступны.

Инструменты и материалы:
-Картон;
-10 кубовые шприцы - 8 шт;
-Зубочистки;
-Суперклей;
-Трубка;
-Ножницы;
-Скальпель;
-Маркер;
-Малярный скотч;
-Линейка;
-Компьютер с графической программой;
-Хомуты;
-Медная проволока;
-Кусачки;
-Краска;



Шаг первый: проектирование
В графической программе мастер прорисовывает детали модели. Затем распечатывает шаблоны на бумаге.

Для желающих повторить изготовление захвата мастер размещает ссылку на шаблоны.
ГИДРАВЛИЧЕСКИЕ ВОРОТА (шаблон 1) .pdf
БОЛЬШАЯ БАЗА (шаблон 2) .pdf
Шаг второй: заготовка деталей
Переносит шаблон на картон.




Вырезает.





Шаг третий: отверстия
Согласно шаблону, делает отверстия в деталях по диаметру зубочисток.






Предварительно собирает захват, проверяет подгонку деталей.



Платформа с гидравлическим захватом

Шаг четвертый: малярный скотч
Оклеивает малярным скотчем торцы деталей.




Шаг пятый: подготовка шприцев
В трех шприцах в верхней части штока сверлит одно, а в одном шприце два, отверстия. Упор штока обрезает с двух сторон. Продевает кольца хомутов друг в друга (восьмерка) и одно кольцо надевает на шприц.





Шаг шестой: сборка модели
Собирает модель. Закрепляет на рычагах стрелы шприцы.

Дальше вырезает квадрат картона, оклеивает малярным скотчем. По центру квадрата делает отверстие. В отверстие вклеивает колпачок от фломастера. Колпачок будет играть роль оси. В малом квадрате, приклеенном к стреле тоже делает отверстие и насаживает его на ось.







Вырезает четыре куска картона, как на фото. Склеивает их и приклеивает к платформе. Устанавливает шприц. С помощью этого шприца платформа будет поворачиваться.





Шаг седьмой: механизм захвата
Сгибает концы двух кусков проволоки и вставляет в отверстия в шприце. Вторые концы проволоки закрепляет на рычагах захвата. На захват наклеивает два резиновых квадрата.





Шаг восьмой: заполнение жидкостью
Подкрашивает воду в четыре цвета. Набирает ее в шприцы, подсоединяет трубки и заполняет систему жидкостью.




Теперь осталось откусить выступающие концы зубочисток


И все готово.

Весь процесс по созданию платформы с гидравлическим приводом, а также демонстрацию работы, можно посмотреть на видео.

Источник
Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

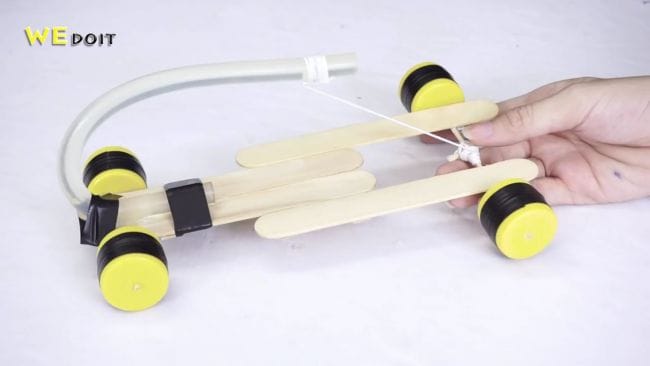

Как сделать необычную повозку из деревянных шпателей и палочек от мороженого на пружинной тяге

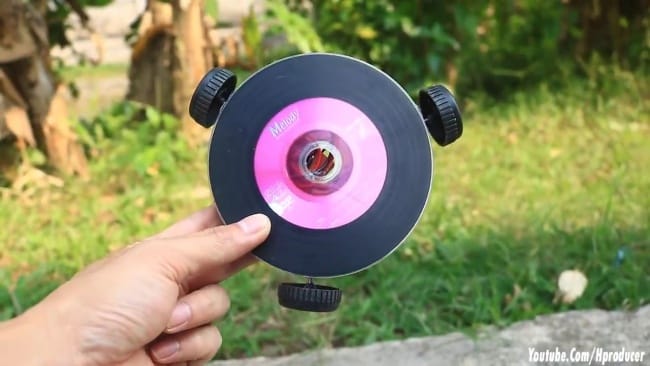

Как сделать очень простую радиоуправляемую игрушку для занятия времени
