Двусторонняя наковальня из рельсы своими руками

Здравия Вам, уважаемые самоделкины и читатели!
Эта статья будет интересна всем мастерам, имеющим собственную мастерскую. В общем всем, кому часто приходится использовать наковальню. Так вот, Steve Tsw, автор YouTube канала "PatonHaus" покажет Вам, как из обрезка рельсы, фанеры и саморезов сделать удобную наковальню.

Материалы.
- Обрезок рельсы
- Лист фанеры
- Клей столярный или ПВА
- Саморезы по дереву
- Болты с гайками и шайбами
- Две шпильки-шурупа
- Кусочек стальной полосы
- Две ручки - барашка
- Масло для пропитки древесины, грунтовка.

Инструменты, использованные автором.
- Циркулярная пила
- Торцовочная пила
- Сверлильный станок, шуруповерт
- Нейлер (он же гвоздомет)
- Сверла Форстнера
- Фрезер
- Орбитальная шлифовальная машинка
- Ножовка
- Ленточная пила
- Сварочный аппарат
- Рулетка, карандаш
- Струбцины
- Гаечные ключи
- Наждачная бумага.

Процесс изготовления.
Итак, как обычно, для начала автор начинает свою работу с разметки. В данном случае он размечает будущий шаблон из куска фанеры. Причем размечает на одном шаблоне обе стороны профиля рельсы.



При помощи ленточной пилы вырезает ненужные части трафарета по разметке.






Затем проверяет плотность посадки шаблона на рельс с двух сторон.





Выставив упор циркулярной пилы на нужное расстояние, распускает лист фанеры на полосы.



Затем, по ширине шаблона нарезает полосы на одинаковые прямоугольные заготовки.


Далее размечает по шаблону каждую из заготовок.


При помощи шуруповерта со сверлом Форстнера вырезает по 3 отверстия в заготовках.


Теперь в каждой заготовке из фанеры вырезает на ленточной пиле "профиль".



Затем совмещает заготовку с шаблоном, фиксирует гвоздями при помощи нейлера.



Переворачивает полученный "бутерброд" шаблоном вниз. Срезает ненужное при помощи фрезера, используя прямую фрезу с упорным подшипником.




Затем, отфрезеровав все заготовки, зачищает отфрезерованные края наждачной бумагой.



Надевает все заготовки на рельс, проверяет грани.

На торцовочной пиле отрезает края заготовок, делая их более удобной формы.


Промазывает первую заготовку клеем, укладывает следующую, фиксирует нейлером. Затем усиливает соединение саморезами. Повторяет до полной сборки по длине рельсы.





Вот такой торт наполеон получился. Стив зажимает его струбцинами и ждет пока клей высохнет.



Обрабатывет внутренние стороны наждачной бумагой, надев ее на обрезок кругляка.



Все плотно садится с обеих сторон рельсы.


Но неровности на гранях, конечно же, имеются. Ведь идеально повторить каждую заготовку очень сложно.

Стив решает задачу выравнивания очень оригинально. Для начала он фиксирует заготовку между двумя брусками при помощи длинных струбцин. Получается нечто похожее на раму.



А вот тут неожиданный момент. У автора похоже нет фрезерного стола или фуганка. Но это не важно. Он выравнивает грани основы наковальни при помощи циркулярной пилы. Да, как на фрезерном столе.


Очень даже зачетно получилось выровнять все стороны.


Шлифует грани, используя орбитальную машинку.




Теперь нужно создать прижимную пластину. Отрезает части заготовки от стальной полосы ленточной пилой.


Приваривает детали, выравнивает края на точильном станке.





Сверлит отверстия в стальных заготовках.



В соответствии с отверстиями пластин - сверлит так же и в основании.


Первую пластину зажимает саморезами с одной стороны основания.



С другой стороны закручивает две шпильки-шурупа.





Пропитывает поверхности основания грунтовкой.



После высыхания защитного покрытия, устанавливает рельс на свое место.


Надевает прижимную пластину на шпильки, и зажимает барашками.


Все, инструмент готов!




Теперь можно использовать его по прямому назначению.



Спасибо автору за оригинальную идею наковальни, и ее исполнение. Весьма удобно иметь в распоряжении две различные поверхности для работы. Да и сталь у такой наковальни должна выдержать весьма серьезные испытания. А большая площадь поверхности основания поможет распределить энергию удара.

Всем оригинальных инструментов!

Источник
Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

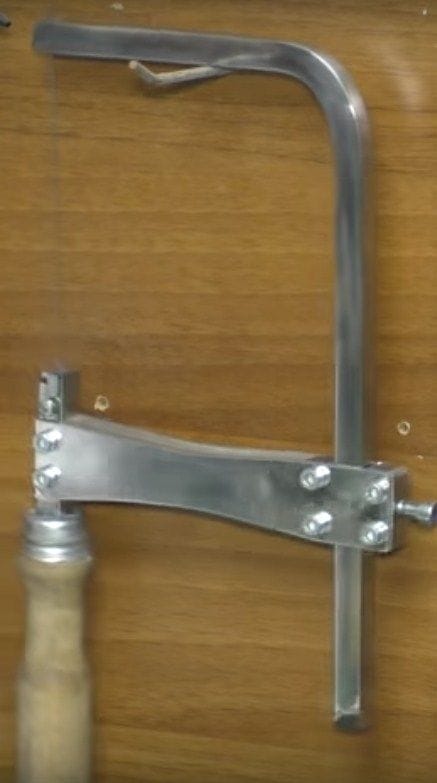

Универсальный ручной лобзик из металлолома

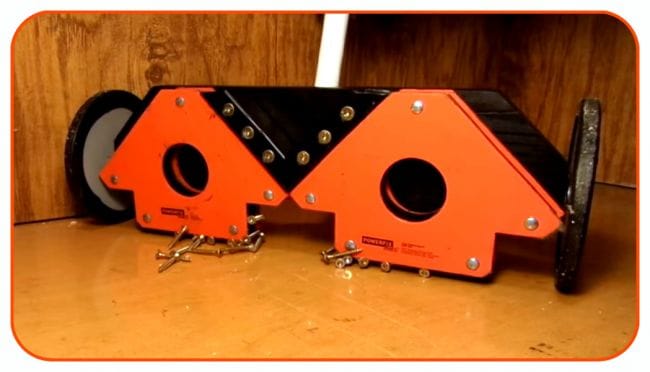

Магнитная метла на колесах своими руками
