Стойка для тисков с регулировкой высоты


У мастера-самодельщика тиски были закреплены на бревне.

Такая стойка имела ряд недостатков: неустойчивость, ограничение при закреплении предмета в диагональном положении, невозможность установки тисков выше или ниже.

Новая стойка лишена этих недостатков. Для большей устойчивости снизу можно добавить груз, высота регулируется, стойка не мешает закреплению детали в любом положении.




Для изготовления стойки мастер использовал следующие

Инструменты и материалы:
-Старый станок с подъемным механизмом;
-Слесарный инструмент;
-Емкость;
-Моющая жидкость;
-Сварочный аппарат;
-Болты;
-Шестерня;
-Малярный скотч;
-Металлическая пластина;
-УШМ;
-Ленточнопильный станок;
-Сварочный зажим;
-Уголок;
-Швеллер;
-Сверлильный станок;
-Шуруповерт;
-Магнитный угольник;
-Тиски;
-Грунтовка;
-Краска;
-Резина;
-Смазка;

Шаг первый: разборка станка
По словам мастера, в местности, где он проживает найти сломанный станок не проблема, и стоят они копейки.
Разбирает станок. Двигатель и каретку откладывает в сторону для последующих самоделок, а для этой нужен подъемный механизм.



Подъемник состоит из корпуса, штока, и двух шестерен. На валу одной из шестерней (ведомая) резьба. Вал вкручивается в шток и шток поднимается или опускается. Раскручивает корпус подъемника. Вымывает.




Шаг второй: переделка ведущей шестерни

Теперь нужно переделать ведущую шестерню. Отрезает часть вала шестерни. Отрезает часть сломанного болта.



Скрепляет болт и вал шестерни малярным скотчем. Вырезает два окошка друг против друга. Фиксирует детали сваркой. Удаляет скотч и обваривает место соединения.



Шаг третий: опорная плита
По форме основания тисков, из листового металла, изготавливает опорную плиту.


Приваривает плиту к верхней части штока.


Приваривает крепежные шпильки.


Усиливает плиту косынками.


Шаг четвертый: сборка механизма
Собирает подъемный механизм предварительно смазав резьбу смазкой.




Шаг пятый: опора


Теперь нужно сделать устойчивую опору.
Сваривает верхнюю часть.





Сверлит отверстия для закрепления подъемного механизма.

Приваривает ножки.







Добавляет перемычки.



Приваривает снизу ножек пластины. На лицевую часть приваривает отрезки арматуры. При необходимости на них можно будет повесить дополнительный груз.


Шаг шестой: покраска
Перед покраской мастер проверяет устойчивость стойки и соосность крепления.

Затем снимает подъемник. Грунтует и окрашивает опору.


Шаг седьмой: тиски
Перед установкой тисков на стойку мастер разбирает их, промывает и смазывает.














Шаг восьмой: сборка
Прикручивает подъемник к опоре.

Между опорной плитой и тисками устанавливает резиновые прокладки.

Прикручивает тиски.

Все готово.

Источник
Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

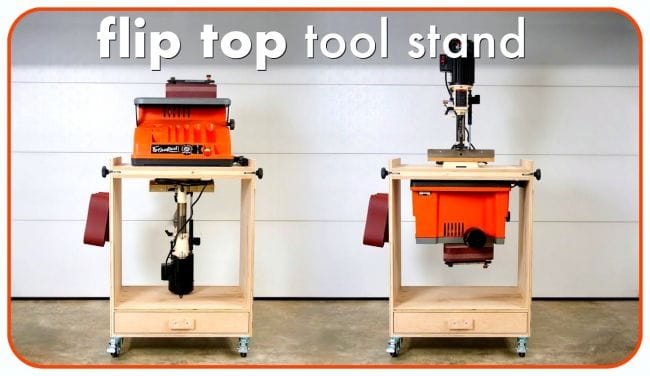

Переворотный стол для станков своими руками
