Магнитная метла на колесах своими руками

Доброго времени суток, уважаемые читатели и самоделкины!
Эта статья будет интересна всем, у кого есть гараж или мастерская. Ведь именно в этих местах постоянно теряются мелкие металлические детали или опилки, обрезки. В ней автор канала "The Small Workshop" покажет как сделать магнитную метлу на колесах для быстрой уборки таких помещений.

Да, у мастера много хорошего инструмента и станков, но эту самоделку можно сделать и намного более простым набором инструментов.

Инструменты, использованные автором.
- Тиски, ножовка по металлу
- Сверла - обычные и Форстнера
- Сверлильный станок
- Шестигранные ключи, битки
- Шуруповерт
- Орбитальная шлифовальная машинка
- Струбцины, тиски
- Торцовочная пила
- Ножовка по металлу
- Уголок, штангенциркуль
- Циркулярная пила
- Разметочный карандаш со стальным наконечником
- Кисточка, маркер, наждачная бумага
- Автоматический керн
- Металлическая линейка.

Материалы.
- Деревянный брусочек, отрез фанеры или доски
- Два магнитных уголка для сварки
- Саморезы, конфирматы, гайки, шайбы
- ПВХ труба диаметром 20 мм
- Два небольших колесика
- Стальная профильная труба 25Х25 мм
- Аэрозольная краска, клей ПВА.

Процесс изготовления.
У автора есть вот такая досточка и пара магнитных уголков для сварочных работ.

Первым делом, при помощи уголка размечает на доске два края для будущего основания.



Зафиксировав заготовку струбциной отрезает по разметке, используя торцовочную пилу.


Удаляет неровные края на циркулярной пиле.

Затем отпиливает часть магнитного уголка.

Не переживайте, уголок не пострадал. Автор выставил упор циркулярной пилы и отрезает заготовку по размеру.

Далее размечает края, которые так же отрезает торцовочной пилой.



При помощи орбитальной шлифовальной машинки очищает и выравнивает поверхности.



Зажимает кусочек профильной трубы 25Х25 мм в тисках. Наносит разметку, и отрезает при помощи ножовки по металлу.



А затем повторяет со второй заготовкой. Получается две вот такие детали.


Прижимает основание и уголки к столу струбцинами, примагничивает заготовки и размечает их.



Далее, обрезав вторые стороны заготовок, зачищает их наждачной бумагой.



Затем, используя штангенциркуль, наносит разметку для мест, куда будут вкручиваться саморезы крепления.
Автоматическим керном отмечает по три точки.



Сбрызнув заготовку смазкой, сверлит отверстия. Затем зенкует их.




Часть деталей готова, окрашивает их черной аэрозольной краской.



После высыхания краски фиксирует основание и магниты струбцинами, и прикручивает саморезами держатели магнитов. Обратите внимание, саморезы имеют шляпку под шестигранник.




Итак, основание почти готово. Магниты легко снимаются, если потянуть за угол.

Из деревянного брусочка вырезает трапецию, это будет держатель ручки.


В качестве ручки автор решил использовать 20 мм ПВХ трубу. Подобрав подходящее сверло Форстнера, сверлит в трапеции сквозное отверстие.




Затем, установив диск циркулярной пилы под углом, придает держателю эргономичную форму.




Высверливает три отверстия для шурупов.


На второй, неокрашенной стороне основания размечает место установки держателя. Потом, промазав держатель клеем, прикручивает его саморезами к основанию.





Так как трапеция была обрезана под углом, труба не вставляется до конца. Поэтому автор доделывает отверстие, сверля его шуруповертом со сверлом Форстнера.



Все отлично, труба заходит плотно.

Окрашивает вторую сторону основания.

Краска высохла, Зажимает основание в тисках через подкладки, и сверлит отверстия для крепления колес.

Устанавливает колеса, прикручивает их конфирматами (мебельными саморезами).





Все готово, устанавливает на приспособление магнитные уголки.



И, вставив ручку, проверяет в действии.


Вот такая колесная супер метла получилась. От себя хотелось бы сразу добавить, нужна какая-нибудь защитная крышка на месте сбора мусора, для того, что бы можно было быстро удалить все налипшее. Ведь мелкие опилки собирать руками то еще удовольствие. Вместо магнитных уголков так же можно использовать держатель для ножей. Он плоский и в данной самоделке применялся бы легче. Но у автора были уголки, для них все это и затеяно было.
магнитный держатель для ножей.

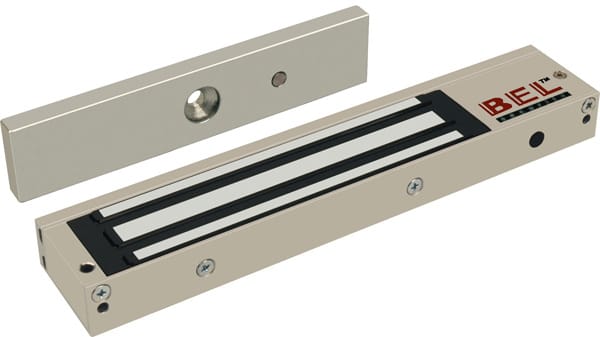

В плане еще более глубокой модернизации данной идеи, можно установить электромагнит для дверного замка. Тогда вообще никаких проблем со сбросом мусора не будет!
Магнитная метла на колесах своими руками

Ну и немного испытаний на улице.




Спасибо автору за интересную идею и классное исполнение!

Всем хороших инструментов и настроения!
