Ленточная струбцина своими руками

Здравствуйте, уважаемые читатели и самоделкины!
Эта статья будет интересна всем, кому необходимо соединять большие детали. В ней Джон, автор YouTube канала "John Heisz - I Build It", расскажет Вам как он собирал ленточную струбцину. Устройство ее весьма простое, можно изготовить и без использования сложных станков вручную.

Материалы.
- Кленовые и вишневые досточки, брусочки
- Стропа текстильная ленточная (либо ненужный ремень безопасности, буксировочная лента)
- Клей ПВА
- Двухкомпонентная эпоксидная смола
- Стальная шпилька М8, гайки, шайбы
- Пропитка для древесины
- Полиуретановый лак для дерева
- Гвозди, саморезы.

Инструменты, использованные автором.
- Циркулярная и ленточная пилы
- Болгарка, диски по металлу
- Сверлильный станок
- Шуруповерт
- Тиски
- Рубанок
- Ленточный и орбитальный шлифовальный станок
- Пружинные струбцины
- Метчик, сверла
- Сверло Форстнера
- Отвертка
- Наждачная бумага.

Схемы и чертежи, если Вы захотите с ними ознакомиться - то они доступны по этой ссылке.

Процесс изготовления.
Как обычно, автор начинает нарезать все заготовки, используя циркулярную пилу. Он рекомендует использование твердых пород древесины для всех деревянных частей в этой самоделке. Большинство внутренних частей будут изготовлены из клена, только крышки и ручка будут вишневыми.


Затем, зажав заготовки в тисках, обрабатывает их рубанком, закругляя некоторые грани.
И шлифует на орбитальном станке.



В передней стенке делает посадочное место для шайбы, при ее помощи будет крепиться лента. Эту процедуру Джон выполняет сверлом Форстнера на станке.


Подготавливает в брусочке отверстия для шпильки, таких заготовок нужно две.

Обрабатывает заготовку для ручки.

На первом этапе сборки нужно приклеить боковые стороны и переднюю часть к нижней крышке. Автор использует обычный столярный клей и зажимает заготовки в пружинных струбцинах, чтобы удерживать их вместе, пока клей не подсохнет.







Следующим шагом, нужно сделать так, что бы шпилька ввинчивалась в неподвижную часть корпуса. Существует много методов для этого, однако автор решил пойти нестандартным способом. Он верит в то, что резьба в деревянном бруске справится с такой задачей. Для этого Джон просверлил отверстие сверлом 5/16 дюйма.

А затем нарезал резьбу с помощью 3/8-дюймового метчика.
Только проходить отверстие необходимо в одном направлении полностью, вытаскивая метчик с другой стороны заготовки.



В полученный брусок вкручивает шпильку M8.


Собирает прижимающий ленту механизм.



Замешивает двухкомпонентную эпоксидную смолу, затем приклеивает ручку к одному краю шпильки, а гайку - к другому.




Склеивает еще две детали - прижим ленты и зацеп.






После застывания смолы, для дополнительной фиксации гайки, сверлит тонким сверлом сквозное отверстие, затем вклеивает туда гвоздик, и срезает его край при помощи болгарки





Далее, укладывает шайбу в отверстие, и смазывает ее вазелином.



Приклеивает шайбу к упору на эпоксидный клей, фиксирует струбцинами.


Собирает и склеивает конструкцию натяжителя.



Углубление и часть передней стенки промазывает эпоксидной смолой, дополнительно фиксирует ленту, прижимая ее саморезом через шайбу.



Приклеивает оставшуюся деталь натяжителя.



Когда клей и смола подсохли, Джон показывает как будет укладываться лента.






Проверяет свободный ход натяжителя.


Для большей его прочности, сверлит отверстия в боковых стойках, и вклеивает в них гвозди на эпоксидную смолу. Затем срезает излишки гвоздей при помощи болгарки.






Приклеивает последнюю направляющую для шпильки.



Вот так производит последнюю проверку. Потянув за конец ленты, затягивает ее полностью, а затем, вращая ручку, увеличивает прижимное усилие.





Все сработало, осталось несколько штрихов. Прикручивает крышку к корпусу, обрабатывает края вот таким длинным наждаком.



И завершает изготовление, нанося первым слоем пропитку для дерева. Удалив через некоторое время излишки пропитки, вскрывает полиуретановым лаком.


Все, приспособление готово!



Я думаю что струбцины - один из самых незаменимых инструментов в Вашей мастерской, и чем большее количество их разновидностей имеется под рукой - тем проще решаются отдельные специфические задачи. При помощи этой, ленточной, удобно склеивать ящики и различные объемные конструкции.

Спасибо Джону за интересную идею для создания очередной разновидности струбцин!

Всем хорошего настроения!

Источник
Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Делаем простые тиски из швеллера

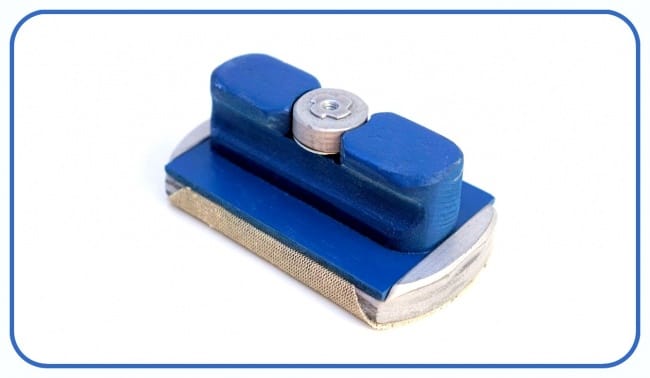

Ручная шлифовальная машинка
