Skee-Ball уличный вариант

Недавно уже публиковалась статья с инструкцией изготовления Skee-Ball. Этот вариант отличается от предыдущего разборной конструкцией и возможностью установки на улице. Правила такие же, как и в предыдущей игре, единственно мастер добавил количество мячей и один мяч сделал другого цвета, он получает удвоенное количество очков.

Для изготовления игры мастер старался использовать вторичные материалы.

Инструменты и материалы:
-Металлический профиль и уголок б/у;
-Коврики (резиновый, вспененный);
-Б/У фанера и древесина;
-Старые дорожные знаки;
-Сантехнические трубы;
-Поликарбонат;
-Металлический стержень;
-Шары;
-Рулетка;
-Угольник;
-Транспортир;
-Маркер;
-Циркулярная пила;
-Крепеж;
-Дрель;
-Дисковая пила;
-Столярный клей;
-Сварочный аппарат;
-УШМ;
-Дрель;
-Коронка по дереву;
-Ленточно-пильный станок;
-Молоток;
-Гвозди;
-Клей;
-Отвертка;
-Крепеж;
-Колеса;

Шаг первый: проект
Сначала мастер разрабатывает проект. Чертеж игрового поля можно посмотреть ниже.

Шаг второй: игровое поле

Основание игрового поля фанера. Согласно чертежу отрезает заготовку и вырезает в ней отверстия. Из резины делает лунки.

Оклеивает фанеру вспененным ковриком.

Устанавливает накладной элемент.

Шаг третий: рама
Раму мастер изготовил, используя материал от старых кроватей. Рама на колесах и ее можно передвигать. Так же рама складывается и ее можно перевозить на прицепе.
Сваривает рамку.

Приваривает оси.


Сваривает раму для игрового поля.

Рамка откидная и поворачивается на оси.

Шаг четвертый: дорожка
Для дорожки мастер использовал семислойную фанеру из балтийской березы. Дорожка просто ложится на раму и никак не крепится.

Шаг пятый: трамплин

Сначала мастер распечатал шаблон на бумаге, а затем по нему вырезал детали. Приклеивает детали к фанере.

Вырезает по размеру резиновый коврик. Приклеивает его к ребрам.


Прибивает.

Трамплин мастер сделал двухуровневым.

Шаг шестой: возвратные дорожки

Как и в предыдущем проекте возвратные дорожки мастер изготавливает из старых дорожных знаков. Основа доски от старой тумбочки.
Для крепления возвратного поля на раму крепит бруски, и окрашивает их под цвет рамы, в черный цвет.

Закрепляет доску с ребрами.

Из досок разобранной тумбочки склеивает одну доску. Закрепляет доску на раме.

Из знаков нарезает полосы.

Крепит полосы по бокам доски.

Таким образом получился бортик.

Закрепляет разделительные полосы.

Шаг седьмой: очки
Для подсчета очков мастер закрепляет планку с цифрами. Цифры мастер делает из проволоки, укладывает на планку и молотком утапливает в древесине. Затем проволоку удаляет, а планку покрывает лаком.

Шаг восьмой: щиток
Вокруг игрового поля мастер закрепляет щиток. Щиток не должен мешать складывать подвижную часть. Крепит щиток болтами. В месте где расположена ось делает отверстие.

Шаг девятый: система распределения шаров
На этот раз мастер пошел другим путем, и шары попадают на возвратные дорожки через сантехнические трубы.

Сначала мастер измеряет какую доску ему нужно закрепить вначале возвратных дорожек и в каком месте нужно сделать отверстия.

Дальше коронкой делает шесть отверстий. Отрезает кусочки трубы. Вырезает края для крепления как на фото. Устанавливает и прикручивает трубки. Устанавливает доску.

Соединяет лунки и доску трубками с учетом того, что возвратных дорожек шесть, а лунок семь. Две верхние лунки соединены с одной дорожкой. Фиксирует трубки пластиковыми хомутами.

Шаг десятый: мелкие детали
Дальше мастер приклеивает защитный коврик к внутренней стороне щитка и к переднему бортику.

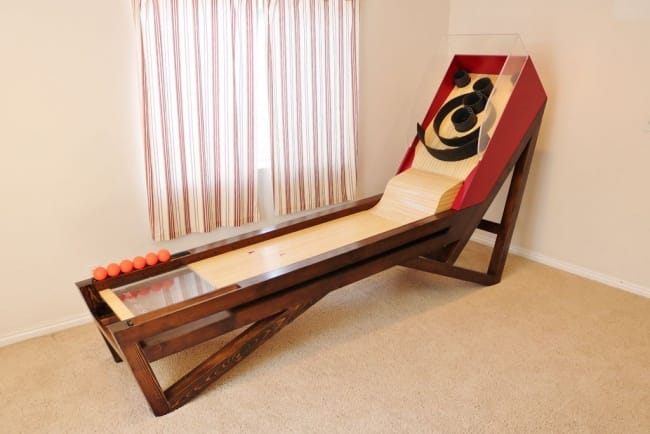

Skee-Ball готов.
