Танцпол со светодиодной подсветкой и звуком

В этой статье мастер-самодельщик расскажет нам, как сделать современный танцпол. Такое устройство работает в двух режимах:
1. при проигрывании мелодии загорается определенная ячейка, на которую нужно наступить
2. танцующий сам наступает на ячейки и проигрывает мелодию

Давайте посмотрим видео.


Инструменты и материалы:
-Светодиодная лента;
-Концевой выключатель;
-Акрил 10 мм;
-Шестиугольники из ПВХ;
-Профильная труба;
-Сварочный аппарат;
-УШМ;
-Краска;
-Крепеж;
-Провода;
-Мультиплексор;
-Блок питания 5 В 50 А;
-Блок питания 5 В 2,5 А;
-Монтажный ящик;
-Макетная плата;
-Мини ПК LattePanda с Виндовс 10;
-Резистор 10 кОм;
-Резисторы 47 Ом;
-Клеммная колодка;
-Динамик;
-Пластиковые стяжки;
-Ардуино;

Шаг первый: ячейки

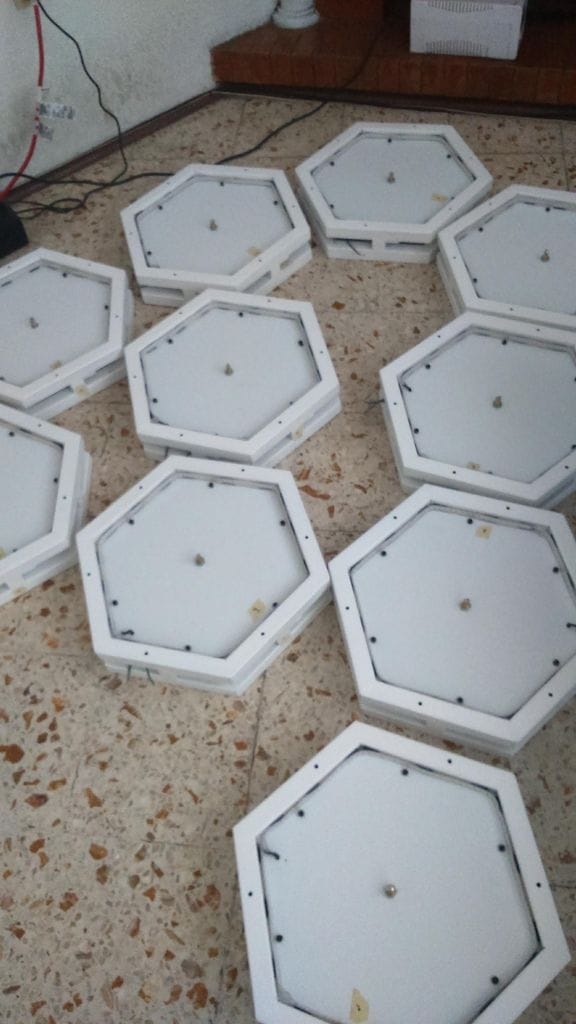

Основание всего устройства, это сваренные из профильной трубы шестиугольные ячейки. Каждая ячейка состоит из двух шестиугольников соединенных между собой перемычками. Всего ячеек десять. Такая конструкция прочная и легко выдерживает вес взрослого человека, а в пространство между шестиугольниками можно спрятать электронику и провода.

Режет профильную трубу.

Изготавливает шаблон и по шаблону сваривает шестиугольник.

На один шестиугольник ячейки приваривает перемычки.

На второй ограничительные пластины.

Сваривает две детали.

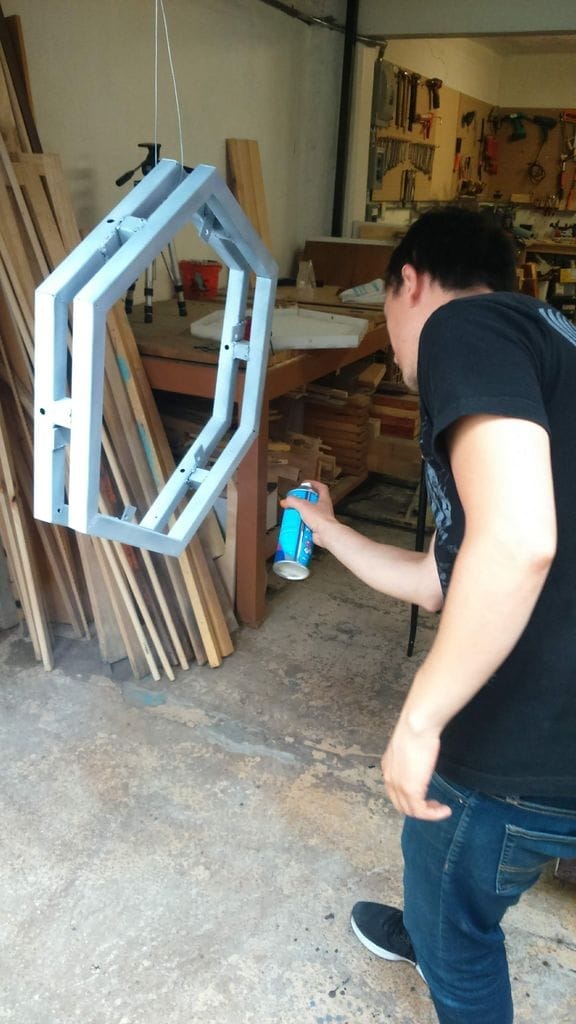

Окрашивает ячейку.

Шаг второй: панели
Теперь нужно сделать панели. Панели выполнены из разного материала. Внутренняя панель закрывающая электронику из ПВХ-листа. Наружная панель из акрила толщиной 1 см.

Вырезает ПВХ-панели.

Устанавливает в ячейку.

Затем вырезает акриловые панели.

Акриловые панели приклеиваются к шестигранной пластиковой рамке.

Рамка устанавливается сверху ячейки.

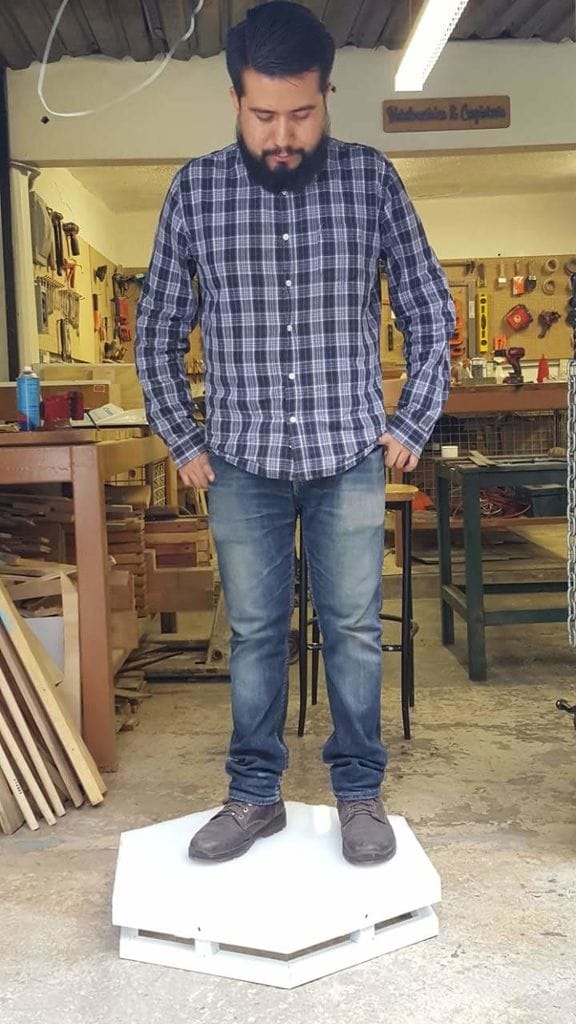

После предварительной сборки проверяет ячейку на прочность.

Шаг третий: светодиодная лента
Для своего проекта мастер использует адресуемую светодиодную RGB ленту с защитой IP65 (пылевлагозащищенные).

Отрезает ленту нужной длины. Припаивает провода. Для дополнительной защиты помещает светодиодную ленту в защитный чехол. К каждой ленте припаивает резистор номиналом 47 ОМ.

Припаивает к концам провод. Изолирует.

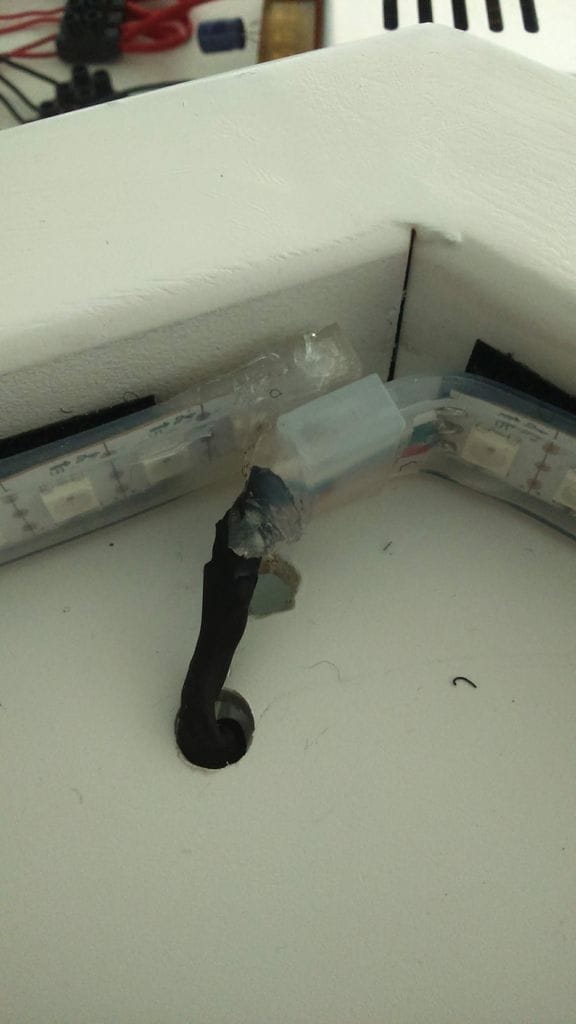

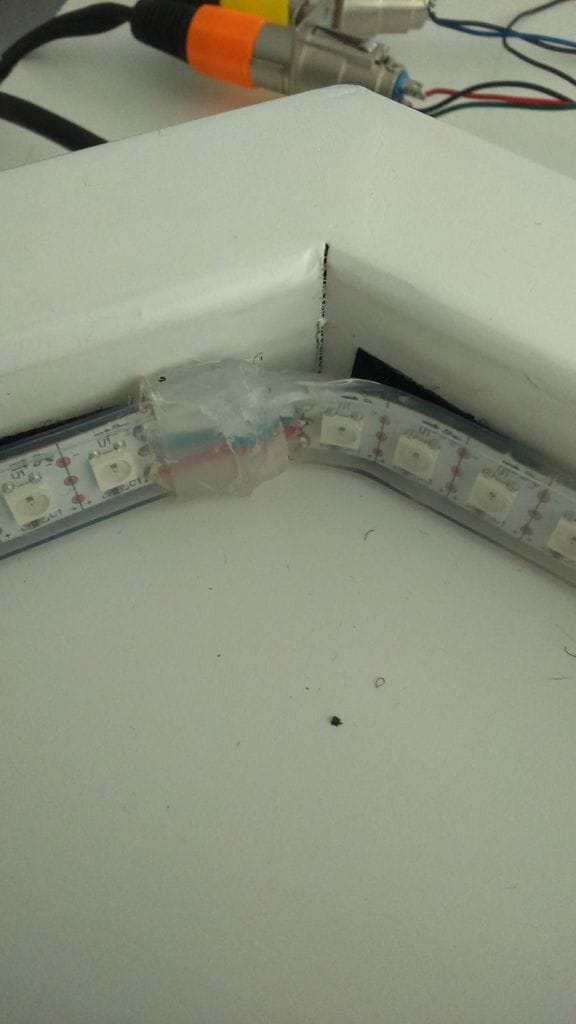

Закрепляет ленту по внутреннему периметру ячейки. Провод выводит через отверстие в ПВХ-панели в нижнюю часть.

Накрывает ячейку акриловой панелью и проверяет работу светодиодов.

Шаг четвертый: концевой выключатель

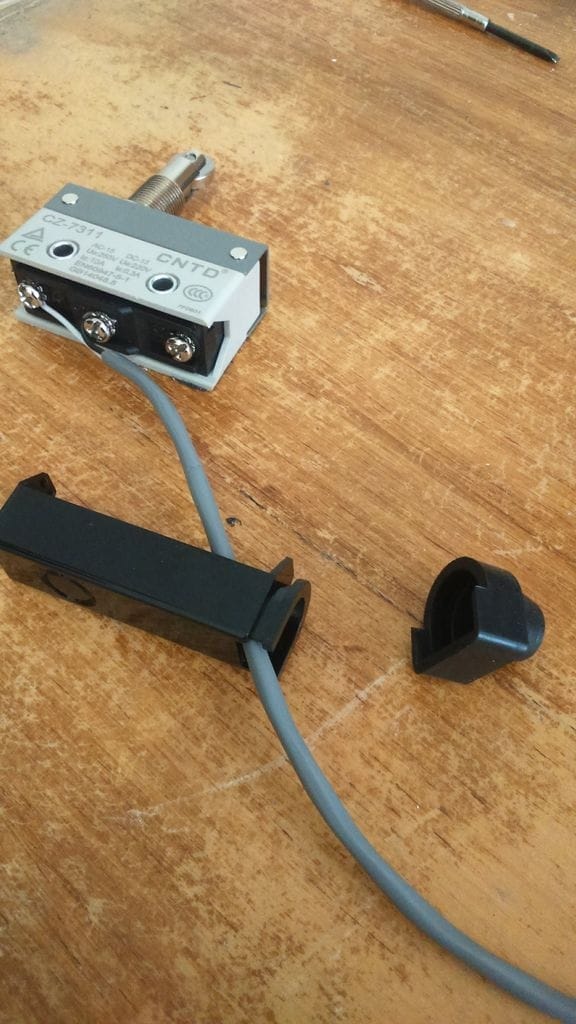

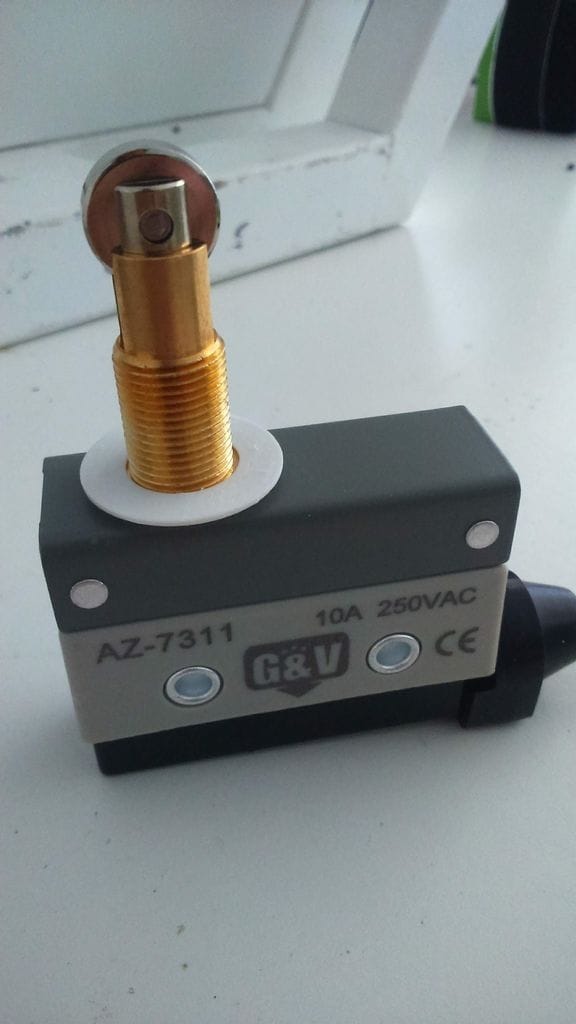

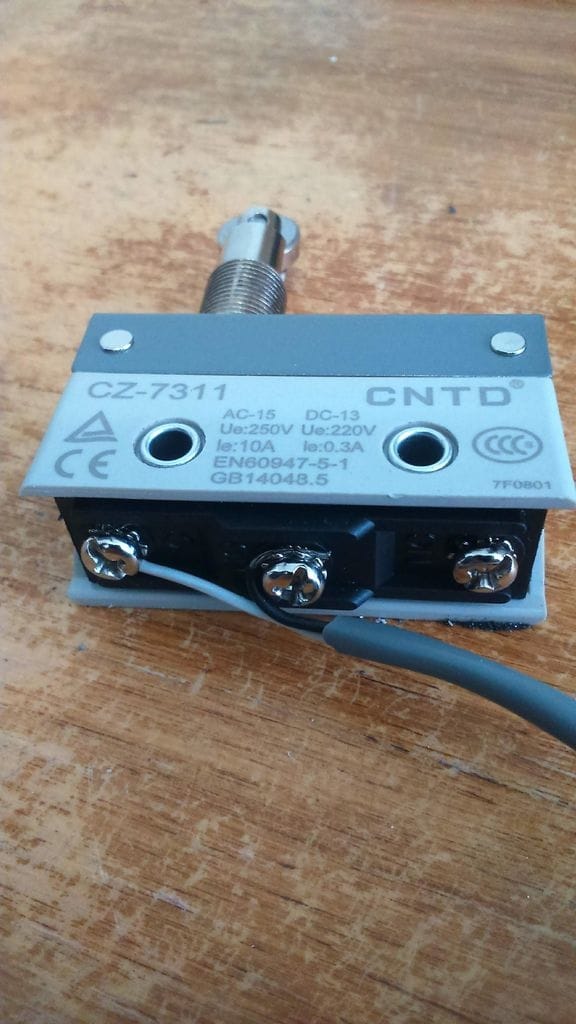

Роль датчиков будут играть концевые выключатели.

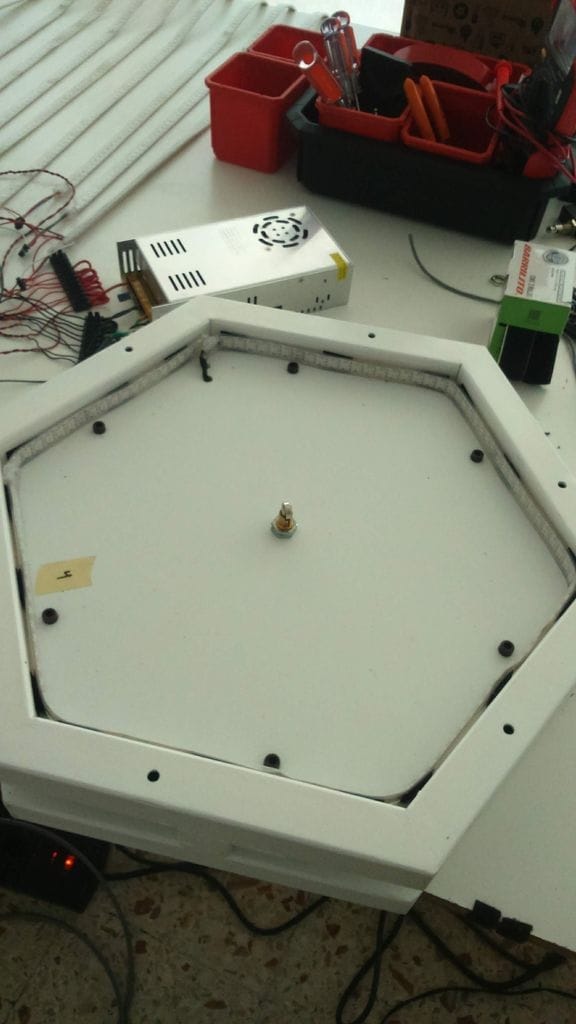

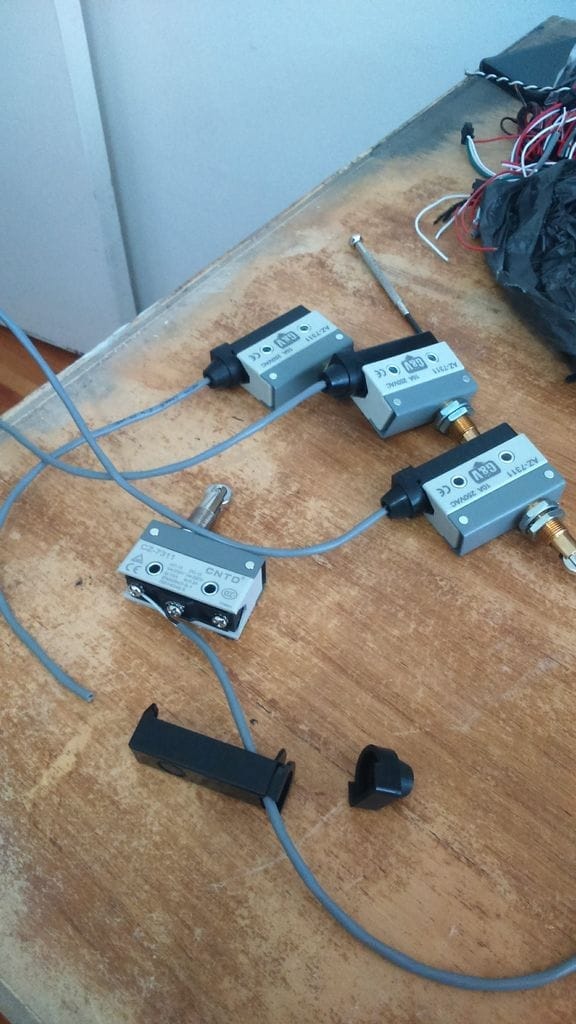

Выключатели закрепляются по центру ПВХ-панели.

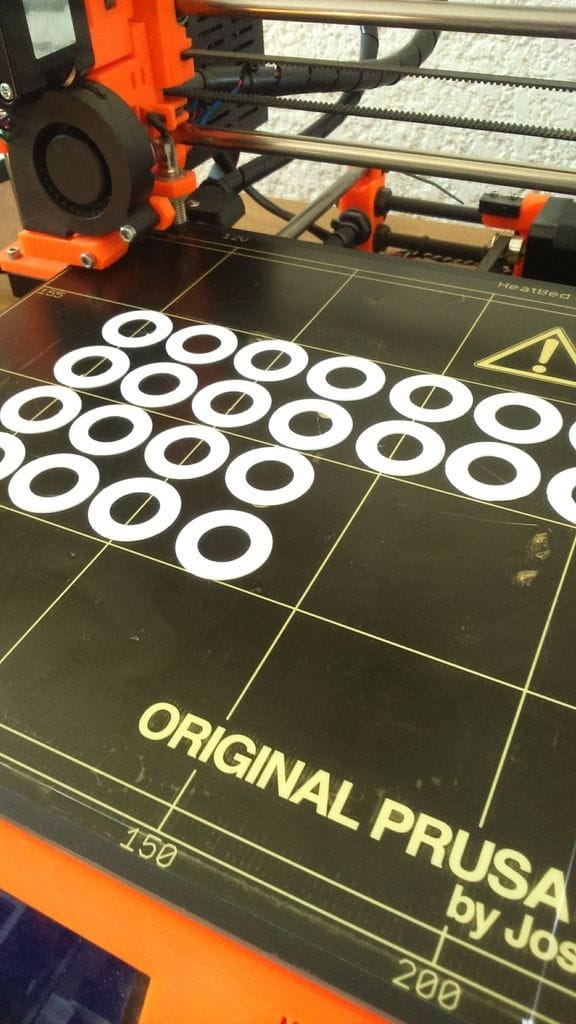

Положение выключателя регулируется с помощью шайб.

Шаг пятый: проводка

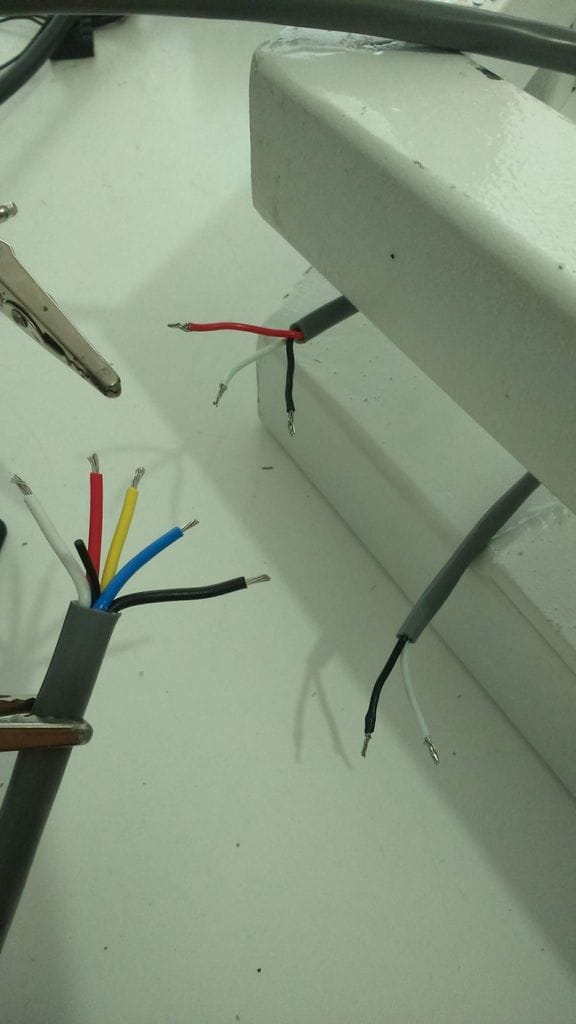

Каждая ячейка имеет светодиодную ленту ( три жилы) и концевой выключатель (две жилы). Каждую точку мастер подключает к своему штекеру.

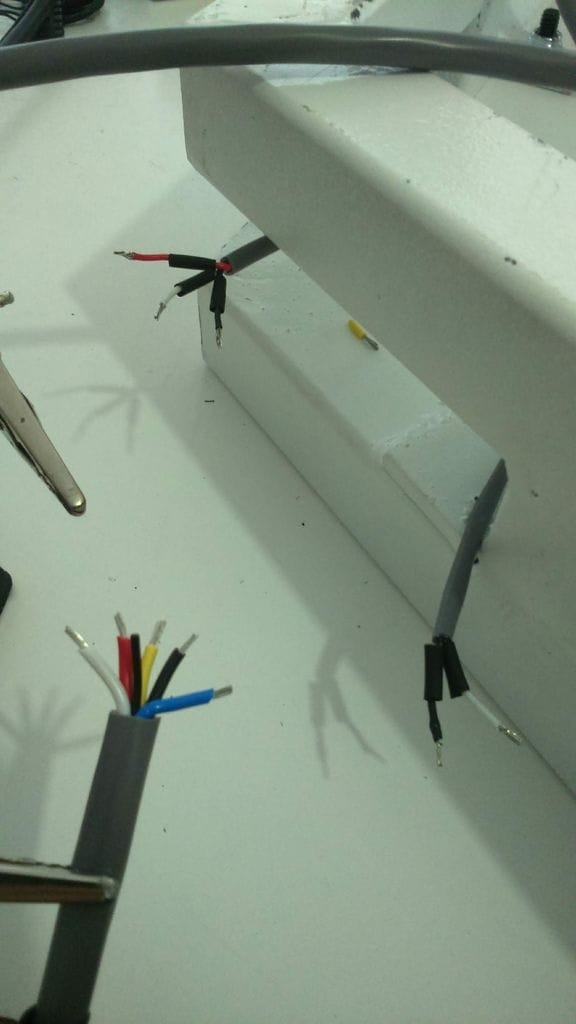

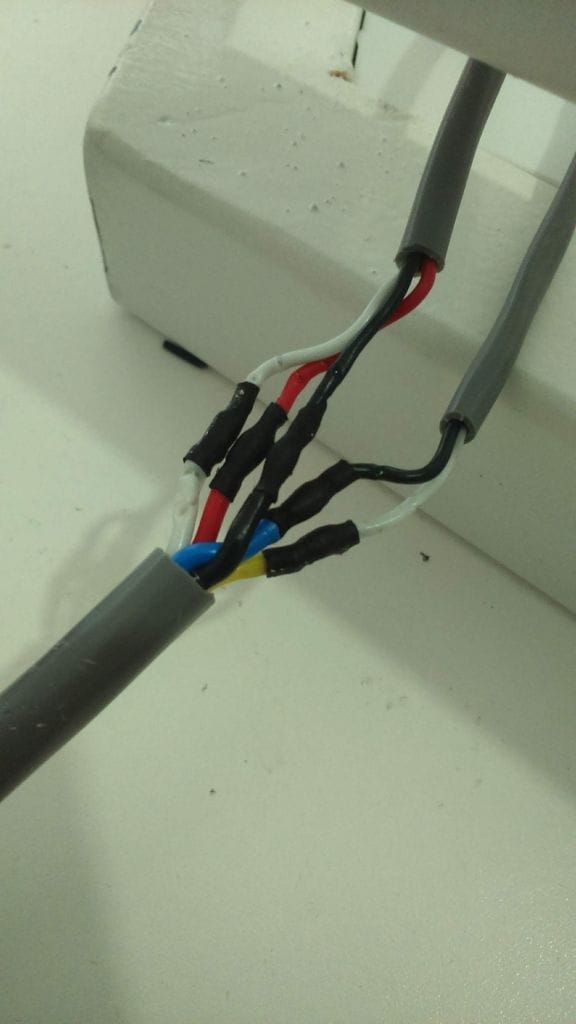

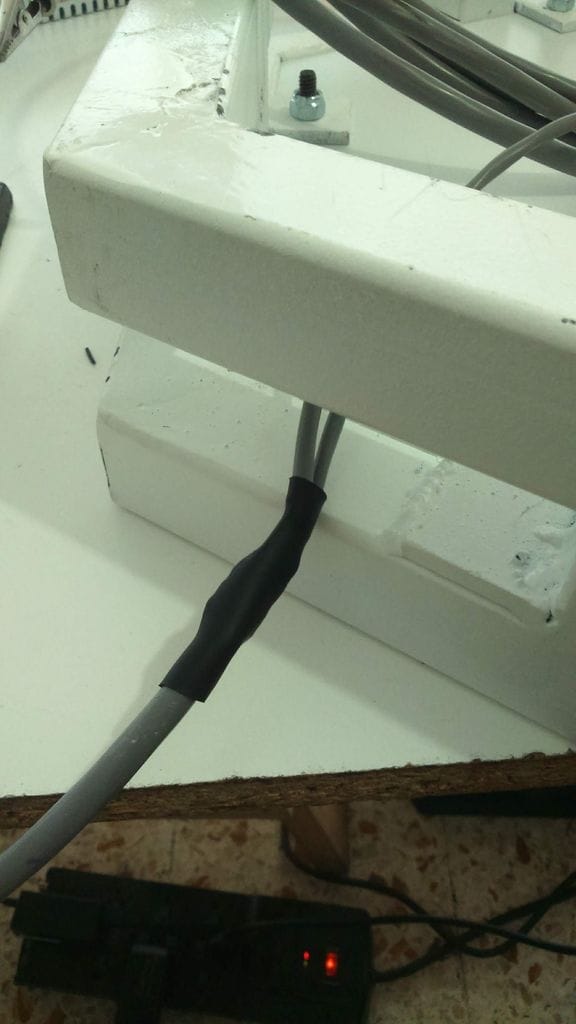

Подсоединяет провода к пятижильному кабелю.

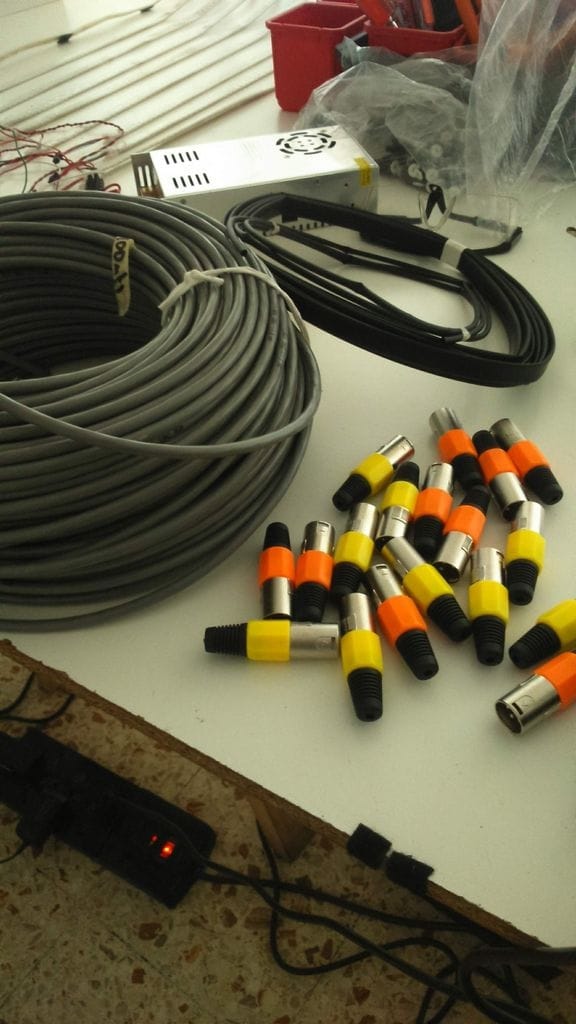

На второй конец кабеля припаивает штекеры.


Шаг шестой: монтажный ящик
Все оборудование будет располагаться в монтажном ящике. К нему же будут подключатся все штекеры от ячеек.

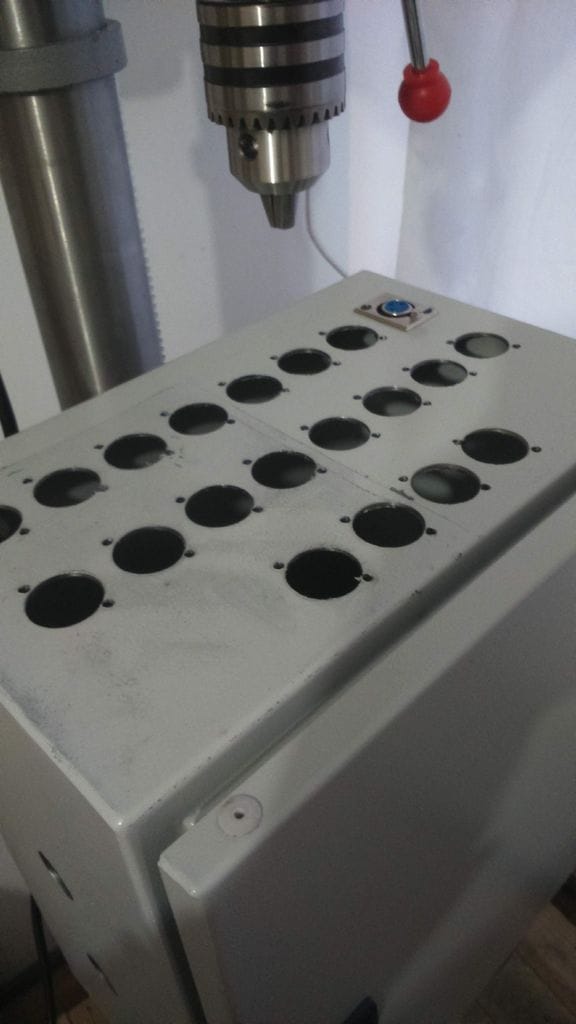

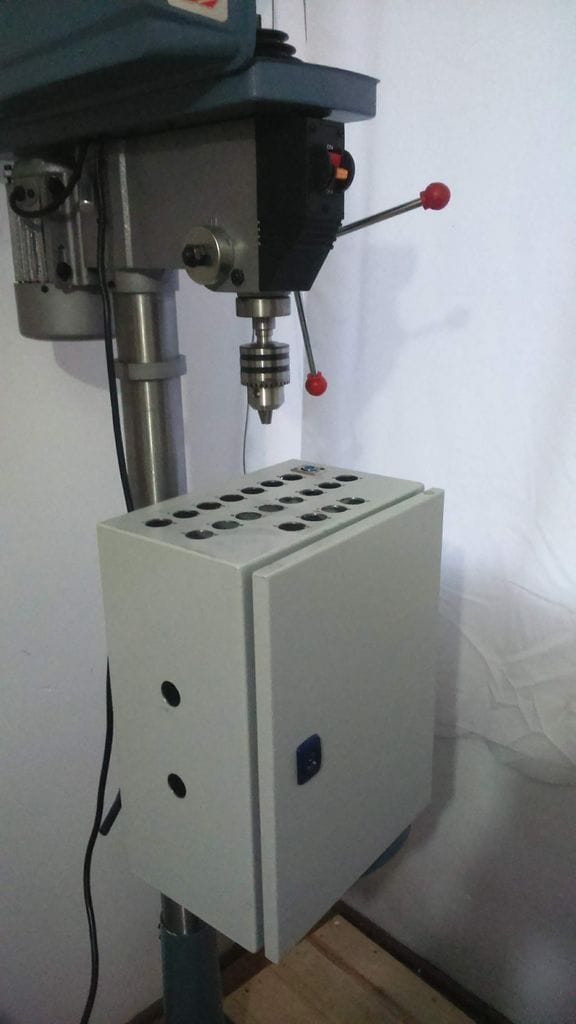

В стенке ящика сверлит отверстия под разъемы.

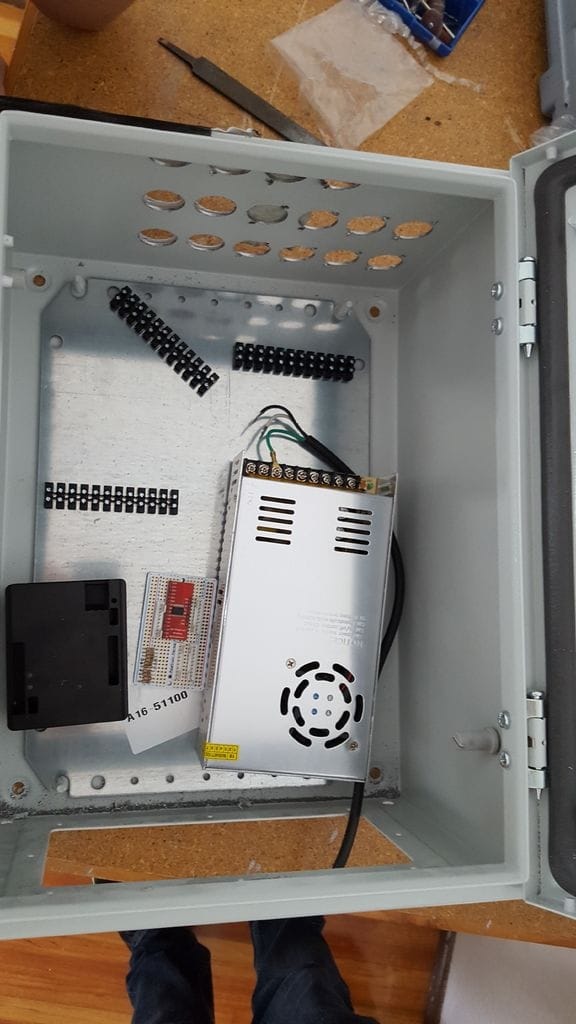

Монтирует оборудование.

Подключает. Загружает код.

Монтирует разъемы.

Подключает штекера.

Проверяет работу электроники.

Шаг седьмой: установка
Из профильной трубы мастер сделал решетку. Внутри решетки монтируются ячейки.

Все готово.
