    Инфракрасный паяльник из автомобильного прикуривателя своими руками

    Здравствуйте, уважаемые читатели и самоделкины!
    Эта статья будет интересна всем, кто занимается пайкой.
    В ней Роман, автор YouTube канала «все идеи», покажет, как он изготовил инфракрасный паяльник из автомобильного прикуривателя.

    Инструменты, использованные автором.
    - Лабораторный блок питания
    - Ручная тепловизионная камера
    - Ножницы
    - Стамеска
    - Шуруповерт, сверла
    - Отвертка.

    Материалы.
    - Автомобильный прикуриватель
    - Медный лист толщиной 0,5 мм
    - Пара болтиков, шайб и гаек М3
    - Провод.

    Процесс изготовления.
    Первым делом, Роман разбирает прикуриватель.





    Именно эти детали, которые находятся у автора в руках, и будут нужны для самоделки. Это керамический изолятор и нагреватель.


    Вот на такие детали "разложился" прикуриватель.

    Затем, на медном листе чертит контур нагревателя, и вырезает детали.


    Первая заготовка это минусовая контактная шайба. У автора не нашлось подходящего сверла и центральное отверстие он пробил скругленной стамеской.



    А с плюсовым оказалось проще - отверстия он просверлил при помощи шуруповерта.


    Вот из этих деталей и будет собираться паяльник.

    Наживляет болтик, устанавливает минусовую контактную площадку, надевает керамический изолятор.



    Далее, надевает положительную контактную площадку на центральный винт, накручивает гайку и зажимает изделие круглогубцами (явно других не было).



    Практически все готово, накручивает ручку.


    Остается подключить провода питания, зажимает их винтами. Внимание, полярность Роман перепутал.



    Здесь он уже исправился с полярностью. Подключает крокодилами к блоку питания и выставляет ограничение по току 3,85 Ампера. Напряжением будет регулировать мощность.



    А сейчас пришло время проверить, какую же температуру способен выдать данный нагреватель. Напряжение 12 Вольт, ток 3,8 Ампер.
    Для этого Рома проверит возможности тепловизионной видеокамеры. Максимальные показания достигают 301 градуса Цельсия.




    При этом спираль даже не очень сильно нагрета.

    Надо теперь проверять на практике. С элементами SMD (поверхностного монтажа) проблем никаких.


    Небольшой транзистор и конденсатор отпаиваются за несколько секунд.




    Присутствует небольшое пожелтение остатков флюса на плате.

    И напоследок "пищалка" с широкими ножками. Тоже выпаялась достаточно быстро



    Спасибо Роману за интересную идею для самоделки! Выпаивать детали получается отлично, а вот как он паяет автор так и не показал.
    Ссылки на тепловизионную камеру и блок питания - у автора под видео.

    Всем хороших идей и настроения!

    Источник (Source)
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

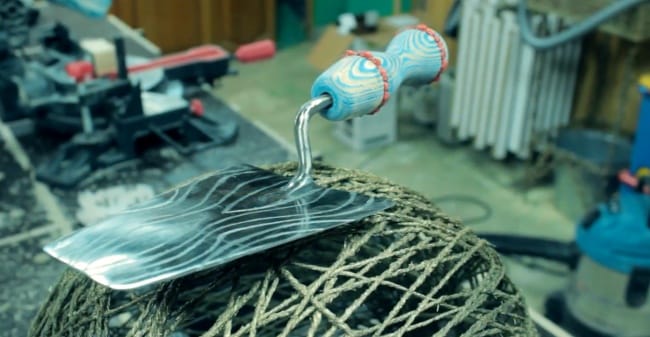

    Переделка (реставрация) старого мастерка

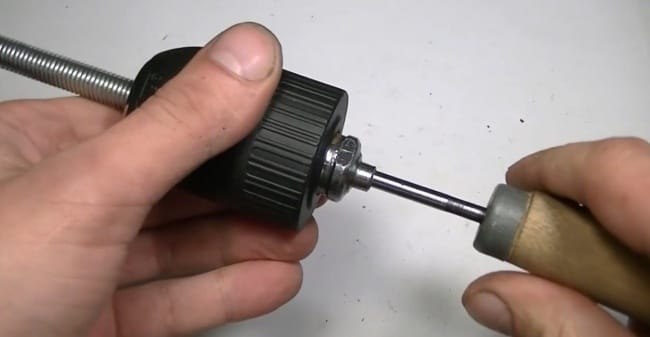

    Керн высокой точности своими руками
