Гибочное приспособление для проволоки своими руками

Здравствуйте, уважаемые читатели и самоделкины!
Эта статья будет интересна всем, кто имеет дело с металлом, а особенно с проволокой. Зачастую приходится гнуть из проволоки различные фигурные детали. Обычно для этого используют плоскогубцы, но это весьма проблематично с жесткой и достаточно толстой проволокой. Углы могут получаться неровными.

В данной статье Роман, автор YouTube канала "все идеи" расскажет Вам, как он изготовил простое, но довольно полезное приспособление для таких работ. Оно позволяет работать с проволокой различных диаметров и разных материалов.

Материалы.
- Болт и гайка M14
- Гвоздь 140 мм.

Инструменты, использованные автором.
- Болгарка
- Сварочный аппарат
- Шуруповерт
- Сверло 6,5 мм
- Тиски
- Напильник
- Маркер.

Процесс изготовления.
Первым делом роман накручивает гайку на край болта, и размечает центр одной из граней. Затем зажимает ее в тисках.



Далее, наметив тонким сверлом центр, делает сквозное отверстие сверлом 6,5 мм.




Получается вот такая заготовка.

Следующий этап разметки гайки.



Снова зажимает в тисках и обрезает только гайку, не затрагивая болт.




Практически готовая деталь.


Теперь размечает и обрезает болт.



Обрабатывает грани при помощи напильника.


На этом этапе детали выглядят вот так.


Роман приступает к сварочным работам. Зажав в тисках гайку, приваривает к ней 140 мм гвоздь, шляпкой гайке.


Автору остается сделать последний надрез болгаркой.


Итак, гибочное приспособление готово!


Итак, пора испытать возможности данного устройства. Как Вы видите, Роман с легкостью согнул трехмерную фигурку из стальной проволоки.



Причем расстояние между изгибами может быть достаточно маленьким.




С весьма тонкими материалами тоже справляется на отлично.


Конечно же, можно брать исходные болт и гайку и гораздо больших размеров, а вместо гвоздя приварить отрезок арматуры. Тогда можно будет изгибать даже шпильки и стальные прутки.

Спасибо Роману за интересную и полезную самоделку!

Всем хорошего настроения!

Источник
Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Наклонные тиски для сверлильного и фрезерного станков своими руками

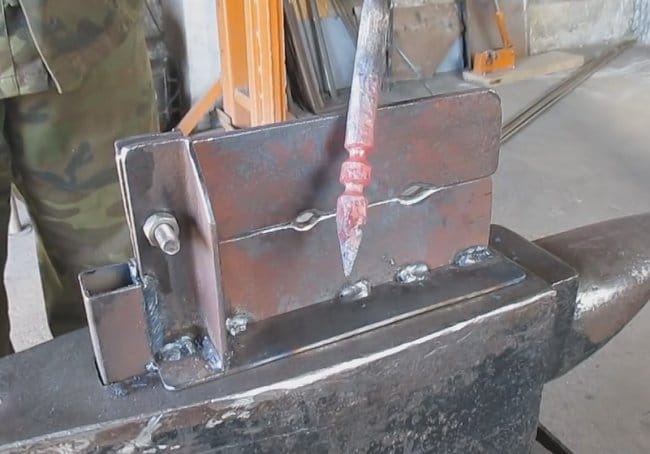

Кузнечная обжимка своими руками
