    Простой хомутатель для плоской ленты своими руками

    Здравствуйте, уважаемые читатели и самоделкины!
    Эта статья будет интересна многим мастерам. Вероятно некоторым из Вас приходилось пользоваться плоскими хомутами из стальной ленты. Это очень дешевый и надежный способ, позволяющий прикрепить даже детали большого диаметра, вроде пыльника. Так же этот метод применяется при упаковке больших ящиков.

    В ней, автор YouTube канала "George Kosilov" расскажет Вам, как используя доступные материалы, сделать надежный ленточных хомутатель. Его конструкция очень простая, а изменив размеры конструкции можно подобрать основание под необходимую ширину ленты.

    Материалы.-
    - Алюминиевая профильная труба 14Х14, и длиной около 75 мм

    - Стальной шплинт
    - Два мебельных болтика для крепления ручек
    - Лента стальная для хомутов.

    Инструменты, использованные автором.
    - Шуруповерт, сверла
    - Керн
    - Тиски, ножовка по металлу
    - Линейка, ножницы
    - Напильник.

    Процесс изготовления.
    Автор взял квадратный алюминиевый профиль размерами 14Х14Х75 мм.


    Затем из этого профиля нужно сделать П-образный. Фиксирует заготовку в тисках и срезает одну грань ножовкой.



    Так же подрезает два края заготовки.

    После обработки напильником и наждачной бумагой получилось вот такое основание хомутателя.



    На расстоянии 25 мм от скругленного края, автор накернил и просверлил отверстие.


    Затем рассверлил отверстие до диаметра 4 мм, и снял фаски при помощи зенковочной насадки.


    В качестве натягивающего приспособления автору потребуется шплинт, оба его края он срежет под одну длину.


    А в качестве воротка подойдет пара мебельных болтиков. От одного болта оставляет только шпильку, срезав ее, и две удлиненных гайки.Продевает шпильку в петлю шплинта и затягивает гайки.




    Вот так выглядит готовый хомутатель, и стальная лента. Ширина ленты может варьироваться.




    Пора испытать, и пояснить как он работает. Автор делает два оборота ленты, и продевает в петлю. После этого заводит край ленты в щель шплинта.



    Обрезав излишек ленты, просто вращает вороток, и лента натягивается, накручиваясь на шплинт.





    Сгибает ленту, переворачивая хомутатель, и вытаскивает шплинт.




    Еще раз срезает излишек ленты и прижимает место сгиба молотком.




    Вот такой хомутатель. Изготовить его можно просто, быстро и практически из хлама.



    Спасибо автору за оригинальный и простой вариант хомутателя!

    Всем хорошего настроения и надежных соединений!

    Источник (Source)
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

    Приставка для шуруповерта = аккумуляторная болгарка

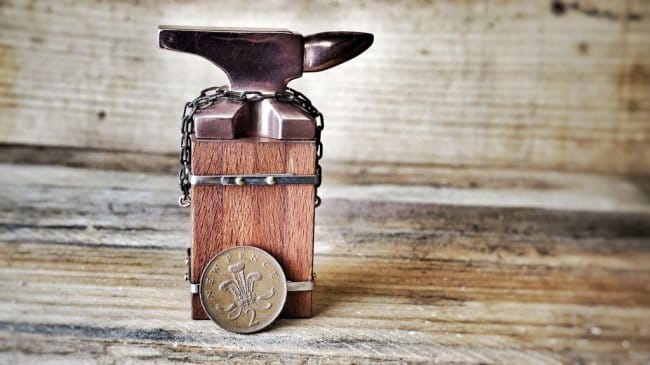

    Миниатюрная подарочная наковальня
