Делаем сами автоматический крючок для вязки арматуры


Всем доброго времени. Не для кого, не секрет, что бывают такие ситуации, где требуется соорудить какую либо металлоконструкцию из арматуры например для фундамента. А связывать арматуру плоскогубцами, дело не быстрое и нудное. С таким инструментом связка арматуры займёт всего пару секунд вашего времени. Надеюсь, статья будет полезной не только строителям, но и всем любителям смастерить что-то полезное своими руками. И так, героем нашей сегодняшней статьи стал автор канала «Mr SunY», который поделится с нами, как и из чего можно собрать данный инструмент.

Перечень материалов, которые автор использовал для данного инструмента:
Труба металлическая на полдюйма.

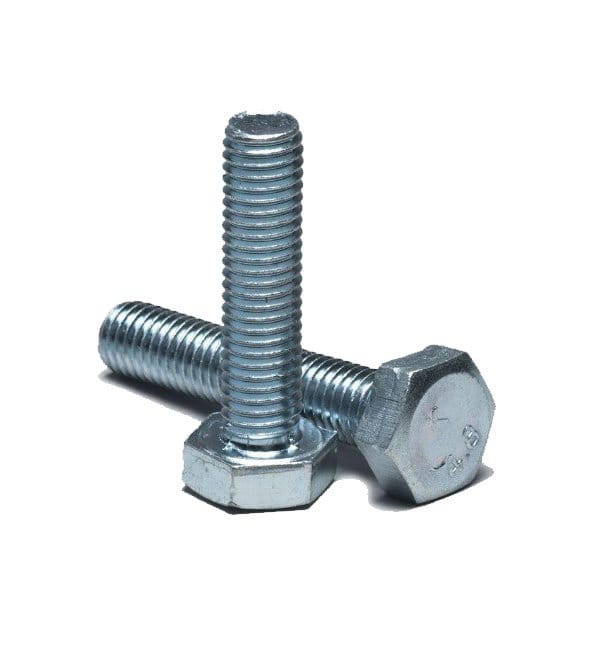

Пару болтов приблизительно М 10.
Делаем сами автоматический крючок для вязки арматуры

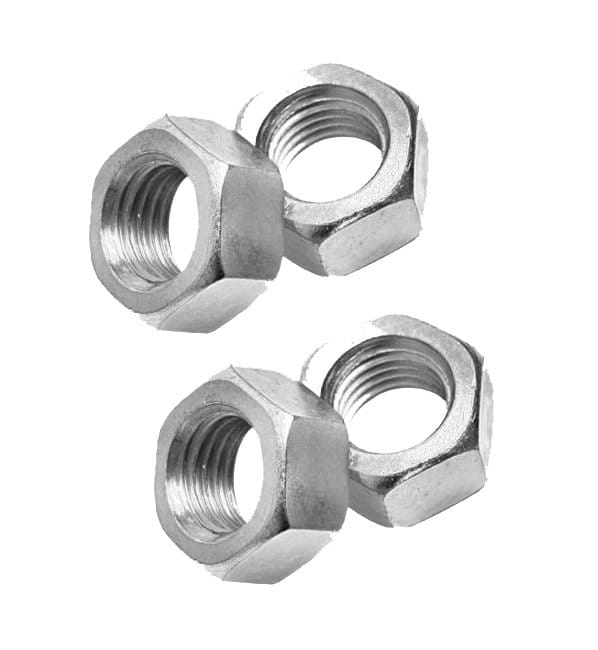

Гайки к ним в количестве 4 шт.

Сверло такого диаметра, чтобы оно свободно перемещалось внутри трубы.

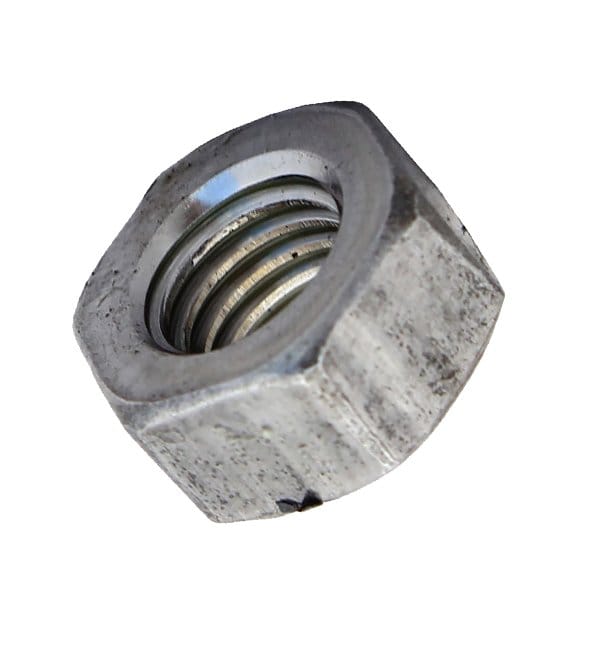

Также нужна гайка размером немного больше, чем наружный диаметр трубы.

И ещё, одна гайка примерно М 12.

И первым делом автор отмерял от трубы кусок 18 см.

После отрезал его.



Затем на одном краю трубы сделал метку будущего отверстия.

После сделал сквозное отверстие под болты.



Затем установил в это отверстие болт, с предварительно установленной гайкой.

Затем установил на болт ещё одну гайку.

После приварил гайки к трубе.

Далее обработал швы.


После автор взял болты и заточил их под конус.


Далее установил их на свои места.

Перед установкой болтов, автором было установлено на них дополнительно по одной гайке.

Далее было установлено сверло.

На сверло гайка диаметром больше трубы.

Затем гайку автор приварил, к сверлу.

Далее он взял гайку М 12 и нанёс разметку такого плана.

После отрезал всё лишнее.

Получился такой вот крюк.

Примерка.

И после сварка этого крюка, к гайке на сверле.

Затем автор зачистил швы. И всё самоделка готова.

Такой вот инструмент получился у нашего героя сегодня.

И в завершении тест от автора.




Как можно увидеть на фото инструмент с поставленной задачей справился отлично.


А на этом у меня всё. Надеюсь, статья была полезной. Всем спасибо и до новой встречи!
