Дополнительное энергообеспечение скутера за счет тепла выхлопных газов (на элементах Зеебека)

Дополнительное энергообеспечение скутера за счет тепла выхлопных газов  (на элементах Зеебека)

По словам мастера-самодельщика эффективность двигателя внутреннего сгорания 18-20%. Т.е. 4/5 энергии тратится впустую, а часть ее просто улетает в выхлопную трубу.

Студенты из Индии решили преобразовать часть тепловой энергии выхлопных газов в электрическую. Устройство работает на элементах Зеебека. Эффективность устройства 3%. Учитывая, что через выхлопную трубу улетает до 60 % тепловой энергии двигателя - это 1,3% энергии двигателя. С одной стороны, немного, но учитывая количество техники во всем мире, экономия ресурсов огромная (конечно, нужно еще учитывать затраты на производство и обслуживание таких устройств).

Устройство, собранное студентами, предназначено для зарядки гаджетов и прекрасно себя оправдало.

Инструменты и материалы:
-Алюминиевый блок 12х4х1.5 см;
-Дюралевые полосы 3x50 мм и 6x20 мм;
- Модули Зеебека - 3 шт;
-USB-кабель;
-Изолента;
-Хомуты;
-Крепеж;
-Термопаста;
-Ножовка;
-Тиски;
-Токарный станок;
-УШМ;
-Отвертка;
-Ключи;
-Ножницы;

Шаг первый: алюминиевый блок теплопередачи
Блок теплопередачи будет передавать тепловую энергию выхлопных газов от колена выхлопной трубы до элементов Зеебека. Выхлопная труба круглая, и блок нужно подготовить так, чтобы он, как можно плотнее прилегал к трубе. Размер модуля Зеебека 4х4 см. Модуля три. Значит нужен блок 12х4.

Мастер шлифует блок. Разрезает блок пополам. Закрепляет в патроне токарного станка, сложив обе половинки. Сверлит сквозное отверстие сверлом равным радиусу выхлопной трубы.



Шаг второй: радиатор

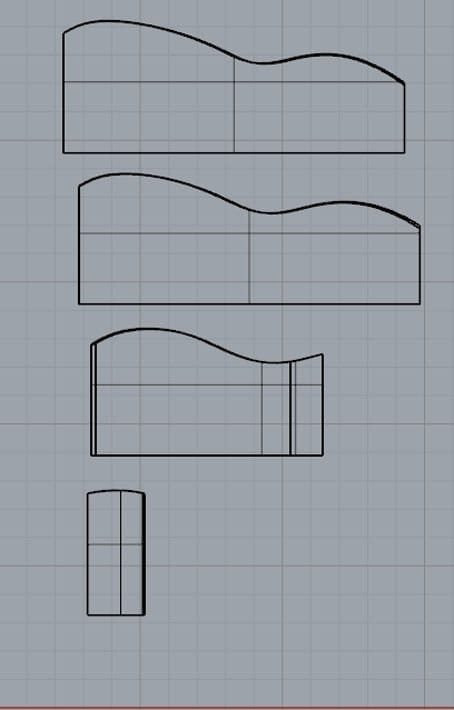

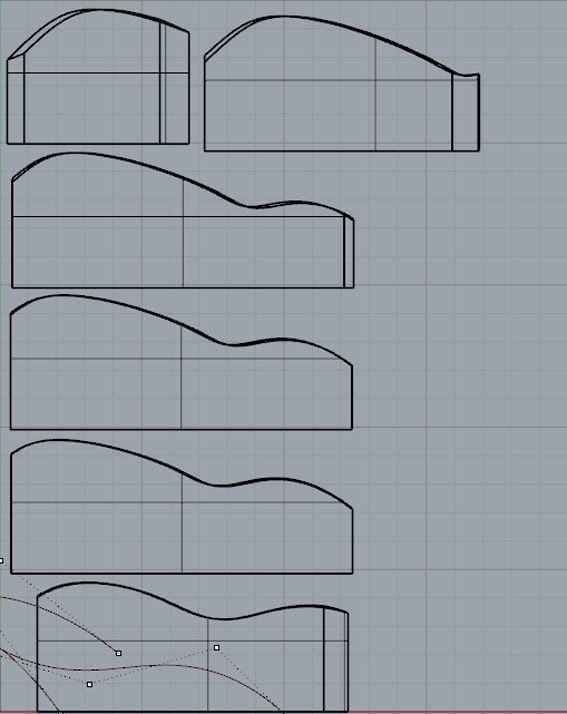

Параметры радиатора студенты рассчитывали в программе Grasshopper for Rhino. Моделирование дизайна радиатора.



Теплоотдача.







Радиатор построенный студентами выполнен из дюралевых пластин. Пластины резались по размеру, вырезались, обтачивались.






Подготовленные детали собрали в один блок.




Шаг третий: тестирование
После сборки радиатора студенты, предварительно протестировали устройство. Нагрев спиртовой горелкой блок на выходе Элементы Зеебека показали 5 В.

Шаг четвертый: модули Зеебека

Модули Зеебека преобразуют тепловую энергию в электрическую. При монтаже модулей необходимо правильно сориентировать их стороны. Для этого на каждый модуль нужно кратковременно подать 2-3 В. Одна сторона его будет греться, другая охлаждаться. Нужно пометить одну из сторон и при сборке все горячие и холодные стороны должны быть с какой-то одной стороны.

Для лучшей теплопроводности перед сборкой нужно нанести на сопрягаемые детали термопасту.



Шаг пятый: установка
Собранное устройство закрепляется на колене выхлопной трубы хомутами. Подсоединяет провода к выводам модуля. Прокладывает провода к багажному отделению. Затем, через регулируемый блок питания, можно заряжать гаджеты.
