Пресс для фруктов из газового баллона (для приготовления сидра)


Для изготовления сидра мастеру-самдельщику понадобился пресс. Прикинув стоимость готового изделия мастер решил сделать пресс самому. Для изготовления пресса нужны следующие

Инструменты и материалы:
-Газовый баллон;
-Резьбовой стержень;
-Профильная труба;
-Крепеж;
-Доска;
-Труба;
-Металлическая пластина;
-УШМ;
-Сварочный аппарат;
-Отрезной станок;
-12 бутылок колы (опционально);
-Тиски;
-Шлифмашинка;
-Дрель;
-Муфта соединительная с проушинами;
-Краска;

Шаг первый: проектирование
Сначала мастер нарисовал эскиз соковыжималки.

Шаг второй: заготовка деталей
Дальше мастер заготавливает режет трубу, пластину.

Шаг третий: резка баллона

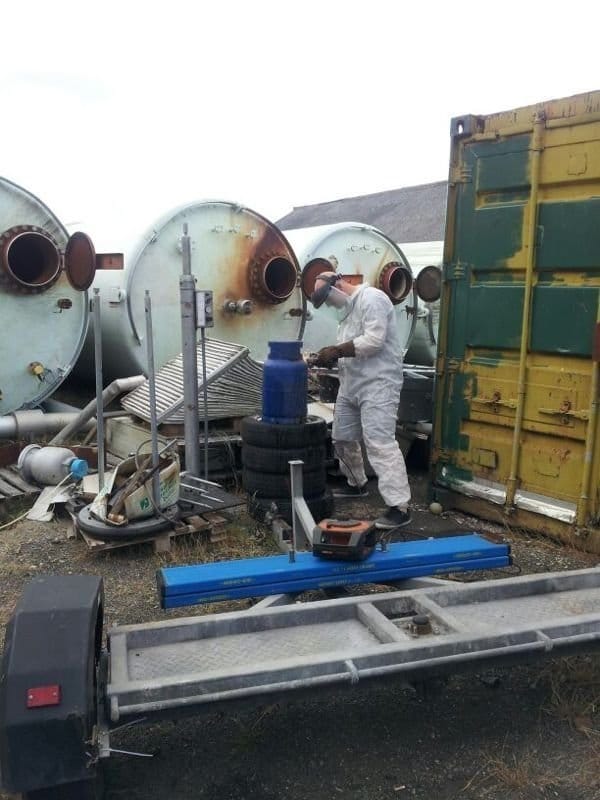

Баллон нужно резать, соблюдая меры безопасности. Откручивает вентиль. Заполняет баллон водой. Срезает верхнюю часть баллона.


Пресс для фруктов из газового баллона (для приготовления сидра)


В нижней части баллона мастер сверлит шесть отверстий.



Шаг четвертый: очистка баллона
Для очистки внутренней части баллона мастер использовал необычный способ (учитывая размеры очищаемой поверхности). Для очистки заливает внутрь емкости колу. Через сутки кола сливается и емкость очищается металлической щеткой и водой.






Поршень мастер сделал из двух 18 мм кругов фанеры, склеенных вместе. К поршню прикручивается металлическая пластина с приваренным стержнем.







Шаг пятый: изготовление стойки
Сваривает стойки пресса.









Шаг шестой: поперечина
В верхней части стойки устанавливается поперечная опора. Она изготовлена из двух параллельно сваренных профильных труб. Трубы сварены пластинками по краям. Между трубами свободное пространство. По центру поперечины закрепляется муфта. Фиксируется поперечина с помощью болтов зафиксированных шпонками и при необходимости легко снимается.













Шаг седьмой: сборка
Дальше мастер красит части пресса. Вкручивает резьбовой стержень. Закрепляет поршень.







Пресс готов.
