Гриль-коптильня из газового баллона


В этой статье рассмотрим, как мастер-самодельщик изготовил гриль с выносной топкой. Идея заключается в том, что сбоку гриля крепится топка, а на дно металлический лист. Горячий дым проходя под листом нагревает его и продукты над листом равномерно обжариваются и обрабатываются дымом.

Инструменты и материалы:
-Баллон газовый;
-Баллон от компрессора;
-Уголок;
-Металлическая полоса;
-Металлический лист;
-Решетка;
-Профильная труба;
-Труба металлическая;
-Петли;
-Сварочный аппарат;
-УШМ;
-Краска;
-Маркер;

Шаг первый: подготовка баллонов
Сначала мастер сварил стойку и разместил на ней газовый баллон. Затем срезает с газового баллона крепления. Вырезает дверь. Приваривает петли и ручку. Теперь нужно совместить два баллона. Мастер делает шаблон из бумаги. По шаблону вырезает отверстия в обеих баллонах.




Гриль-коптильня из газового баллона

Шаг второй: перегородка

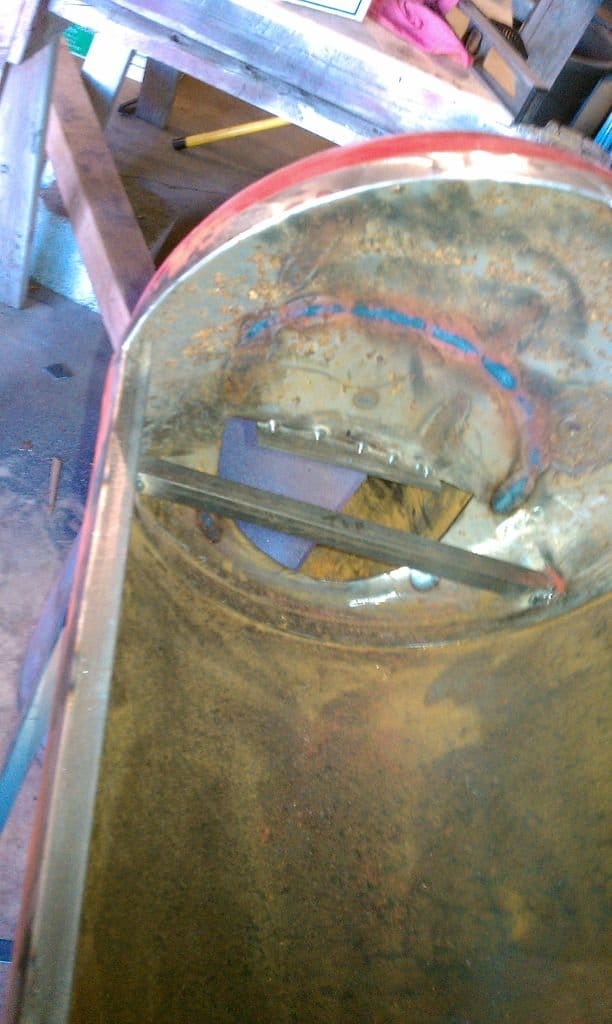

Внутрь горизонтального баллона приваривает металлический лист. Со стороны выреза лист приваривается в стык со стенкой баллона. С другой стороны, оставляется зазор.



Шаг третий: сварка баллонов

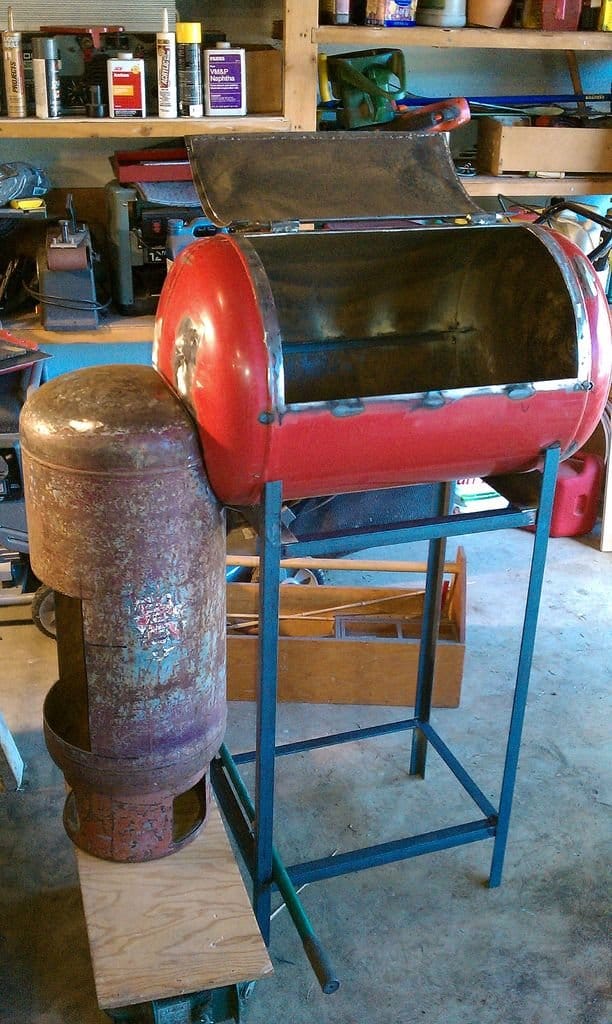

Сваривает баллоны вместе. В вертикальном баллоне делает дверцу.



Для топки изготавливает ящик.


Шаг четвертый: дымоход
Сверху гриля вырезает отверстие и приваривает трубу дымохода. Сверху дымохода крепит задвижку. Приваривает ограничительный упор для двери.



Все готово, осталось загрузить в отсек грудинку и протестировать гриль-коптильню.
