Как сделать динамик своими руками

Как сделать динамик своими руками

Для проверки радио схем и простых самоделок иногда требуется динамик, но не всегда он есть под рукой. Сейчас The Wrench покажет нам как можно собрать простой динамик своими руками.

Для этого понадобится:
1. Картон
2. Неодимовые магниты ссылка
3. Тонкая проволока (0,2-0,1 мм)
4. Пластмассовая воронка (от неё зависит размер динамика)
5. Гайка диаметром равным с магнитами
6. Две больших пластиковых крышек от бутылки






Если вы хотите сделать динамик и разобраться в его устройстве, тогда приступим!

1. Делаем разметку на воронке и вырезаем форму.








2. Соединяем несколько магнитов и гайку, приклеиваем их к крышке. Из другой такой же крышки вырезаем кольцо и приклеиваем сверху.









3. Всё это приклеиваем к рожку.




4. Делаем медную катушку. Автор наматывает картон на пальчиковую батарейку и уже на него мотает проволоку 50-60 витков. Проволоку он взял из не нужного электрического моторчика.










Если у вас нет моторчика, поищите трансформатор. Трансформатор с тонкой проволокой можно взять из зарядки для мобильного телефона. Для начала разберите её, а потом выпаяйте из платы трансформатор. Одна из его обмоток намотана тонкой проволокой, она то нам и нужна.

5. Вырезаем форму из картона и заклеиваем в будущий динамик.






Автор также приклеивает кусочек картона с местом для пайки проводов. Именно к ним будем подавать сигнал для динамика (звук).

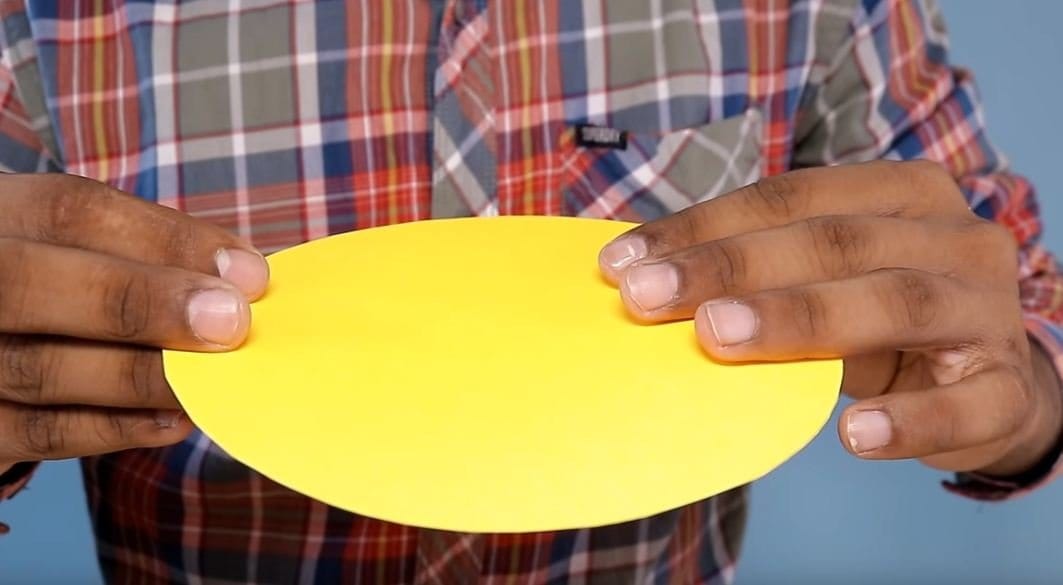

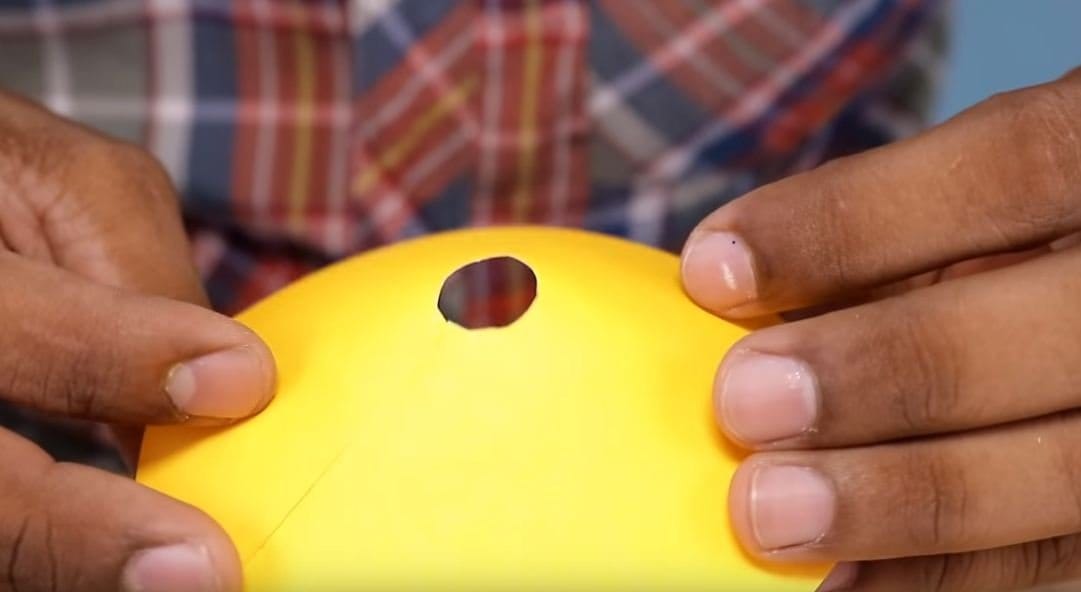

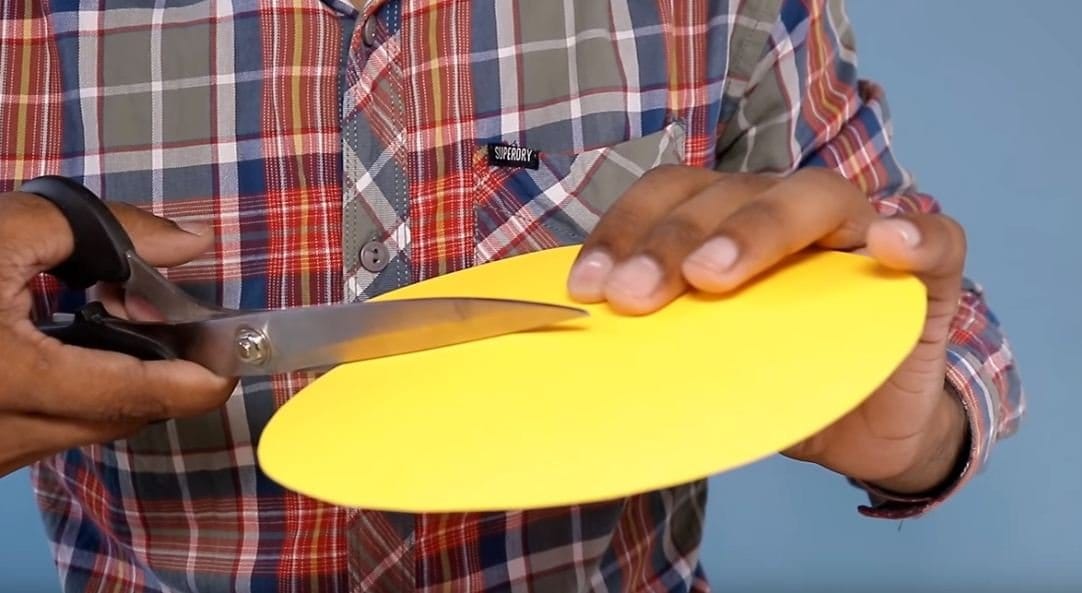

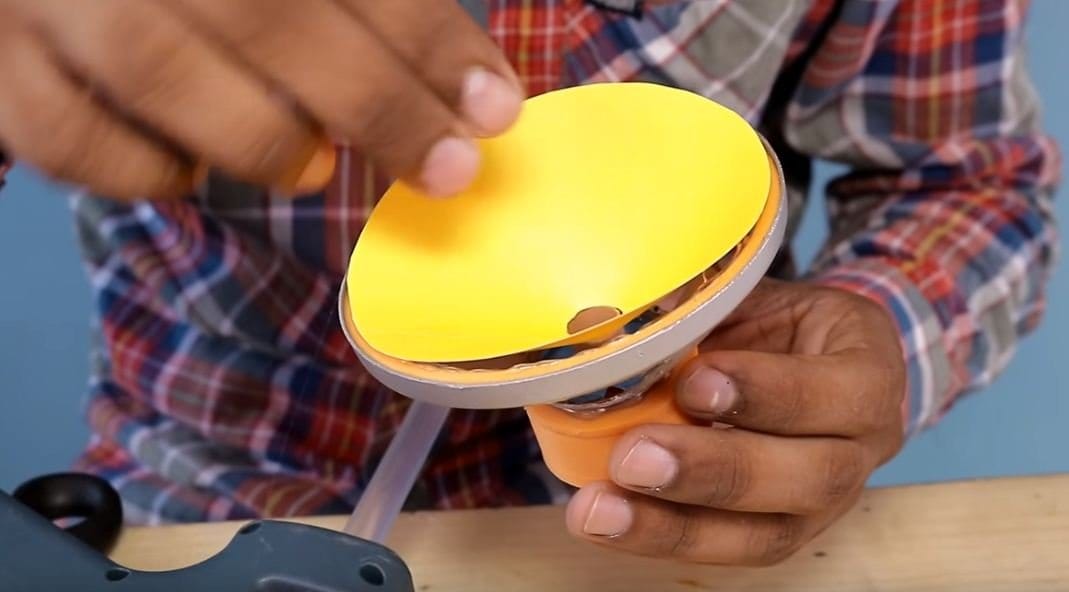

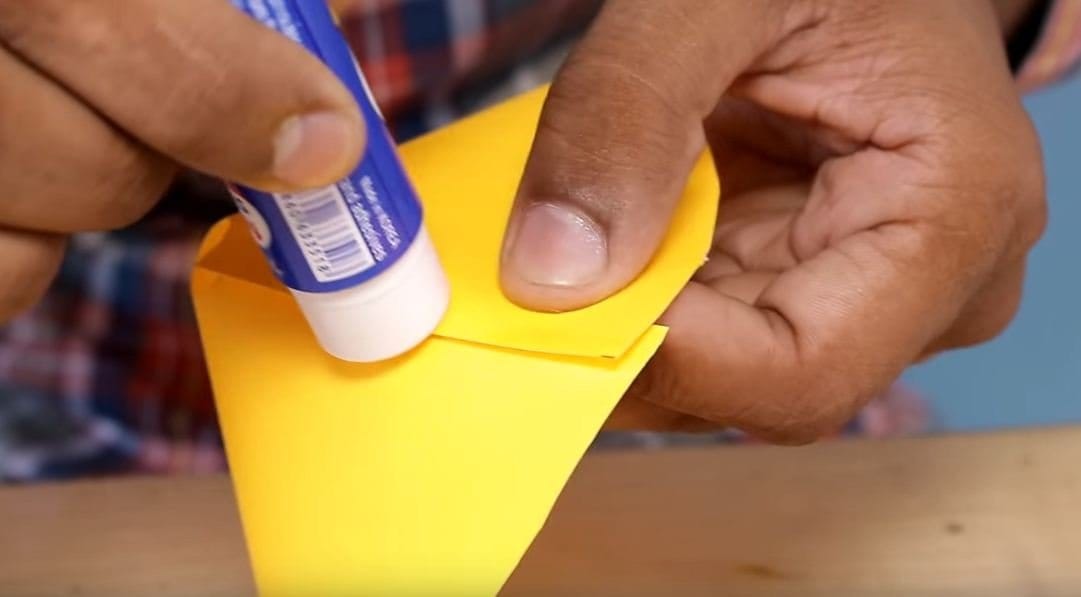

6. Завершающий этап. Вырезаем круг из картона и делаем из него воронку, которая должна плотно поместиться внутри нашей конструкции. Приклеиваем всё вместе и готово!












Источник
