Инструмент три в одном


Всем доброго времени. В данной статье автор канала «Mr SunY» покажет, как и из чего можно собрать такую самоделку. Такой инструмент пригодится каждому. К тому же собрав такой инструмент своими руками, можно не плохо, сэкономить. Ведь средняя цена заводского инструмента составляет 30 $. А в нынешнее время для многих это приличная сумма.
Инструмент три в одном




И так перечень материалов, которые использовал автор.

Профильная труба 25 мм на 25 мм.

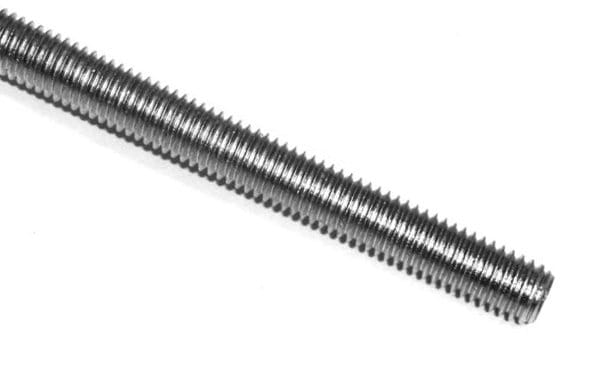

Шпилька М 10.

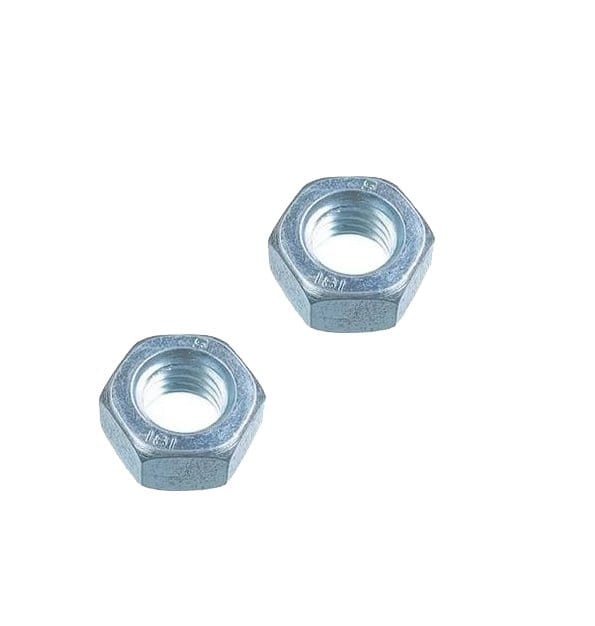

Гайка к ней.

Подшипник.

Шпилька М 8.

Пару простых гаек к ней.

И одна барашковая.

Профильная труба 15 мм на 15 мм.

Удлинённая гайка.

Лезвие строительного ножа.

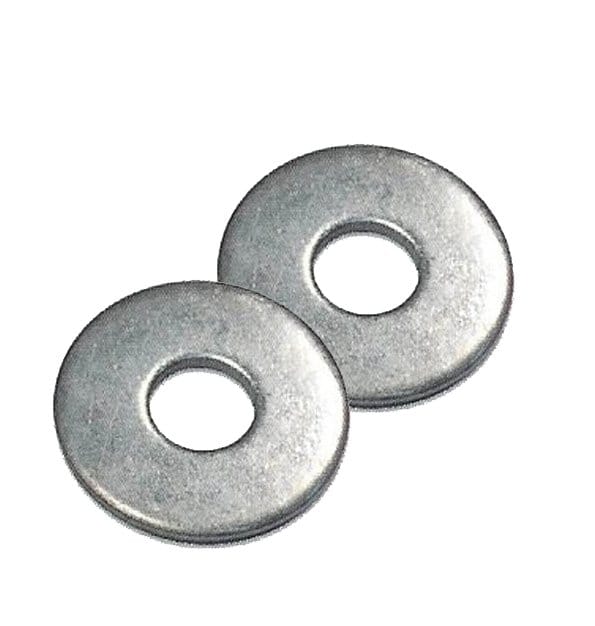

Шайбы.

Первым делом от профильной трубы которая побольше, автор отмерил кусок нужной длинны.


И отрезал его.


После большую шпильку приварил к этому куску.


И отрезал лишнее.


На шпильку установил подшипник.

И зафиксировал его гайкой.

Затем в этом месте сделал отверстие.



Далее установил в отверстие гайку.

И придерживая болтом, приварил её к заготовке из профиля.

Далее установил кусок шпильки с приваренной к ней заранее барашковой гайкой.

Одна деталь будущего инструмента готова.

Затем установил в эту деталь профильную трубу 15 мм на 15 мм.

Далее в трубу меньшего размера установил удлинённую гайку.

И приварил её к трубе.

Зачистил швы.

Потом установил в гайку кусок шпильки М 8.

Затем шайбу.

Лезвие ножа и ещё одну шайбу.

И хорошо зафиксировал всё это гайкой.

Вот и всё инструмент готов.

Тест. Резка гипсокартона.


Смена лезвия на карандаш.

Разметка и перенос точных размеров.


Использование инструмента в качестве циркуля.

Таким инструментом можно работать не только с гипсокартоном, но и с другими материалами такими как: резина, кожа или пластик.
А на этом у меня всё. Всем спасибо и до новой встречи!
