Упор для ворот в стиле лофт своими руками

Здравствуйте, уважаемые читатели и самоделкины!
В данной статье, автор YouTube канала "George Kosilov" расскажет Вам, как он изготовил оригинальные упоры для ворот в стиле лофт.

Эта самоделка имеет весьма эстетичный вид, но на ее изготовление много времени не уйдет.

Материалы.
- Ножка от стула или алюминиевая труба 1/2 дюйма
- Стальная пластина 2 мм толщиной 120Х120 мм
- Сантехническая латунная заглушка 1/2 дюйма
- Стальная трубка 8 мм диаметром
- Болты, гайки
- Пружины от раскладушки
- Секундный клей
- Паста ГОИ.

Инструменты, использованные автором.
- Шуруповерт
- Ножовка по металлу
- Точильный станок с войлочным диском
- Метчик 1/2 дюйма, М6
- Гильотина
- Тиски
- Линейка, циркуль
- Керн, молоток.

Процесс изготовления.
Первым делом автор размечает центр стальной пластины, и кернит его.


Затем размечает циркулем круг диаметром 110 мм.


Вырезает круг при помощи гильотины.



Наносит разметку мест сгиба.


Затем, зажав пластину в тисках, сгибает ее при помощи молотка. Подпирать приходится обрезком швеллера.





Вот такая заготовка для крепления получилась.


В нее должна вставляться труба с минимальным зазором.

Далее, кернит два места под отверстия, одно на расстоянии 35 мм, второе 10 мм от основания.




Затем, зафиксировав заготовку в тисках, сверлит отверстия для крепежных болтов.


Также размечает и высверливает пару отверстий для крепления к двери.

Далее раззенковывает отверстия.



Теперь в трубе нужно нарезать резьбу метчиком на 1/2 дюйма.




Для того, чтобы не портить поверхность трубы, метчик автор зажал в тисках, а в отверстия в трубе продел стальной пруток.


Теперь нужно отрезать 350 мм от трубы, а также отрезать небольшой кусочек квадратной алюминиевой профильной трубы, она будет помещаться внутрь первой.





Забивает профильную трубу, рассверливает отверстие, и зачищает его края надфилем.



Вот так выглядит конструкция, это должно обеспечить большую прочность соединения.

Натерев войлочный диск пастой ГОИ полирует трубку.


Затем нужна втулка из стальной трубки диаметром 8 мм, и длиной 22мм. Автор нарезает в ней резьбу М6.


Крепление и пружина окрашены аэрозольной краской. Пружина будет играть декоративную функцию.




Автор приступает к сборке упора. Прикрепляет трубу к основанию.




Затем устанавливает держатели пружин, наживляет их, капает каплю клея на резьбу и закручивает гайки.
После этого натягивает пружины.





В другой край трубы вкручивает два винта - стопора, надевает декоративную пружину, закручивает сантехническую заглушку.



Вот и все, упоры готовы к установке на ворота.


А вот так выглядит уже на воротах. Упоры отлично фиксируются в верхнем и нижнем положении.





Внешний вид в рабочем положении.
Упор для ворот в стиле лофт своими руками

Спасибо автору за красивую реализацию упоров для ворот!

Всем хорошего настроения и удачи!

Источник
Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

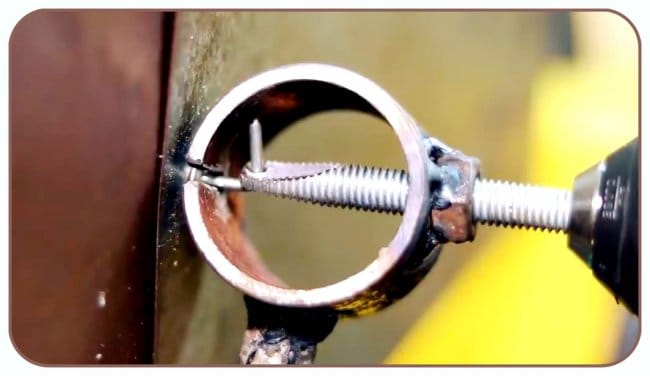

Насадка-заклепочник для шуруповерта своими руками
