Простой способ просверлить квадратное отверстие в металле


Любое отверстие, если оно выполнено при помощи сверла, имеет круглую форму и для того, чтобы сделать его квадратным, надо хорошо поработать каким-либо опиливающим инструментом. Рассмотрим, как можно просверлить квадратное отверстие в металле с минимальным использованием напильника на примере изготовления удобного и надежного воротка для метчика.
квадратное отверстие в металле

Для того чтобы сделать вороток с квадратным отверстием под метчик, имеющим сторону 10мм, понадобится:
1. Металлический прямоугольный брусок-заготовка толщиной 13мм.
2. Электродрель.
3. Кернер.
4. Центровочное сверло.
5. Сверла для сверления металла диаметром 4мм и 9мм.
6. Любая СОЖ.
7. Небольшой трехгранный напильник.
заготовка

Изготовление воротка происходит следующим образом:
1. Из бумаги делают квадратик со стороной 6мм, отмечают на нем центр и приклеивают его на заготовку в месте сверления отверстия.
разметка отверстия

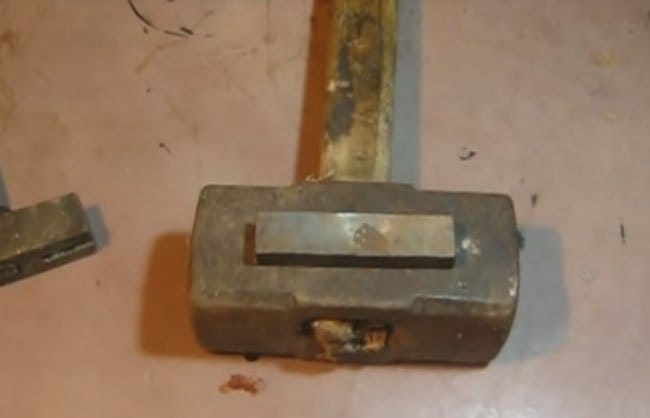

2. Кладут заготовку на подходящую наковальню и отмечают на ней керном вершины и центр приклеенного квадратика.
наносят отметки керном

Когда бумагу с поверхности заготовки убирают, на ней остается пять накерненных отметин.
накерненные отметки

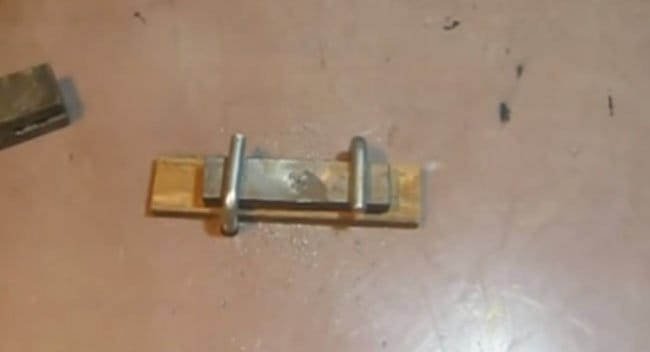

3. Фиксируют струбцинами заготовку на поверхности верстака, предварительно подложив под неё деревянную дощечку.
фиксация струбцинами

4. Центровочным сверлом засверливают все пять отмеченных на заготовке отверстий.
засверливание центровочным сверлом

засверливание центровочным сверлом 1

5. Просверливают окончательно сверлом, имеющим диаметр 4мм, четыре отверстия в вершинах квадрата,
сверление сверлом 4мм

не забывая при этом время от времени охлаждать их небольшим количеством СОЖ.
охлаждение сверла

6. Уменьшив частоту оборотов дрели, сверлом диаметра 9мм окончательно просверливают последнее, пятое отверстие, расположенное в центре квадрата, опять-таки не забывая его время от времени охлаждать.
сверление сверлом 9мм

отверстие 9мм

7. Разбирают конструкцию струбцин. В результате получается заготовка воротка с просверленным квадратным отверстием.
отверстие с неровными краями

Однако края отверстия получаются неровными и хвостовая часть метчика в него не «садится».
метчик не садится

8. Для того чтобы хвостовик метчика зашел в отверстие полностью, его края дополнительно обрабатывают напильником. Делать это удобнее, разумеется, зажав заготовку в тиски, а вся работа занимает не более 15-20 минут.
обработка отверстия напильником

После обработки напильником квадратное отверстие в заготовке становится ровным, аккуратным, и хвостовая часть метчика заходит в него полностью.
квадратное отверстие в металле

вороток

Этот способ сверления квадратного отверстия в металлической заготовке позволяет снизить трудозатраты при обработке его краев до минимума. А получившийся в результате вороток будет при его использовании удерживать хвостовик метчика надежно и крепко. При аккуратном хранении пользоваться им смогут несколько поколений мастеров.

Поясняющее видео по сверлению квадратного отверстия в металлической заготовке.

Источник

Удобное приспособление кантовать бревна и приподнимать для распиловки

Строительный фен заменяет 3D-принтер

Чтобы написать комментарий необходимо войти на сайт через соц. сети (или зарегистрироваться):
Обычная регистрация
Информация
Посетители, находящиеся в группе Гости, не могут оставлять комментарии к данной публикации.
18 комментариев
  1. Korolev
    Из бумаги делают квадратик со стороной 6мм
    А штангенциркулем пользоваться не умеем?
    При аккуратном хранении пользоваться им смогут несколько поколений мастеров
    Ну это вряд ли, нормальные мастера предпочитают нормальный инструмент! smile
    1. Валерий
      Ну это вряд ли, нормальные мастера предпочитают нормальный инструмент! smile

      ..квадратные свёрла, например... boss
      Але нови ностра алис!
  2. Alexeyev Vladimir
    Совет для самых тупых. Это же очевидно. И новое слово в слесарном деле - бумажный шаблон. А использовать чертилку и линейку не умеем? Зачем центровочное сверло? Кернера вполне достаточно. И что-то на фото нет никаких тисков. Даже верстака нет. Эх ты, горе-мастер.
    1. Валерий
      Ну зачем-же так уж сразу... Я тоже в своё время поразился, насколько мало нынешнее поколение знает о таких "общемужских" вещах, как начальный уровень слесарки, токарки и прочего...
      А потом подумал... Вот где и когда я сам узнал про то, что есть чертилки, что отверстия кернятся?... Где научился срубать зубилом что-то, зажатое в тисках? Где первый раз подержал в руках штангенциркуль?...
      Правильно - В ШКОЛЕ!
      А сейчас, насколько я знаю, далеко не во всех школах есть слесарные и столярные мастерские... И "трудов" по 2 часа в неделю, у них тоже нет!
      Откуда им знать, что такое чертилка???...
      (Недавно, один ТРИДЦАТИЛЕТНИЙ мужик ржал с произнесённого мною слова "шпиндель"... Он понятия не имел, что это... Думал - прикольное шуточное ругательство.))))
      Так что, не для ТУПЫХ, а для ... "тепличных", скорей всего, такие советы нужны...
      Але нови ностра алис!
      1. Korolev
        Правильно - В ШКОЛЕ!
        Вам с трудовиком повезло, а мы из железных брусков лысыми напильниками молотки точили! До сих пор удивляюсь, как это не привило ненависти к слесарным работам? smile
  3. stas50
    Я делаю совсем по другому. Беру квадрат нужного размера: носик слегка затачиваю под конус, что бы он легко входил в отверстие (конечно нужно сперва просверлить и конечно диаметр сверла должен быть равным толщине квадрата), нагреваю просверленную заготовку, вставляю "квадрат" конусом в отверстие ну конечно нужно это всё поставить на такой упор что бы квадрат а не конус прошёл насквозь внизу заготовки после того как пару раз молотком с верху, вот и всё. Даём остыть и великолепное квадратное отверстие готово, кстати без напильника. Чем греть спросите, да чем угодно, соображайте! Я таким методом в далёких 60 годах делал отверстия в металле простым гвоздём! дрели и свёрл у меня тогда не было. А когда уже начал трудиться и впервые увидел как мой "бугор" на заводе для метчика делал вот такой вороток (как описал автор), я понял что должность бугра он получил рановато, я в тихаря взял и за 5 минут сделал вороток таким способом как я описал выше, а мой "бугор" драил его надфилями ещё часа полтора.
    1. Korolev
      диаметр сверла должен быть равным толщине квадрата)
      ??? smile
  4. виктор ерофеев
    Чушь голубая.квадратное отверстие можно изготовить,а вот просверлить нельзя.
    1. Иван_Похмельев
      Ваша личная неосведомлённость о существовании сверла Уаттса не даёт основания делать столь громкие заявления. Конечно, Вы можете сказать, что там не совсем квадрат, но с практической точностью - всё же квадрат. ;)
    2. Валерий
      Кстати, мне тоже это словосочетание резануло слух.... Именно поэтому я упоминал тут про квадратные свёрла!))))
      Але нови ностра алис!
  5. Валерий
    Цитата: Иван_Похмельев
    Ваша личная неосведомлённость о существовании сверла Уаттса не даёт основания делать столь громкие заявления. Конечно, Вы можете сказать, что там не совсем квадрат, но с практической точностью - всё же квадрат. ;)

    Но, как-бы В ЭТОМ СЛУЧАЕ речь не идёт о "просверливании" квадратного отверстия. Тут его именно "изготовили", или "проделали"....
    Але нови ностра алис!
    1. Иван_Похмельев
      В этом случае - конечно, изготовили, но виктор ерофеев пишет "квадратное отверстие можно изготовить,а вот просверлить нельзя", то есть его текст явно указывает на общий случай, а не конкретно на этот способ. Если бы он говорил про описанный выше способ, он бы написал "автор квадратное отверстие изготовил, а не просверлил".
      Возможно, виктор ерофеев просто не умеет формулировать свои мысли, но я отвечаю на то, что написано, а не на то, что он подумал, но не написал. ))
      1. Валерий
        Ну да... Согласен.
        ...Я как-то "поверхностно", просто глянул... Не вдумываясь...
        Але нови ностра алис!
  6. Влвдимир
    Можно прожечь отверстие квадратного сечения на прошивном станке с медным электродом, заранее определив параметры в САПР АВТОКАД или любой другой сапровской проге, например СОЛИД. )
    1. Валерий
      А ещё можно отливать детали из стали сразу с отверстиями! ))))
      Я к тому, что... Это очень хорошо, что у Вас в гараже, или подвале, есть прошивной станок и запас медных электродов... Но большинство самодельщиков дома имеют, максимум, токарный и сверлильный станки... И довольствуются тем, что сверлят круглое, а потом "расквадрачивают" его подходящей оправкой...
      ..Ну или вот так....
      Але нови ностра алис!
  7. врн2018
    А взять вороток нормальный с раздвижными губками, простота действия не позволяет?
    житие 2019
    1. Валерий
      Не позволяет иногда отсутствие того самого воротка нормального с раздвижными губками!))))
      Хотя, если серьёзно, при наличии остального инструмента, я бы сделал именно раздвижной. Его и делать проще..
      Если уж (а вдруг!) нет метчика, можно было бы пропустить болты насквозь и стягивать гайками...
      А весь остальной инструмент - тот-же, что и для изготовления этого..
      Але нови ностра алис!
  8. Egor Danilov
    Непольшие отверстия подпиливать надо плоским надфилем, а не напильником. Кроме того это "мартышкин труд". В хозяйственном магазине или на блошином рынке вы за копейки купите универсальный вороток фабричного изготовления. В нем стороны прямоугольного отверстия расходятся под любой прямоугольный хвостовик , если не ошибаюсь - до 10 мм.Любой мастеровой человек имеет необходимые инструменты и приспособления, в том числе воротки, мечики, лерки и проч. Тот у кого их нет, не сможет изготовить вороток самостоятельно, да и зачем он ему нужен? Зачем писать такие глупости. Советы должны быть дельными.
