Играем в одном измерении



Что будет, если взять какую-нибудь классическую игру (в данном случае - Pong) и перенести из двух измерений в одно? Об этом рассказывает автор Instructables под ником mischka. Сама идея не его, а позаимствована с Hackaday, но реализация полностью отличается.

Алгоритм игры реализован на микросхемах типов 4011 (К561ЛА7) - четыре элемента И-НЕ, 4510 (прямого аналога нет, можно попробовать переделать схему на К561ИЕ14) - реверсивный счётчик, 4028 (К561ИД1) - двоично-десятичный дешифратор, 555 (КР1006ВИ1) - таймер.

У Apple были однокнопочные мыши, а здесь - однокнопочные джойстики, если их можно так назвать. Нажимать кнопку надо в точности тогда, когда к вам прилетел шарик. Нажали раньше или позже - шарик не отбит. Можно даже поиграть сразу за двоих, а затем проверить, хорошо ли регулируется скорость:



Перед составлением принципиальной схемы мастер прикидывает структурную:



Импульсы, частота которых регулируется переменным резистором, с выхода тактового генератора на таймере поступают на вход счётчика. Он хотя и двоичный, но коэффициент пересчёта в нём выставлен так, чтобы считал он только от 0 до 9. Поскольку счётчик реверсивный, направление счёта можно задавать сменой уровня на выводе 10. Двоичный код с выхода счётчика поступает на дешифратор, управляющий линейкой светодиодов.

Из четырёх элементов И-НЕ два применены в RS-триггере. Два других сопоставляют состояние кнопок с состоянием первого и последнего светодиодов. Причём кнопки подключены так, чтобы сигнал с них проходил только при включённом соответствующем светодиоде. Когда кнопка отпущена, вход элемента подтянут резистором вниз для улучшения помехозащищённости. Выходы этих элементов подключены к входам триггера, управляющего направлением счёта через уже упомянутый вывод 10. Смена направления происходит только если шарик отбит.

Игру можно попробовать модифицировать, сделав, чтобы при перемещении шарика раздавался звук меняющейся частоты, а в первом и последнем положениях включался генератор шума. Это позволил играть на слух, не глядя на светодиоды и даже не устанавливая их. Известна история мальчика, родители которого в девяностых, уходя на работу, прятали шнур от монитора. Он включал компьютер, клавишами со стрелками запускал гоночную игру и очень даже неплохо играл на слух. Ну а сегодня известно немало специализированных аудиоигр.

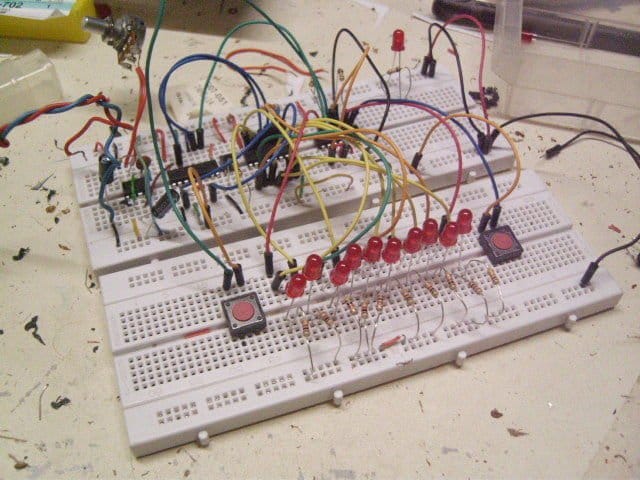

Определившись с алгоритмом, mischka экспериментирует сразу на двух макетных платах типа breadboard, подгоняя под него электрическую схему:

Играем в одном измерении


Когда всё начинает работать правильно, он на время откладывает электронику и принимается за корпус. Помните, как Б.С. Иванов в своих книгах корпуса самоделок шкатулками называл? А здесь реально шкатулка:



Мастер сверлит в ней отверстия под светодиоды, кнопки, переменный резистор и выключатель, а также удаляет замок, который, как он полагает, не смотрится:



И всё это устанавливает:



Возвращается к макетным платам и по тому, что у него получилось, составляет принципиальную схему:



С двух плат типа breadboard в точности переносит всю схему на одну плату типа perfboard - тоже макетную, но более компактную и виброустойчивую:







Подумав, он упрощает схему: удаляет кнопку сброса и её подтягивающиц резистор, вывод 9 счётчика подключает к общему проводу напрямую. Вместо десяти токоограничивающих резисторов ставит один общий, поскольку в каждый момент времени включён только один светодиод. Помещает плату в корпус и подключает ко всему, что там установлено:



Закрывает шкатулку, и можно проверять, правильно ли перенесена схема:



Разработчик предложил две доработки игры. Выключатель параллельно кнопке второго игрока позволит играть в одиночку с машиной, которая никогда не промахивается. А одновибраторы после кнопок исключат читерство с длительным или постоянным их удержанием. От себя добавлю, что тактовый генератор можно собрать тоже на К561ЛА7, но тогда частота будет зависеть от напряжения питания.
