Винный холодильник на элементе Пельтье


Мастер построивший этот холодильник, инженер-электронщик с разнообразным кругом увлечений, от истории до спорта, от юриспруденции до путешествий. Последнее увлечение мастера изготовление вина в домашних условиях. И вот здесь пригодились его инженерные познания. Не для изготовления вина, для его хранения.

Вино должно хранится при низких температурах от 10 до 18°C максимум, а холодильники для его правильного хранения дороги. Тогда мастер решил изготовить такой холодильник сам.

Инструменты и материалы:
-Экструдированный пенополистирол;
-Алюминиевый скотч;
-Рулетка;

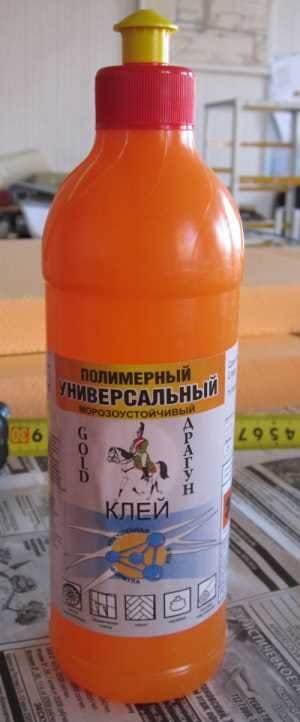

-Клей;
-Нож;
-Карандаш;
-Алюминиевые профили;
-Алюминиевый радиатор;
-Крепеж;
-Дрель;
-Элемент Пельтье;
-Текстолит;
-Вентилятор;
-Контролер для питания элемента Пельтье;
Винный холодильник на элементе Пельтье

Шаг первый: требования к холодильнику
При проектировании мастер пытался учесть следующие требования:
-Температура внутри камеры не выше 18°C
-Невысокая потребляемая мощность 15-20 ВТ
-Работа на элементе Пельтье
-Контроллер с системой контроля и управления заданной температурой

Шаг второй: проектирование корпуса
При постановке вопроса из чего сделать корпус, мастер остановился на пеноплексе. Мастер объясняет свой выбор материала его низкой теплопроводностью, влагостойкостью, прочностью, легкостью в обработке.

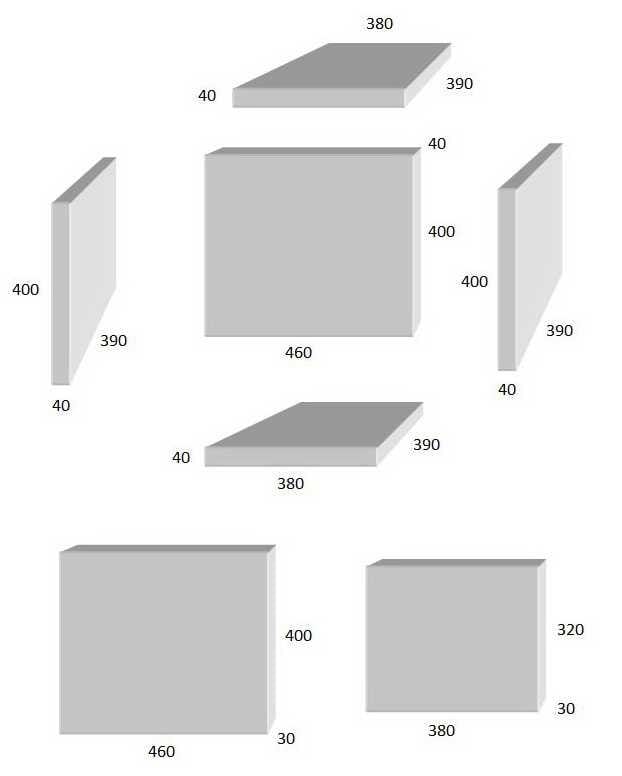

Для холодильника мастер использовал плиты толщиной 4 см. Внутренние размеры холодильника 380 x 360 x 320 мм. В такой холодильник помещается четыре пятилитровых баллона с вином.

Шаг третий: изготовление камеры
Лист пеноплекса мастер отвез в мебельный цех и там его порезали по размерам. Сборку камеры мастер проводит с использованием клея.







После сборки камеры оклеивает ее алюминиевым скотчем.



Шаг четвертый: охлаждающий узел

Конструкция охлаждающего узла несложна. Как мы знаем, при подаче напряжения одна сторона элемента Пельтье охлаждается, другая нагревается. Поэтому расположить элемент внутри холодильника неэффективно. Мастер располагает элемент снаружи холодной стороной к внутреннему радиатору, а горячей к внешнему. Ниже элемента устанавливается вентилятор. Конструкция видна на фото.












Внутренний радиатор мастер устанавливает вверху камеры, это обусловлено опусканием холодного воздуха вниз.
Шаг пятый: контролер
Контролер имеет следующие параметры: измерение и регулировка температуру с погрешностью 0,1 градус в камере, ограничение потребляемой мощности, контроль температуру внешнего радиатора и включение вентилятора, непрерывное питание элементе Пельтье, сглаживание пульсации и скачков напряжения.

Мастер подчеркивает, что элемент Пельтье работает постоянно, просто с разной мощностью. Такая схема позволит элементу проработать гораздо дольше. Схема контролера размещена ниже, а более подробно почерпнуть информацию можно здесь.


Испытания работы холодильника мастера вполне удовлетворили. Но на этом он не собирается останавливаться, и по его словам, будет и дальше работать над увеличением эффективности его работы.




Источник
