Столик - приставка для болгарки своими руками

Здравствуйте, уважаемые читатели и самоделкины!
В данной статье Иван, автор YouTube канала "Самоделкин Иван" расскажет Вам, как изготовил он миниатюрный столик - упор, приставку для болгарки.

Материалы.
- Стальная полоса 30Х4 мм

- Профильная труба 30Х20 мм

- Болты с шайбами М8
- Аэрозольная краска.

Инструменты, использованные автором.
- Болгарка
- Ленточная пила
- Лепестковый зачистной диск
- Отрезной диск
- Сварочный аппарат
- Струбцины
- Керн
- Угольник
- Плоскогубцы, тиски.

Процесс изготовления.
Первым делом автор подготавливает стальную полосу 30Х4 мм, из нее нужно вырезать два отрезка по 60 мм. Это будут крепления приставки к болгарке. Причем по длине они должны быть немного больше выступа на редукторе.






После разметки Иван отрезает их на ленточной пиле, хотя можно было и болгаркой.



Полученные заготовки примеряет к болгарке, размечает места для сверления, и кернит их.




Делает отверстия диаметром 8 мм на сверлильном станке в обеих заготовках.


Прикручивает готовые "ушки" к болгарке.




Теперь нужно изготовить еще одну деталь из полосы, а так как расстояния между креплениями немного разные, то заготовка будет иметь форму трапеции. С одной стороны 75, и 85 мм с другой. Прижимает заготовку к столу струбциной, отрезает.





Вот такая трапеция получилась.


Приваривает заготовку к ушкам.





Теперь вырезает две заготовки из профильной трубы 20Х30 мм. Обе длиной 125 мм.





Теперь сваривает заготовки между собой, проверяя геометрию угольником.




Затем полученный уголок нужно приварить к трапеции, но не посередине, а к краю.






Из еще одного обрезка профильной трубы делает крепление для тисков или струбцины. Приваривает его к раме.



Рама готова, теперь из стальной пластины Иван вырезал вот такой прямоугольник. Это будет миниатюрный столик - упор. Приваривает последнюю деталь к раме, и зачищает швы.






Все, приспособление окрашивает аэрозольной краской и устанавливает его в тиски.



Теперь на болгарку устанавливает лепестковый зачистной диск и начинает тесты. Очень удобно обрабатывать заготовки, ведь их теперь не надо держать на весу.




И заусенцы со стального листа удобно снимать.




А вот такими зачистными дисками можно удалять ржавчину. Очень удобно.







Если же у Вас нет тисков - всю конструкцию можно прижать к краю стола при помощи струбцины.

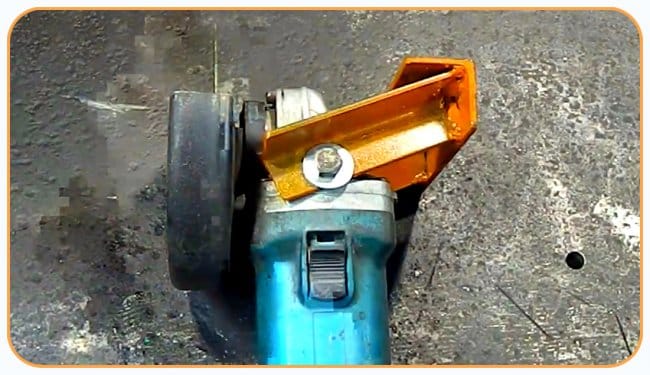

Вот такое приспособление получилось у мастера.

Спасибо Ивану за интересную и полезную идею столика для болгарки.

Всем хорошего настроения и интересных идей!
