Левитирующий дюбель своими руками

Здравствуйте, уважаемые читатели и самоделкины!
В данной статье Джек, автор YouTube канала "Jack Houweling", расскажет Вам как он изготовил левитирующий дюбель.

Это очень необычная самоделка, и интересный эксперимент для школьников, который может повторить практически любой желающий, имеющий навыки обработки древесины. Устройство не требует батареек, как некоторые китайские игрушки. Да и просто будет интересным украшением для интерьера.
Левитирующий дюбель своими руками

Материалы.
- Деревянная палочка
- Доска
- Четыре круглых неодимовых магнита
- Два кольцевых неодимовых магнита
- Столярный клей
- Кусочек оргстекла.

Инструменты, использованные автором.
- Циркулярная пила
- Ленточная пила
- Ручная пила
- Струбцина или тиски
- Деревянный молоток, шило
- Сверлильный станок, сверло Форстнера
- Ленточный шлифовальный станок
- Шуруповерт.

Процесс изготовления.
Для начала Джек выпиливает на циркулярной пиле пару досточек из твердой древесины. Просто не нашлось доски подходящей толщины.



Затем промазывает клеем ПВА место склейки, и соединяет заготовки, зажимая их в тисках.





После подсыхания клея, автор размечает шилом места сверления для магнитов.


Установив сверло Форстнера делает по два отверстия с двух сторон основания.





Так как магниты садятся на свои места очень плотно, и их сложно вытаскивать при регулировке устройства, автор даже слегка повредил край отверстия шилом. Он решил просверлить небольшие отверстия для этого со стороны дна. Заодно в них после настройки можно вставить резиновые ножки.




Теперь магнит достается без проблем.


Предварительная настройка установки. Глубины для магнитов не хватило, и пришлось высверливать отверстия еще дальше, и сверлить еще одни места для вытаскивания.




Теперь Джек должен сделать упор для кончика "дюбеля". А под упор нужно прорезать паз. Размечает место для него.


Так как у всех пил немного разный рез в профиле, Джек выбирает пилу с П-образным прорезом.


Затем аккуратно прорезает паз ручной пилой.



Из кусочка плексигласа он и собирается делать упор, вырезает его на ленточной пиле.



Затем снимает защитную пленку и забивает в паз, клей не потребовался - уж очень туго заходит стеклышко.




Теперь обтачивает край деревянного кругляка.


На полученный карандаш надевает кольцевые магниты.



Затем просто упирает острым кончиком "дюбеля" в стекляшку.

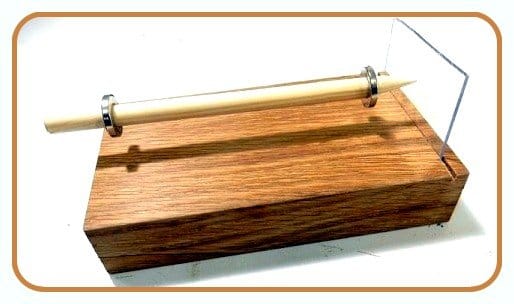

Вот такая интересная штука получилась. А прозрачный упор позволяет убедиться, что палочка никак не закреплена.

Спасибо Джеку за интересный эксперимент и необычную самоделку!

Всем хорошего настроения и интересных самоделок!
