Подарочная коробка с необычным замком



Подарочная коробка с необычным замком

Хотите сделать необычный подарок или удивить друзей? Тогда посмотрите, какую коробку, с необычным запорным механизмом, изготовил мастер-самодельщик.



Секрет открытия замка зашифрован в рисунке на обложке и, по словам автора, на его разгадку у людей уходит не менее 45 минут. Теперь, давайте разберем, как он все сделал, и какие для этого понадобились

Инструменты и материалы:
-4 пружины Ø5,5 мм, длиной 17,5 мм;
-2 пружины Ø6,5 мм, длиной 10 мм;
-Листы МДФ толщиной 3мм;
-Лист МДФ толщиной 6 мм;
-Клей столярный;
-Наждачная бумага;
-Клейкая лента;
-Лак для дерева;
-Мебельный замок 9х36х40 мм с ключом;
-Лазерный резак;
-Эпоксидный клей;
-Ткань;
-Стамеска;
-Зажимы;
-Петли;
-Отвертка;
-Крепеж;
-Декоративная фурнитура;

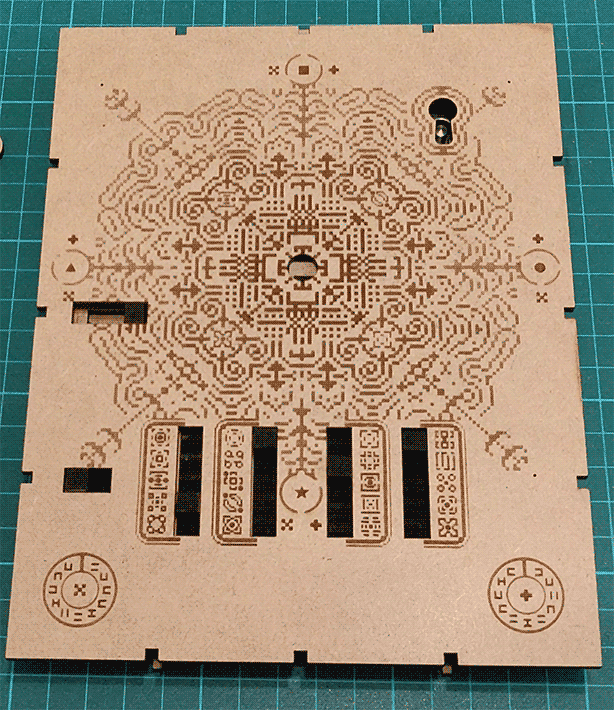

Шаг первый: лазерная резка верхней части
Крышка коробки многослойная, состоит из пяти слоев. Сначала разберем гравировку на верхней части. Лист МДФ мастер оклеивает липкой лентой, что б избежать обжигания соседних участков. Отправляет заготовку на лазерную резку.

Параметры настройки для резака, во избежание путаницы, перекопированы без изменений:

Красный: скорость = 1000 - мощность = 60 - линий на см = 180
Оранжевый: скорость = 1000 - мощность = 50 - линий на см = 180
Светло-оранжевый: скорость = 1000 - мощность = 45 - линий на см = 180
Желтый: скорость = 1000 - мощность = 40 - линий на см = 180
Форма ключа: скорость = 500 - мощность = полная - строк на см = 90
Канавки: скорость = 700 - мощность = полная - строк на см = 90

Для обрезки остальных частей мастер использовал параметры по умолчанию для 6 мм и 3 мм доски.

Для резки ткани 1 мм параметры следующие:
Высота фокуса: 1 мм
Скорость: 500
Мощность: 65
Файл для резака ниже.
PaperBlanksBox.ai
Шаг второй: пять частей крышки
Дальше вырезает пять слоев крышки. Каждая часть вырезается с одной стороны и только верхняя с двух. Для правильного ориентирования мастер временно закрепил по углам магниты.




Файлы для резака.
top_layer1.svg
top_layer2.svg
top_layer3.svg
top_layer4.svg
top_layer5.svg
После резки нужно удалить липкую ленту. Для облегчения задачи мастер использует, тоже, липкую ленту.


Шаг третий: три слоя
Склеивает три нижних слоя крышки.

Шаг четвертый: ящик для ключа
Вырезает и собирает ящик для ключа.




drawer.svg
drawer_locker.svg
drawer_felt.svg
Шаг пятый: боковая деталь
Вырезает дополнительную боковую деталь.


secondary_drawer.svg
secondary_drawer_handle.svg
Шаг шестой: дополнительные детали

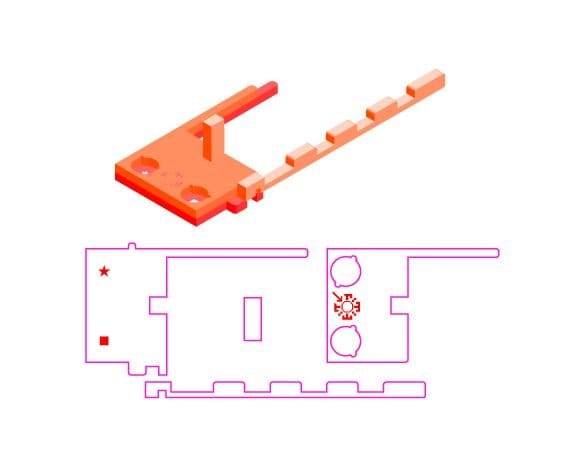

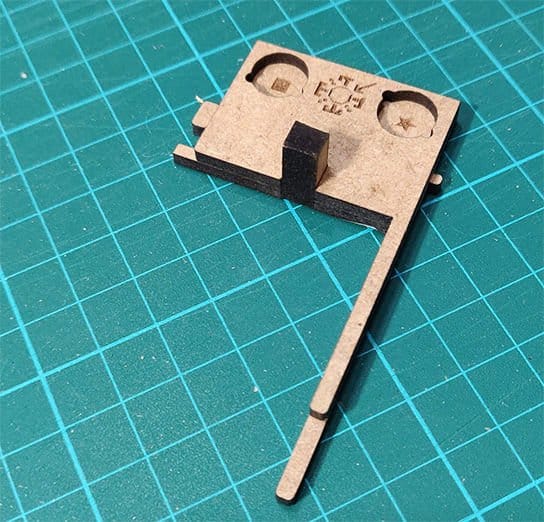

Вырезает ползунки.


sliders_3mm.svg
siders_6mm.svg
Вырезает детали замка ящика ключа.

drawer_locker_6mm.svg
drawer_locker_3mm.svg
Шаг седьмой: сборка
Дальше нужно все собирать так, как показано на фотографиях.




Торец пружин фиксирует эпоксидным клеем.


Приклеивает верхнюю крышку.

Вырезает и приклеивает боковые элементы крышки.


sides.svg
Вырезает и закрепляет на крышке элементы для ориентирования положения механизма замка. Здесь главное разместить в таком порядке и в таком положении, как и на фото.


elements.svg
Шаг восьмой: нижняя часть коробки
Вырезает и собирает нижнюю часть. Фиксирует части с помощью клея. Затем оклеивает коробку изнутри тканью.



bottom.svg
Прикручивает петли и соединяет две части коробки. Обратите внимание, петли устанавливаются так, чтобы не закрывать орнамент на боковой части.


Осталось закрепить декоративные элементы, уголки, кнопки, и все готово.
