Делаем электронное устройство «бегущая строка» своими руками





В этой статье автор-самодельщик нам подробно расскажет, как сделать электронное устройство "бегущая строка". Устройство работает на популярной платформе Ардуино и несложно для повторения.

Итак, для изготовления электронного устройства понадобятся следующие

Материалы и инструменты:
-Фрезер;
-Аккумуляторная дрель;
-Электрический лобзик;
-Зажимы;
-Струбцины;
-Лобзик;
-Рулетка;
-Нож;
-Линейка;
-Клеевой пистолет;
-Мультиметр;
-Паяльные принадлежности;
-Кусачки;
-"Третья рука";
-Стриппер;
-Фанера 6 мм;
-Шурупы;
-Столярный клей;
-Масло;
-Эпоксидная смола;
-Изолента ;
-Наждачная бумага;
-Силиконовые ножки;
-Ардуино Нано;
-Светодиодная матрица 8Х8 - 2 шт;
-Защищенный литий-ионный аккумулятор 18650;
-Держатель батареи;
-Регулятор напряжения;
-Выключатель;
-Макетная плата;
-Провода;
Шаг первый: корпус
Из фанеры вырезает детали корпуса.




Склеивает детали.




Вырезает окно для матрицы.




Подгоняет под размер.




Шаг второй: регулировка напряжения
Предварительно собирает устройство и регулирует плату напряжения. Выходное напряжение на плате должно быть не выше 5 В.



Шаг третий: программное обеспечение
Теперь переходит к программному обеспечению. Загружает его.
Программное обеспечение Arduino



Скачиваем, разархивируем и загружаем в подпапку "MaxMatrix" папки "Библиотеки" код.
Код и библиотека


Дальше производит настройку. При первом запуске программного обеспечения Arduino выбирает тип Arduino. В данном случае это Arduino Nano (1-е фото). Затем открывает окно Serial Monitor (2-е фото).
Выбирает USB-порт, к которому подключен Arduino.





Теперь код нужно сгенерировать код. На фото показаны этапы компиляции. Вставляет код и нажимает кнопку загрузки - программа начинает компиляцию и загрузку кода.




В случае ошибки нужно заменить Processor "ATmega328P" на "ATmega328P (Old bootloader)"


Между скобками, отмечено красным, вставляет нужный текст.

Меняет скорость прокрутки.

И яркость.

Аккумулятор емкостью 3000 мАч на уровне 5 яркости дисплея, должен проработать более 20 часов, при 10 - более 14 часов и при 15 - более 12 часов. Также можно включать его от блока питания.

Шаг четвертый: сборка
Теперь нужно соединить две светодиодные матрицы. Мастер обрезает контакты и припаивает провода по следующей схеме:
Первый дисплей верх - второй дисплей низ
VCC - VCC
GND до - GND
DOUT до - DIN
CS до - CS
CLK до - CLK
Термоклеем приклеивает матрицу к окошку.





Сверлит отверстия и устанавливает выключатель и разъем.



Устанавливает держатель батареи.



Припаивает к матрице провода и их же к Ардуино, по следующей схеме:
VCC - 5 В
GND - GND
От DIN - D12
От CLK - D11
CS - D10
Припаивает провода от регулятора напряжения к Ардуино:
VOUT + - VIN
VOUT- - GND






Приклеивает внутрь корпуса небольшие бруски. На них будет опираться лицевая панель и задняя крышка.


Припаивает провода к выключателю и батарейному держателю.





На двусторонний скотч приклеивает детали внутри корпуса, вставляет батарею в отсек и проверяет работу устройства.




Устанавливает лицевую панель и заднюю крышку.




Покрывает корпус маслом и приклеивает силиконовые ножки.



Все готово.

Весь процесс изготовления электронного устройства можно посмотреть на видео.

Источник
Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

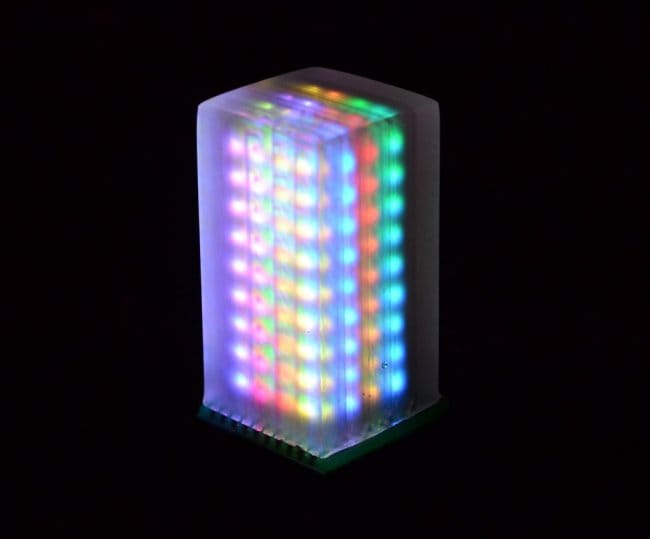

3D цифровой песок

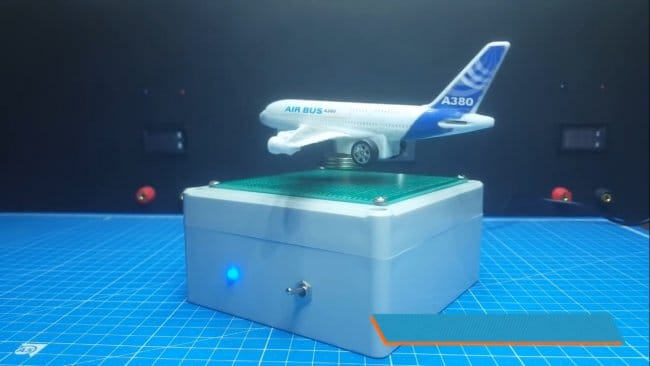

Платформенный левитрон своими руками
