Часы на газоразрядных индикаторах своими руками

Приветствую, Самоделкины!
Сегодня мы своими руками соберем часы на газоразрядных индикаторах, максимально просто и доступно, на сколько это вообще возможно.

Автором данной самоделки является AlexGyver, автор одноименного YouTube канала.

В настоящее время большинство газоразрядных индикаторов больше не производится, и остатки советских индикаторов можно найти только на барахолке или радиорынке. В магазинах их найти очень трудно. Но чем меньше становится этих индикаторов, тем больше к ним растёт интерес. Растёт он у любителей ламповости, винтажа и конечно же пост апокалипсиса.


Итак, мы хотим сделать часы на их основе, и ради простоты и максимальной доступности будем управлять индикаторами при помощи микроконтроллера в лице платформы ардуино, которая подключается к компьютеру по USB и в неё по клику мышки загружается прошивка. Между ардуиной и индикаторами нам нужна ещё некоторая электроника, которая будет раздавать сигналы по ногам индикаторов. Значит, во-первых, нам нужен генератор, который будет создавать высокое напряжение для питания индикаторов.

Часы работают от постоянного напряжения около 180В. Этот генератор устроен очень просто и работает на индуктивных выбросах. Частоту генератора задаёт шим контроллер, при частоте в 16кГц на выходе получаем напряжение 180В. Но не смотря на высокое напряжение, генератор очень и очень слабый, так что о других его применениях даже не думайте, он способен только на тлеющий разряд в инертном газе. Это напряжение, а именно +, через высоковольтные оптопары направляется на индикаторы. Сами оптопары управляются ардуиной, то есть она может подать +180В на любой индикатор. Чтобы цифра в индикаторе засветилась, нужно подать на неё землю, и этим занимается высоковольтный дешифратор – советская микросхема. Дешифратор тоже управляется ардуиной и может подключить к земле любую цифру.

А теперь внимание: индикаторов у нас 6, а дешифратор 1. Как же это работает? На самом деле дешифратор подключен сразу ко всем индикаторам, то есть ко всем их цифрам, и работа дешифратора и оптопар синхронизирована таким образом, что в один момент времени напряжение подаётся только на одну цифру одного индикатора, то есть оптопара очень быстро переключают индикаторы, а дешифратор зажигает на них цифры, и нам кажется, что все цифры горят одновременно. На деле же каждая цифра горит чуть больше 2 миллисекунд, затем сразу включается другая, суммарная частота обновления 6-ти индикаторов составляет около 60Гц, то есть кадров в секунду, а учитывая инертность процесса, глаз никаких мерцаний не замечает. Такая система называется динамическая индикация и позволяет очень сильно упростить схему.

В общем и целом, схема часов получается весьма и весьма сложной, поэтому разумно сделать для неё печатную плату.

Плата универсальная для индикаторов ИН12 и ИН14. На этой плате, помимо всей необходимой для индикаторов обвязки, предусмотрены места для следующих железок: кнопка включения/выключения будильника, выход на пищалку будильника, термометр + гигрометр DHT22, термометр DS18b20, модуль реального времени на чипе DS3231 и 3 кнопки для управления часами.

Всё перечисленное железо является опциональным, и его можно подключать, а можно и не подключать, это всё настраивается в прошивке. То есть на этой плате можно сделать просто часы, вообще без кнопок и без всего, а можно сделать часы с будильником, отображением температуры и влажности воздуха, вот такая вот универсальная плата. Печатку естественно решили заказать у китайцев, потому что есть очень много тонких дорожек и переходов на другую сторону платы. Так называемый гербер файл платы вы найдёте в архиве, который можно скачать на странице проекта.

Дорожек в этом проекте много, особенно тонких на плате с индикаторами.

Плату нужно распилить на части, так как она двухэтажная. Но лучше не пилить, стеклянная пыль очень вредна для лёгких. Закалённым саморезом царапаем плату и аккуратно ломаем в тисках.


В общем сейчас нужно запаять все компоненты на плату согласно подписям и рисункам на шелкографии. Также нужно будет купить рейку с пинами, чтобы соединить части платы.



В проекте используется полноразмерная Arduino Nano. Сделано это для упрощения загрузки прошивки даже для самых новичков.


Итак, собрали нижнюю плату. Сначала нужно протестировать работу генератора. Если он собран неправильно, то может бахнуть конденсатор. Так что накрываем его чем-нибудь и включаем питание.


Ничего не бахнуло, это хорошо. Аккуратно измеряем напряжение на ногах конденсатора, должно быть 180В.

Отлично. Внимательно смотрим как паять индикаторы. На всех индикаторах одна нога помечена белым - это анод.


Лампу нужно вставлять так, чтобы анодная нога попала вот в это отверстие, это анодные дороги.


После пайки обязательно отмойте флюс, иначе вместо одной цифры могут гореть несколько. Далее распаиваем оставшиеся датчики и пищалки, если они нужны, и паяем провода для подключения кнопок.

Датчик температуры пришлось выносить на проводах, чтобы разместить его подальше от источников нагрева.

Все кнопки и выключатель будильника выносим на проводах. Модуль часов тоже сделаем на проводах.
Со страницы проекта качаем архив, в котором есть прошивка и библиотеки. Загружаем прошивку.

Проверяем.

Всё работает! Поздравляю, мы сделали ламповые часы.
Теперь, что касается корпуса. Автор долго искал максимально доступный и деревянный вариант, и таки нашёл вот такую заготовку для самодельной шкатулки, которая идеально подходит по размеру к плате.


Также делаем отверстия под пищалки, провода, кнопки и переключатели.


Плату нужно приподнять, автор использует обычные стойки для печатных плат.

Корпус автор покрасил под орех. Не очень удачно, лучше используйте морилку.


Готово! Осталось показать, как всем этим пользоваться. Перед прошивкой можно настроить некоторые моменты: времена режима часов и режима отображения температуры и влажности. Автор поставил 10 секунд на часы и 5 на температуру. Температура, к слову, слева, влажность справа.

Есть 2 режима яркости индикаторов, дневной и ночной. Соответственно для этого настройки.

Ну и время, через которое будильник сам отключится после начала тревоги. В общем часики тикают, и каждую минуту у них делается так называемое антиотравление индикаторов. Быстро перебираются все цифры, чтобы редко включаемые цифры не глючили и включались сразу. В общем кнопки у нас 3: выбор, и увеличить/уменьшить. При клике по кнопке «выбор» в режиме температуры, вы сразу переключитесь в режим часов.

Удержав кнопку «выбор» попадаем в режим настройки будильника. Кнопками вверх/вниз можно менять цифру. Кликом по кнопке «выбор» можно менять, «настройка часов» и «настройка минут». Клавиатура у нас к слову резистивная.

Удержав кнопку ещё раз, попадаем в режим настройки времени. Настроили, удерживаем ещё раз и попадаем обратно на просто режим часов. Также из настройки времени будильника можно выйти сразу же, дважды кликнув по кнопке выбор. То есть выйти минуя настройку времени.



Звонок будильника да, отвратительный, но такой лучше всего пробуждает. В этом можете убедиться, посмотрев оригинальный видеоролик автора:



С этими часами у нас сегодня всё. Благодарю за внимание. До новых встреч!
Источник
Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Будильник рассвет своими руками на Arduino

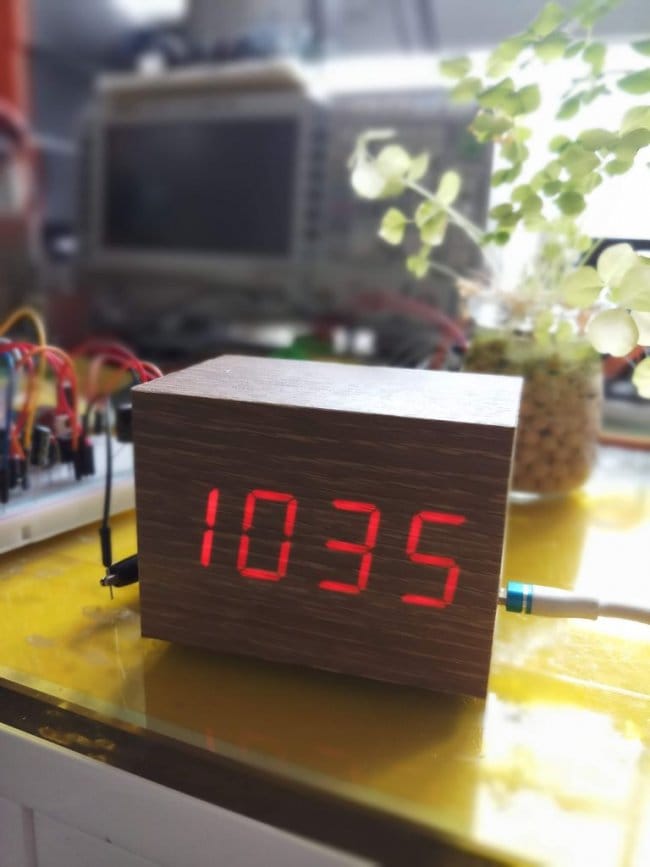

Псевдодеревянные светодиодные часы
