Как сделать пружины своими руками?

Здравствуйте, уважаемые читатели и самоделкины!
Наверняка Вам знакомо такое обстоятельство, когда в процессе создания какой-нибудь оригинальной вещицы или приспособления Вам внезапно надобится другая вещица, без которой реализация проекта недостижима. В этой статье автор YouTube канала "Jack Houweling" поведает Вам, как он пришёл к мысли о том, чтобы самому делать пружины в домашних условиях.

А всё началось с изготовления пюпитра с таким вот подпружиненным зажимом.

После прочтения этой статьи Вы научитесь изготавливать сразу несколько видов пружин. Автор начнёт с традиционного способа, заключающегося в использовании простых инструментов. Такая технология в освоении доступна каждому. А затем он перейдёт к более экзотическому ноу-хау.

Материалы.
- Одножильная струна для фортепиано
- Латунный стержень
- Деревянные кругляки.

Инструменты, использованные автором.
- Шуруповерт
- Ленточный шлифовальный станок
- Плоскогубцы, кусачки
- Зажим
- Струбцины
- Ножовка.

Процесс изготовления.
Итак, перед Вами плоскогубцы, кусачки, фортепианная струна, деревянный дюбель, ручная пила, несколько струбцин, и шуруповёрт. Этого оснащения достаточно для изготовления простых пружин.

Сначала Джек отрезает кусочек дюбеля, примерно такой длины.


Затем он делает небольшой паз в его основании.


Этот дюбель примерно пол дюйма в сечении, таким образом, он прекрасно входит в патрон шуруповёрта.

Далее Джек берёт проволоку с маркой стали С88, а это та же сталь, что и у фортепианной проволоки. Затем вставляет её в вырезанный паз. Шуруповерт включается на малых оборотах, и первой скорости.



Мастер рекомендует обязательно пользоваться плоскогубцами, чтобы держать руки подальше от проволоки, поскольку она может внезапно соскочить, распрямиться и порезать руки.

И вот первая пружина готова. Всё, что при этом пришлось сделать вручную - это небольшие загибы на концах. Получилась пружина растяжения.


Следующая пружина, которую сделает Джек, будет пружина сжатия. Отличие от предыдущей - шаг между витками, они укладываются не вплотную друг к другу.


Автор немного обрезает концы и изделие готово.


Проверим: Джек вставляет деревянный штырёк в отверстие доски, надевает на него пружину, а затем нанизывает небольшой деревянный брусочек. Деревяшка влетела в потолок. Отлично работает!



Теперь задача создать коническую пружину. Для этого потребуется несколько сточить кругляк до конической формы. С этой задачей прекрасно справится ленточный шлифовальный станок.


Затем вставить проволоку в паз, и намотать на низких оборотах.


Теперь автор обкусывает лишнее, и вот она - коническая пружина.




Чтобы сделать пружину бОльших размеров, следует воспользоваться двумя дюбелями разного диаметра. В том, что больше, просверлить отверстие для меньшего, полудюймового. Так, кругляк большего размера нанизывается на маленький, а тот, в свою очередь, вставляется в дрель. Обязательно не забыть сделать вырез для проволоки в кругляке большего размера, на котором будет наматываться пружина.

После этого следует стандартная процедура.




Если же необходимо сделать более мелкие пружины, автор советует воспользоваться латунным
стержнем. Для пружин растяжения можно использовать шпильку, витки будут отлично укладываться в резьбу.
В нём также ручной пилой вырезается прорезь.


Наматывает в два захода.




Джек снова немного загибает концы проволоки. Получается пружина кручения.



Теперь еще одна пружина растяжения.



И напоследок пружина сжатия.




Как Вы видите на фотографиях, автору без особого труда удалось сделать целую связку различных видов пружин. За такой мелочью в магазин идти не нужно!

Спасибо автору за отличный мастер-класс по изготовлению пружин!
Всем удачи, хорошего настроения, и интересных идей!


Источник
Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

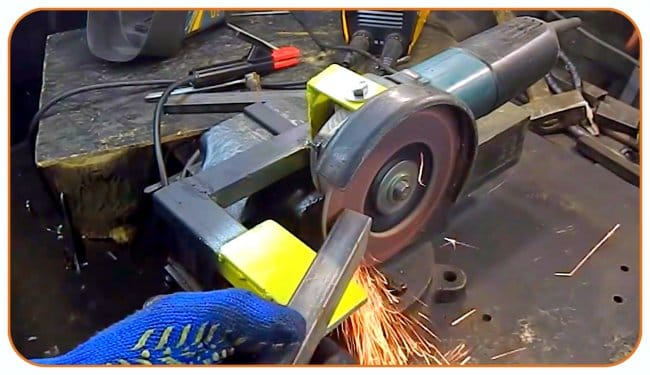

Столик - приставка для болгарки своими руками

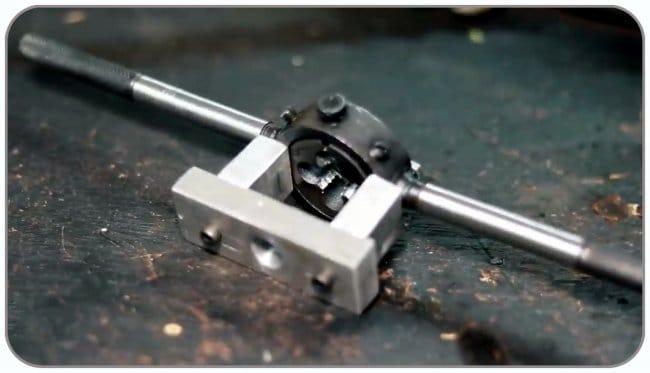

Усовершенствование лерки своими руками
