Сирена «воздушная тревога» своими руками

Здравствуйте, уважаемые читатели и самоделкины!
Сирена «воздушная тревога» своими руками

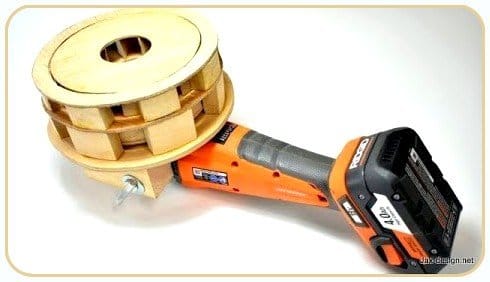

Перед Вами ручная сирена "воздушная тревога". Это прототип. Он получился несколько грубоватым по звуку и нуждается в доработке. Мастер будет использовать аккумуляторную болгарку в качестве двигателя.

В данной статье Джек, автор YouTube канала "Jack Houweling" опишет весь техпроцесс от начала и до конца. Он собирается сделать вторую версию прибора с тем, чтобы звук получился более высоким и чистым.


Материалы.
- Листовая фанера
- Деревянный брус
- Клей ПВА
- Болт М8 с барашковой гайкой и шайбой.

Инструменты, использованные автором.
- Аккумуляторная болгарка
- Шуруповерт
- Ленточная пила
- Сверлильный станок
- Сверла Форстнера
- Штангенциркуль
- Циркуль
- Ленточный шлифовальный станок
- Циркулярная пила
- Струбцины, грузики.

Процесс изготовления.
На протяжении всего производственного процесса Джек будет многократно тестировать устройство, включая УШМ на низких оборотах, и только на финальном этапе даст "полный газ", чтобы оценить громкость звука и его тональность.
Умелец начинает с того, что разбирает болгарку, снимает защитный кожух и гайки.



Затем замеряет вот эту деталь: 2 дюйма. Как раз по размеру сверла Форстнера.


Высверливает отверстие в листе фанеры. Идеальное прилегание.


Автор выпиливает маленький блок, высверливает в нем отверстие для болта М8.

Теперь ввинчивает в него болт. Затем он приклеивает всю эту конструкцию к фанере, зажимая струбцинами.




Далее на фанерном листе он рисует окружность и разделяет её на равные секторы.

Джек вырезает одну из лопаток (она деревянное, как видно из фотографии, но и задачи у него другие). Её контуры он наносит на деревянный брусок.


Теперь можно вырезать остальные 7 лопаток при помощи ленточной пилы. Они должны быть максимально одинаковыми.


Затем мастер приклеивает лопатки к фанере.




И вот получилось небольшое приспособление, которое следует ещё тщательно подточить, чтобы оно приобрело полностью округлую форму, идеальный круг. Подобную обработку можно сделать на циркулярной пиле, а затем и на ленточной шлифовальной машине.






Джек немного меняет планы: при испытаниях ротора на болгарке все лопатки сдуло!


Автор собирался сделать вот таким образом. А сверху установить второй ротор.

Тогда он уменьшает лопасти вот до такого размера, приклеивает кольцо из фанеры, оно обеспечит надежное крепление лопастей. А затем выравнивает на циркулярной пиле.



Теперь можно приклеить сюда второй ряд лопастей. Автор клеит семь лопастей к основанию и ещё 9 сверху.




После склейки дополнительно выравнивает края на шлифовальном станке.

Затем он натягивает струну, привязывая один её конец к шлифмашине, а другой - к центру ротора. И наблюдает, насколько он сбалансирован. Один край перевешивает.

Придётся снять немного материала на некоторых лопастях.
Он просверливает несколько отверстий сверлом Форстнера, так ротор выглядит намного более сбалансированным.


Чтобы закрутить прижимную гайку, мастеру пришлось придумать вот такое приспособление. Оно прекрасно подходит сюда. Джек с лёгкостью вкручивает гайку.



Итак, Джек снимает предыдущую версию ротора и надевает улучшенную. Посмотрим, как он работает!


А статор всё же придётся усовершенствовать. Собирает и приклеивает первый ряд перемычек.




Он вырезает ещё 7 одинаковых лопастей, которые станут также частью статора, и берёт их на клей.

Джек размечает контуры, где будут клеиться восемь следующих лопастей. Итак, на верхнем ярусе восемь лопастей, на нижнем семь. Это позволяет генерировать одновременно два звука с разницей в два тона.






Затем он вытачивает ещё одно кольцо и приклеивает его сверху.



После высыхания клея сирена готова. Не забудьте одеть наушники, она очень громкая.


Спасибо Джеку за оригинальную идею ручной сирены!

Всем хорошего настроения, удачи и интересных идей!

Источник
