    Этот споттер лидер среди бюджетников


    Всем доброго времени. Сегодня автор канала 1000 САМОДЕЛОК И СОВЕТОВ


    Решил нам рассказать, как он собрал бюджетный споттер своими руками, без каких либо заморочек. Что понадобилось для этой самоделки, а также подробную инструкцию и схему сборки вы можете узнать из статьи. И так приступим.
    Материалы; Старый отработавший своё, водопроводный кран.

    Рабочий аккумулятор на 12 V.

    Втягивающее реле от легкового авто.

    Пару аккумуляторных клемм.

    Кабельные наконечники. Купить можно тут или тут .

    А можно изготовить и самому, из медной трубки.

    Сварочный зажим для массы. Можно заменить.

    Куском латунной втулки, болтом и парочкой гаек. (Этот вариант для данного аппарата будет даже лучше).
    Этот споттер лидер среди бюджетников

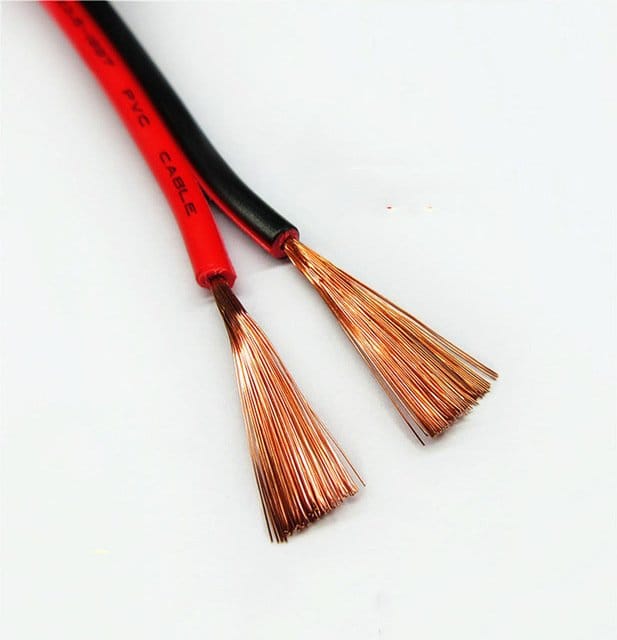

    Обычный двухжильный провод.

    Кабельные стяжки.

    Три куска сварочного кабеля, два из них по 1 м и один 30–40 см, диаметром не меньше 8 мм.

    Также будут нужны плоские разъемы по типу «папа» «мама».

    И старый шуруповёрт.

    И первым делом автор изготовит пистолет, для будущей самоделки. Для этого он разберёт шуруповёрт.

    В патроне может находиться винт, у него обратная резьба.

    После удаления винта.

    Автор зажмёт в патроне шестигранный ключ.

    И ударив по нему молотком, снимет патрон.


    Затем он убрал моторчик с редуктором от ведущего вала. В данной самоделке он не пригодится.

    А вместо него приварил кусок металлической водопроводной трубы. И сделал на ней простой зажим для сварочного кабеля.



    Далее на кнопке с помощью тестера мастер нашёл пару, работающую на замыкание, и подсоединил к ней, двухжильный провод.



    Проверил.

    В этом месте на корпусе, автор сделал отверстие под кабель.

    Далее один из метровых кусков кабеля он прикрутил к зажиму на патроне.


    После патрон и кнопку установил обратно, на свои места.


    Затем собрал пистолет.




    Провод кнопки и кабель патрона, автор скрепил кабельными стяжками, для удобства.

    На все концы сварочного кабеля он установил наконечники.

    И обжал их дедовским методом с помощью молотка и обточенного болта.






    На втягивающем реле эту пружину, автор уберёт.


    Якорь, установит на место. (Без пружины.)

    Потом из куска жести, сделает такой фиксатор, чтобы якорь не выпадал.

    И установит его, оставив не большой зазор.

    Далее сборка. От пистолета идёт кабель.

    И провод от кнопки.

    Кабель подключает к одному из контактных болтов втягивающего реле.

    Короткий кусок кабеля он подключил, ко второму болту и плюсовой клеммы аккумулятора.


    Ещё один метровый кусок был подключен к минусу аккумулятора, это будет масса.

    На концы проводов, идущие от кнопки, мастер установил плоские зажимы «мама» и один из проводов сделал короче, его и подключил на реле.

    Второй провод к минусу аккумулятора.


    Кому не понятно смотрите схему.

    Такая вот самоделка.

    Жало автор сделал из старого латунного крана.




    Установил жало в патрон и приступил к испытанию.

    Также в патрон пистолета можно установит и обратный молоток.

    Так как этот аппарат будет использоваться в кузовных работах, массу для него автор сделал сам.

    По такому принципу, в мощную гайку из латунного прутка вкручивается заточенный стальной болт.

    Крепит эту массу так: удерживая массу, как показано на фото, прихватывает шайбу, одновременно с шайбой зафиксируется и масса.


    После латунную шайбу автор прикрутит к детали, таким образом, увеличивая площадь массы, и при работе такая масса не греется, так как площадь напряжения расходится по всей шайбе.


    Тест на кузове автомобиля.

    Краска в местах работы, должна быть удалена до металла.




    Конечно, если на кузове не повреждена краска, для удаления вмятин лучше использовать грибки.73

    Ну а в остальных случаях, такой аппарат не заменим.

    Выводы автора после теста. Аккумуляторную батарею мастер использовал сравнительно мощную на 80 Ah, но далеко не новую. На ней автор сделал в общей сложности где-то 240 прихваток.

    На сколько, была заряжена батарея до начала теста, автор не знает, но после работы такой вот результат заряда.

    Также наконечники автор, рекомендует использовать медные, а не алюминиевые, которые использовал сам.

    Ещё автор не советует нагревать шайбу до такого состояния, так как это может привести к закипанию кислоты в батарее, а возможно и к её взрыву. Берегите себя и окружающих.

    А на этом у меня всё. Всем спасибо и до новой встречи!
