Миниатюрный угломер своими руками

Здравствуйте, уважаемые читатели и самоделкины!
В данной статье Джек, автор YouTube канала "Jack Houweling" расскажет Вам, как изготовить простой и компактный угломер.
Миниатюрный угломер своими руками

Вниманию читателя предлагается описание процесса создания угломера, причём такого компактного варианта, который бы легко умещался бы в кармане.


Материалы.
- Досточки из мореного дуба и клена.
- Латунный болт, гайка.

Инструменты, использованные автором.
- Ленточная пила
- Циркулярная пила
- Тиски, напильник
- Ленточный шлифовальный станок
- Ножовка по металлу
- Штангенциркуль
- Разметочная линейка, маркер, карандаш
- Сверлильный станок, или шуруповерт.

Процесс изготовления.
И начинает автор этого проекта с ручки. Для неё он выбирает твёрдую породу дерева, так называемый морёный дуб. А для "лезвия" он использует клёновую доску.


Определившись с материалами, вырезает заготовки при помощи циркулярной пилы.




Сначала Джек прорезает паз в бруске. Паз следует вырезать под углом в 45 градусов. Это делается для того, чтобы лезвие можно было зафиксировать внутри ручки.

Вот эти пометки позволят Джеку сделать разрез нужной глубины. Кроме того, оранжевым маркером он ставит метку и на самом упоре, чтобы отметить глубину запила, на которой нужно будет остановиться.







Если теперь проверить получившийся паз большим угломером, то подгонка лезвия окажется довольно точной.



Чтобы вырезать полоску, автор прежде промеряет зазор штангенциркулем. Он составляет 3.85 мм.

Для лезвия он будет использовать кусочек кленовой доски.


На завершающем этапе работы над данной деталью Джек применяет ленточую пилу. Он удаляет лишний материал и подрезает деталь под углом в 45 градусов.




Теперь можно вложить лезвие в заранее подготовленный паз, и проверить прилегание. Великолепно сидит!


Далее следует обрезать корпус будущего угломера до нужного размера. Как было сказано выше, автор ставил задачу создать карманный угломер.


Место спила Джек обрабатывает на ленточном шлифовальном станке, придавая краям изделия аккуратную скруглённую форму.





В качестве зажимного болта мастер собирается использовать соединительный болт и латунную гайку с накаткой.


Далее он высверливает прорезь. Болт имеет диаметр 7,5 мм, но автор применит сверло на чуть большего диаметра.







Неровности краев слегка обрабатывает напильником.



После того, как паз высверлен, и обработан, становится понятным какой длины должно быть лезвие.




Следующая процедура - спиливание болта. Автор спиливает гайку и болт мини-ножовкой.

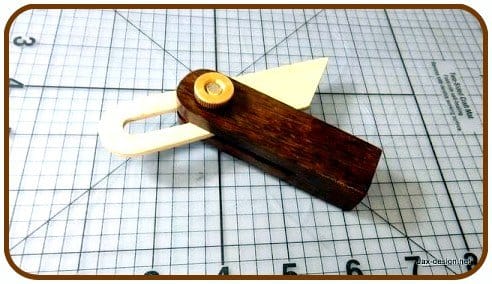

Итак, авторский угломер готов! Запирающий механизм также отлично работает.






Автор добился того, что хотел - этот миниатюрный измерительный приборчик с лёгкостью поместится в карман вашей одежды, его можно без труда вложить в небольшую коробочку для инструментов.

Спасибо Джеку за простое, но полезное измерительное приспособление!

Всем хорошего настроения, удачи, и интересных идей!

Источник
