«Аккумуляторная» дровяная печь

«Аккумуляторная» дровяная печь

Почему "аккумуляторная"? Вообще, автор устройства выложивший этот материал называет ее "инерционной", но, по моему мнению, больше подходит "аккумуляторная". Топливо в такой печи горит 1-3 часа, тепло аккумулируется в обшивке печи, а затем в течении следующих 24 часов печь продолжает отдавать тепло. Подробнее обсудим ее работу ниже в шаге первом.

Инструменты и материалы:
-Ушм;
-Ножницы по металлу;
-Молоток;
-Мастерок;
-Электролобзик;
-Бочка металлическая;
-Печные трубы;
-Цемент;
-Шамотная крошка;
-Вермикулит;
-Огнеупорное стекло;
-Глина;

Шаг первый: теория
Как вы уже знаете, печь накапливает, а затем отдает тепло. Происходит это из-за того, что внутри печи залит огнеупорный бетон. В течении непродолжительного времени сжигается все топливо и прогревает бетонные стенки печи. Аккумулированное таким образом тепло в течении длительного времени передается в окружающее пространство. Такой тип печи позволяет равномерно поддерживать температуру в помещении. Устанавливает такую печь лучше всего по центру комнаты. По словам автора, такой тип дровяной печи является наиболее экономичным.

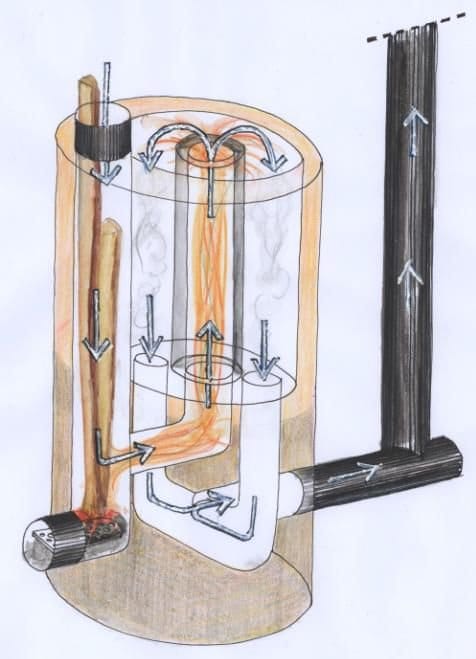

Теперь рассмотрим ее устройство.

Печь состоит из бочки залитой бетоном. В бетоне сделаны несколько каналов в которые вставляются металлические трубы. Через вертикальный канал подается топливо в топку, где оно и сгорает. Сбоку топка закрыта заглушкой, для растопки печи и очистки камеры. Дым по боковым каналам попадает в дымоход. Нижняя часть печи так же залита бетоном.

Для сравнения мастер приводит три разных по объему печи.
Печь из 60-литровой бочки подходит для небольших помещений с хорошей теплоизоляцией. Вес такой печи около 80 кг.
Печь из 120-литровой бочки отличное соотношение массы и эффективности. Вес ее 160 кг.

200-литровая печь подойдет для стационарной установки в помещениях до 35 м². Вес такой печи около 200 кг.

Шаг второй: подготовка бочки
Зачищает бочку от старой краски и отрезает верхнюю часть.




Шаг третий: трубы
Теперь нужно подготовить и зафиксировать в корпусе бочки трубы. Начинает мастер с зольника. Отрезает трубу по размеру. В нижней боковой части бочки, на высоте 6 см от дна, вырезает отверстие по диаметру трубы. Разрезает край трубы на лепестки. Вставляет трубу в отверстие, загибает лепестки, обстукивает место сгиба молотком.








Вырезает решетку для топки.



Такую же операцию, за исключением решетки, мастер проделывает и с трубой дымохода с противоположной стороны бочки.






Размер трубы для бочек 60/120/200: зольник 100/130/150, дымоход 80/100 / 130.

Шаг четвертый: заливка дна
Мастер использует два вида бетона, с шамотом и с вермикулитом. Дно бочки заливается 3 см без шамота и 3 с шамотной добавкой. Шамотная добавка должна состоять из измельченного шамотного кирпича с 25-40% оксида алюминия.

Для приготовление цемента с вермикулитом нужны следующие пропорции: 1 часть воды, 1 часть цемента, 1,3 части вермикулита. Размешать нужный объем и уложить на дно бочки в 3-х сантиметровый слой. Такой слой будет теплоизолирующим, защищающим дно печи от высокой температуры.






Заливка следующего слоя не ранее чем через два часа от предыдущего. Следующий 3-х см слой состоит: 1 часть воды, 1.3 части цемента, 3.3 части шамотной крошки.



Шаг пятый: каналы
Стенки каналов не должны быть менее 3 см. Для изготовления каналов необходимо сделать пресс-формы. Пресс-формы мастер делает из картонных труб согласно чертежам.










Затем нужно замешать бетонную смесь с шамотом и слоями в 5 см с последующим застыванием. Бетон до верха печи не укладывается, между крышкой и бетоном должно остаться пространство. Высота заливки от нижнего бетонного слоя 350/300/260 для бочек объемом 200/120/60 литров соответственно.




Шаг шестой: бетонные трубы
Теперь нужно сделать бетонные трубы для каналов. Мастер изготавливает формы различного диаметра и заливает бетоном.















Шаг седьмой: мелкие детали
Изготавливает кожух на бетонную трубу.



В крышке вырезает отверстие для стекла.


Изготавливает заглушки для зольника и загрузочной камеры. Заглушки снабжены шторками для регулировки притока воздуха.


Окрашивает печку жаростойкой краской.


Шаг восьмой: сборка
Перед окончательной сборкой мастер проверяет подгонку деталей. Устанавливает трубы, кожуха, стекло, заглушки.








Все стыкуется и теперь можно перенести печку на место ее постоянной установки.

Снова собирает печь. Места стыковки кожухов с бетоном мастер изолирует смесью: 1ч песка, 3-5 ч глины + вода. Затем засыпает пространство сухим песком.









Устанавливает огнеупорное стекло (стекло можно взять от старой газовой печки). Устанавливает сверху крышку.


Подсоединяет дымоход.


Теперь можно разжечь печь.








Все готово. По словам мастера, печка оправдала его ожидания и теперь в мастерской у него всегда тепло.



Помимо видео, при подготовки статьи использовался материал с instructables.
