Беспроводная аудио колонка для велосипедных прогулок




На сайте уже представлены несколько моделей беспроводных Bluetooth-колонок, эта отличается от остальных тем, что ее корпус адаптирован для крепления на раме велосипеда.

Инструменты и материалы:
-Динамики 200 ВТ;
-Усилитель TDA7498E;
--Bluetooth модуль;
-Повышающий преобразователь 150 Вт;
-Понижающий преобразователь;
-Преобразователь b0505s;
-Индикатор заряда аккумулятора;
-2 мм синий светодиод;
-Кнопка с подсветкой;
-Зарядное устройство 12,6В 1А;
-Водонепроницаемый разъем;
-Плата зарядки и защиты батареи;
-6 х NCR18650B 3400 мАч литий-ионный аккумулятор;
-Крепеж;
-Липучки;
-Автомобильная шумоизоляция;
-Клеевой пистолет;
-Фрезер;
-Губка;
-Конусное сверло;
-Нож;
-Малярный скотч;
-Эпоксидный клей;
-Электролобзик;
-Дрель;
-Паяльник;
-Коронки по дереву;
-Водостойкий столярный клей;
-Пробойник;
-Мультиметр;
-Лазерный резак;

Шаг первый: корпус
Корпус изготавливается из МДФ. Ниже можно скачать файл для лазерного резака, но для разных моделей велосипедов необходимо адаптировать корпус, что бы он не мешал механизмам управления и приводу.
Лазерная резка Планы.dxf

После резки склеивает корпус.










Обрабатывает край корпуса.


Шаг второй: покраска
Перед покраской мастер покрывает поверхность раствором клея Titebond III с водой в соотношении 1\1.




Затем покрывает грунтовкой и черной краской.



Панель и табличку покрывает лаком.





Шаг третий: электроника
Электронику монтирует согласно эскизу и закрепляет внутри корпуса.







Схема подключения.pdf

Шаг четвертый: мелкие детали
Крышка колонки необходимо герметизировать. Также герметизируются кнопки, разъемы и т.д.


Закрепляет ремни.






Размечает место для установки таблички.



Шаг пятый: лицевая панель
Собирает и устанавливает лицевую панель.








Шаг шестой: динамик
Приклеивает уплотнитель.




Устанавливает и прикручивает крышку.



Подключает и прикручивает динамик и сетку.




И последний штрих, прикручивает табличку.



Теперь осталось закрепить устройство на раме велосипеда



и подключить к смартфону.



Изготовление беспроводной колонки можно посмотреть на видео ниже.

Источник
Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Граммафон под управлением Raspberry

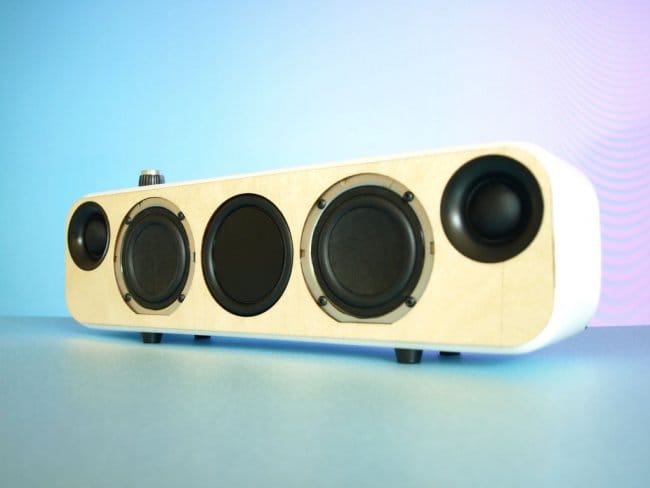

Портативная аудиоколонка с Bluetooth + WiFi модулями
