Плоский разметочный циркуль своими руками

Здравствуйте, уважаемые читатели и самоделкины!
В данной статье, автор YouTube канала "John Heisz - I Build It" расскажет Вам, как изготовить разметочный плоский циркуль. Это просто незаменимый, и удобный инструмент для мастерской и дома.

Джон уже делал такой циркуль из фанеры несколько лет назад. Но теперь ему захотелось повторить этот же инструмент из алюминия.


Материалы.
- Двухкомпонентная эпоксидная смола
- Канцелярская кнопка
- Винт М4 с пресс-шайбой, барашковая гайка
- Наждачная бумага
- Алюминиевая пластина 4 мм толщиной.

Инструменты, использованные автором.
- Сверлильный станок
- Ленточный шлифовальный станок
- Сверла Форстнера
- Напильник, ножовка по металлу
- Тиски, струбцины
- Шуруповерт
- Орбитальный шлифовальный станок
- Карандаш, рулетка, керн.

Процесс изготовления.
Для начала Джон подобрал шайбочку подходящего диаметра для разметки.


Затем разметил на алюминиевом листе внешние и внутренние контуры шайбы. Нашел их центры, и разметил центр отверстия для карандаша.





Окончательно обрисовав контуры заготовок, отрезал пластину ножовкой.


Просверлил отверстия для зажимного винта, слегка раззенковал одно из них сверлом Форстнера.






Теперь отметил керном центры отверстий для карандаша и иголки.



Просверлил отверстия тонким сверлышком. Для карандаша - немного больше, чем для иглы. С обеих сторон снял фаску.




Подходящего винтика не нашлось, немного увеличил отверстие для него.

Разделил заготовки ножовкой, и удалил лишние элементы.



Грубо обработал края на ленточном шлифовальном станке.


Теперь полировка на орбитальном.



Затем обработал на мелкой наждачной бумаге плоскости.

И максимально углубил паз для шляпки винта, но она туда все равно не помещается по высоте.




Джон решил эту проблему просто. Закрутил винт в доску, и спилил верхнюю часть шляпки напильником. Теперь шляпка спряталась в паз.




При помощи двухкомпонентной эпоксидной смолы вклеил шляпку болта в выемку.



Затем затянул барашковой гайкой, и оставил застывать смолу.



Теперь можно вклеить опорную иголку, для этого подходит канцелярская кнопка.



Финишная обработка торцов напильником и наждачной бумагой.


Все готово, можно собирать циркуль.


А вот такие круги можно рисовать очень быстро, и с высокой точностью. Главное хорошенько прижимать иголку и карандаш.



Плоский разметочный циркуль своими руками

Спасибо автору за простое и полезное разметочное приспособление для мастерской!

Всем хорошего настроения, удачи, и интересных идей!

Источник
Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

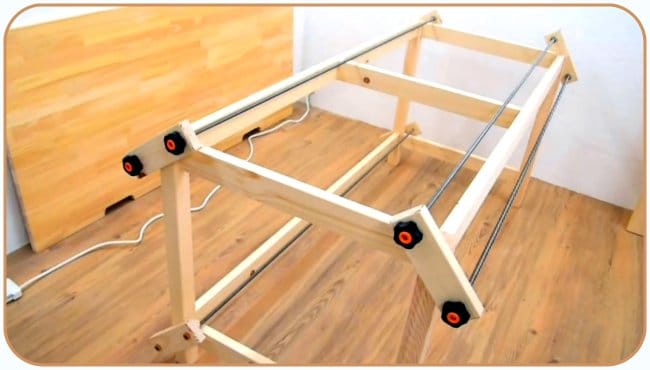

Длинная струбцина из шпилек своими руками

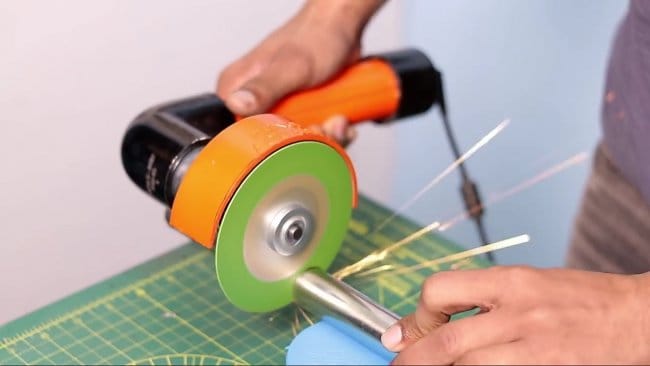

Бесщёточная мини бормашинка
