Детектор утечки газа за 200 рублей




В последнее время увеличилось количество аварий, связанных с утечкой газа. Правильное обнаружение и меры безопасности в собственном жилье, могут легко предотвратить такие инциденты.

В продаже имеется большое количество детекторов, но они не доступны для простых людей, из-за неоправданно высокой цены.

Автор данной самоделки сделал простую и дешевую систему обнаружения газа. Она сделана из простых и доступных деталей, чтобы каждый смог повторить эту самоделку для личного пользования.

Для простоты конструкции микроконтроллер не был использован. Так что самоделка не требует никакого программирования.

Повторяйте самоделку и обезопасьте себя и свое жильё !

Посмотрите демонстрационное видео этой самоделки:



Шаг 1: Необходимые компоненты и инструменты


Детектор утечки газа за 200 рублей



Компоненты:

1. Датчик газа MQ2: Модуль датчика газа (MQ2) полезен для обнаружения утечки газа (в быту и в промышленности). Подходит для обнаружения H2, сжиженного газа (пропан-бутан), CH4, CO, алкоголя, дыма или пропана. Благодаря высокой чувствительности и быстрому времени отклика, измерения могут быть выполнены в короткий срок. Чувствительность датчика можно регулировать потенциометром.

2. Настенный адаптер переменного тока 5 В, 500 мА. Для этой цели можно использовать схему зарядного устройства для смартфона Android.

3. Два 5 мм светодиода (один красный, один зеленый)

4. Один PNP-транзистор общего назначения (P2N2222A или 2N3906 или BC557)

5. Один пьезо-зуммер

6. Резистор 1X100R, 2X1K и 1X4.7K

Необходимые инструменты:

1. Паяльник, припой, канифоль

2. 3D-принтер

Шаг 2: Схема детектора газов




В данной принципиальной схеме использовано очень мало компонентов. Кроме того, все компоненты очень распространенные и стоят совсем немного, поэтому эту самоделку может повторить любой человек, даже далекий от электроники. Единственное, что потребуется, это базовый навык пайки. Умение программировать не требуется, так как микроконтроллер не используется.

В самоделке использован модуль датчика Grove MQ2, который может измерять или обнаруживать сжиженный газ, алкоголь, пропан, водород, CO и метан. Модуль имеет четыре контакта. Два контакта предназначены для подачи питания на модуль, номинальное напряжение которого составляет 5 В. Имеет два выходных контакта. Один дает аналоговый выход, а другой - цифровой выход. Они открываются, когда содержание газа в воздухе превышает определенный порог. Пороговый уровень можно регулировать, вращая головку чувствительности у потенциометра. Диапазон концентрации, который может обнаружить датчик, составляет от 100 до 10000 промилле.

Обычно в закрытом помещении среднего размера опасной концентрацией газов считается диапазон около 700-800 ppm (частей на миллион) газа. Датчик работает в этих границах.

Цифровой выходной контакт датчика становится низким, когда он обнаруживает любой упомянутый газ. Для нормальных условий выход штифта высокий. Для управления зуммером при обнаружении какого-либо газа, необходим транзистор PNP для переключения, поскольку выходной сигнал в таких условиях низок. Вывод эмиттера транзистора напрямую подключен к источнику 5 В. База подключена к выходному контакту через резистор 4,7 кОм. Зуммер подключен к контакту коллектора транзистора через резистор 100R. Этот резистор предназначен для защиты зуммера от перегрузки по току. Также подключен красный светодиод, параллельно к зуммеру, для световой индикации. Зеленый светодиод подключен к источнику питания в качестве индикатора питания.

Для питания схемы использована схема от зарядного устройства Android. Емкость 500 мА достаточно для этой цели.

Шаг 3: Пайка





Компоненты устройства спаяны на перфорированной плате для навесного монтажа. Датчик подключен к перемычкам. Был использован зуммер среднего размера, который может генерировать около 80 дБ. Этого звука достаточно даже при высоком уровне окружающего шума. Он будет непрерывно издавать звук, пока концентрация газа не достигнет допустимого предела.

Крышка цепи зарядного устройства была снята, и припаяна непосредственно к печатной плате. Два длинных провода подключены к входной стороне цепи зарядного устройства для подключения к розетке переменного тока.

Все резисторы имеют мощность одну четверную ватта, а значение резистора, подключенного к светодиодам, составляет 1K.

Шаг 4: 3D-печать






Корпус для уловителя газов был изготовлен при помощи 3D-печати.
Необходимые файлы STL для 3D-печати можно скачать по ссылкам ниже.

корпус

lid.rar [1.34 Mb] (скачиваний: 53)

корпус 2

lid2.rar [160.47 Kb] (скачиваний: 39)

Детектор газа

smoke_detector.rar [746.85 Kb] (скачиваний: 113)

Шаг 5: Сборка








Верхняя крышка детектора имеет два отверстие для расположения двух светодиодов. Красный светодиод для индикации тревоги, а зеленый светодиод для индикации питания. Каждый светодиод соединен с резистором ограничения тока, сопротивлением 1К. Для закрепления светодиодов на корпусе был использован горячий клей. Затем светодиоды были подключены к плате с помощью проводов длиной 10 см. Горячий клей также использован для крепления цепи зарядного устройства и датчика MQ2 к плате. Затем были вытащены два провода снаружи корпуса со стороны входа зарядного устройства, для того, чтобы его можно было подключить к внешнему источнику питания.

Источник
Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

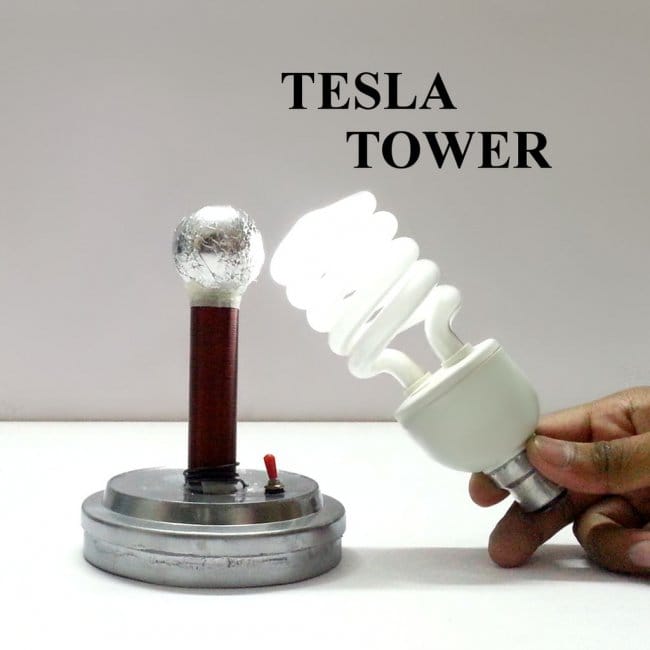

Как сделать мини башню Тесла

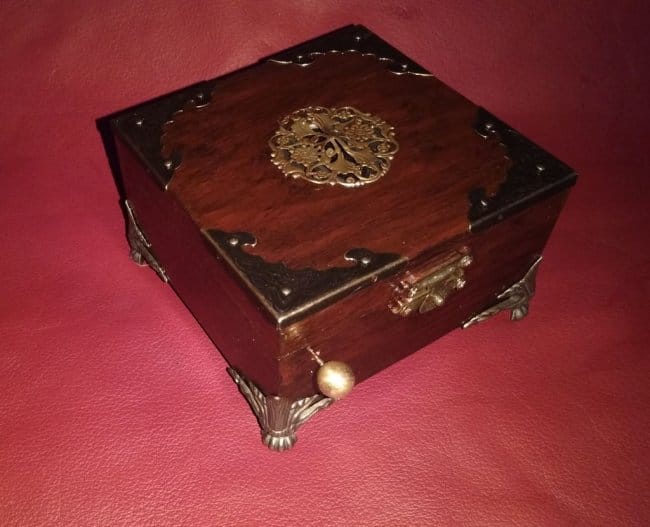

Музыкальная шкатулка с аудио модулем
