    Портативная аудиоколонка с Bluetooth + WiFi модулями




    На сайте уже есть несколько самоделок данного мастера. Последняя, это "Беспроводная аудио колонка для велосипедных прогулок" На этот раз мастер представляет нам свою портативную колонку с встроенными Bluetooth и WiFi модулями. Т.е. передавать аудио данные можно по одному из этих каналов. Для изготовления колонки мастер использовал следующие

    Инструменты и материалы:
    -Модуль Up2Stream WiFi;
    -Усилитель YDA138-Е;
    -Модуль Bluetooth V4.0
    -Низкочастотные динамики 6 Ом;
    -ВЧ-динамик 6 Ом;
    -Пассивные излучатели (3 шт.);
    -Двухходовые кроссоверы (2 шт.);
    -Кнопка с подсветкой;
    -Аккумуляторы 18650 3400 мАч - 3 шт;
    -Светодиодный индикатор заряда батареи;
    -Плата защиты;
    -Зарядное устройство 12,6 В 1А;
    -Термоскотч (каптоновая лента);
    Step Down Converter
    -Понижающий преобразователь;
    -Фильтр;
    -Двухпозиционный ползунковый переключатель;
    -Тактильная кнопка;
    -Гнездо постоянного тока;
    -Стерео аудио разъем;
    -Аудио кабель;
    -Резистор 1 кОм;
    -Синий светодиод 2 мм;
    -Зеленый светодиод 2 мм;
    -Красный светодиод 2 мм;
    -Ручка;
    -Крепеж;
    -Ножки;
    -Стриппер;
    -Водостойкий столярный клей;
    -Клеевой пистолет;
    -Фрезерный станок;
    -Скотч;
    -Губка для полировки;
    -Канцелярский нож;
    -Эпоксидный клей;
    -Электролобзик;
    -Дрель;
    -Паяльные принадлежности;
    -Мультиметр;
    -Пробойник;
    -Фанера;
    -МДФ 12 мм;
    -Ленточно-шлифовальный станок;
    -Орбитальная шлифмашинка;
    -Кисточка;
    -Лак;
    -Обезжириватель;
    -Аэрозольная грунтовка;
    -Аэрозольная белая краска;

    Шаг первый: схема, чертежи, детали
    Электронная часть монтируется по следующей схеме.

    Схема подключения.pdf
    В схеме мастер использует WiFi-модуль Up2Stream. Этот модуль неплохой в соотношении цена/качество звучания. Модуль имеет Aux-вход, при подключении к которому автоматически отключается блютус или вай-фай соединение.

    Питается динамик от трех последовательно соединенных литий-ионных аккумуляторов 3400 мАч. В сумме это дает 12,6 В и способно питать колонку около 6-8 ч. Зарядом\разрядом ячейки управляет BMS.

    По словам мастер, лучший по цена\качества усилитель Yamaha YDA138-E, который он и использует в данном изделии.
    Корпус устройства изготовлен из фанеры и МДФ. Части из фанеры мастер вырезал на ЧПУ на заказ, а из МДФ самостоятельно. Чертежи корпуса можно скачать ниже.

    Планы лазерной резки.pdf

    Шаг второй: МДФ
    На МДФ по шаблону мастер размечает заготовки деталей корпуса. Всего нужно шесть заготовок, 12*6=72 мм. После разметки по углам внутреннего контура мастер сверлит отверстия сверлом Форстнера.






    Вырезает заготовки.


    Шаг третий: обработка края
    Дальше мастер фрезой обрабатывает края заготовок. Шаблон с помощью двустороннего скотча клеится на заготовку и край подгоняется под шаблон.





    Шаг четвертый: склейка
    Склеивает заготовки в одну деталь.





    Шаг пятый: доводка корпуса
    Смешивает клей с опилками и шпаклюет торец детали. После высыхания шлифует.






    После высыхания клея фрезерует край и затем шлифует наждачной бумагой.


    Шаг шестой: панели
    Панели, вырезанные на лазерном станке необходимо отшлифовать, убрать следы подпалин. Затем покрывает панели лаком и, после высыхания, склеивает.








    Шаг седьмой: отверстия
    Устанавливает на корпус заднюю крышку размечает и сверлит отверстия для ее крепления. Сверлит отверстия для, сверху, потенциометр и кнопку включения, снизу, ножки.





    Шаг восьмой: покраска
    Корпус мастер планирует покрасить, но сначала нужно подготовить МДФ. Размешивает столярный клей Titebond III с водой 1\1. Кисточкой покрывает поверхность. После высыхания состава шлифует 200-400 наждачкой.



    Обезжиривает корпус. Наносит слой грунтовки. После высыхания шлифует, снова обезжиривает и наносит несколько слоев белой краски.






    Результат покраски хороший.


    Шаг девятый: пассивные излучатели
    В изделии используется три пассивных динамика, один спереди и два сзади. Пассивные динамик приклеиваются к посадочному месту эпоксидным клеем.




    Шаг десятый: электроника
    Схема монтажа электрочасти приведена выше. Подробно мастер останавливается на электропитании, приводит схему подключения и сборки аккумуляторов.







    Шаг одиннадцатый: сборка

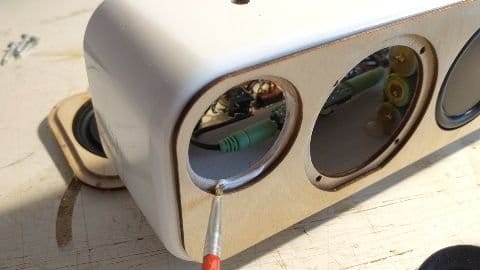

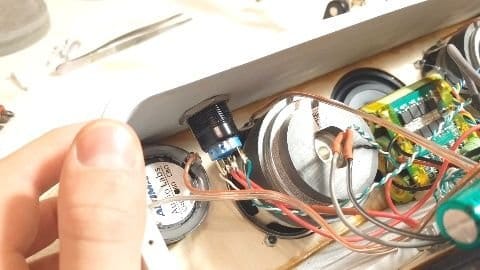

    Приступает к сборке устройства. Закрепляет платы.





    Приклеивает к корпусу переднюю панель.



    Прикручивает ножки.

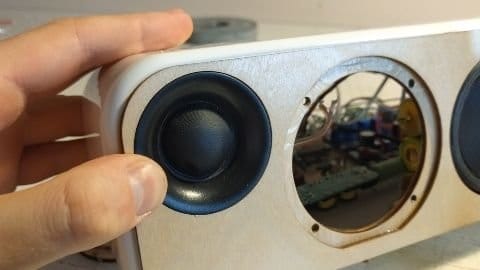

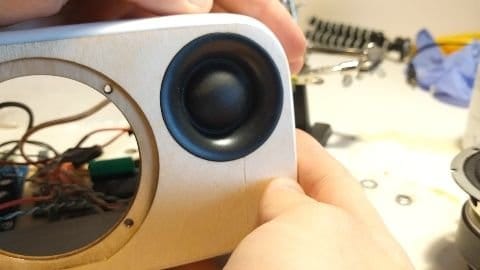

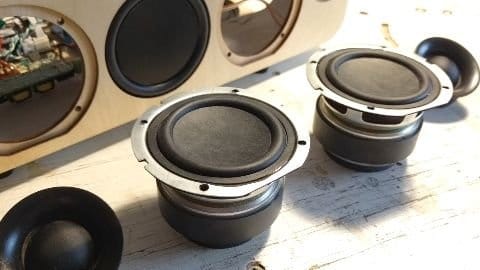

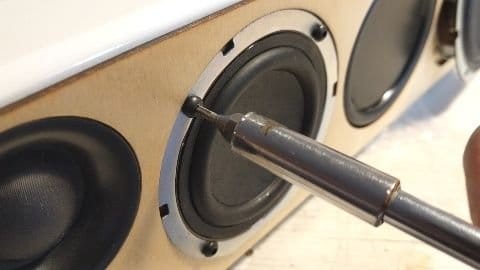

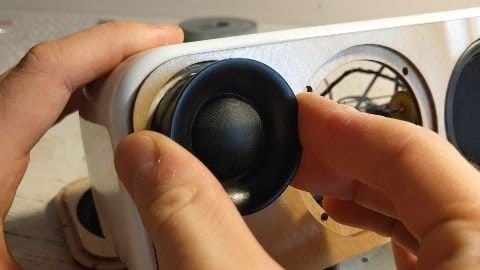

    Устанавливает динамики.

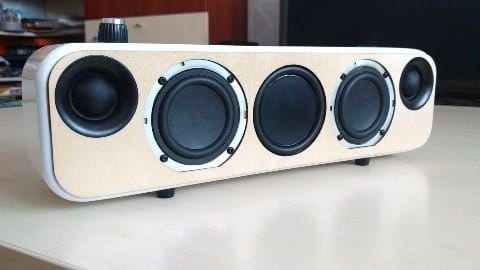

    Портативная аудиоколонка с Bluetooth + WiFi модулями

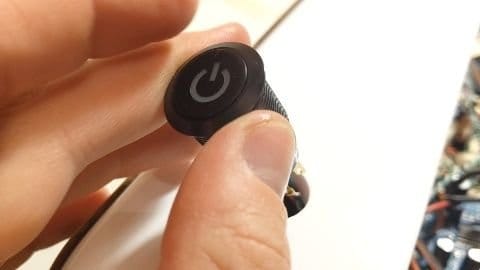

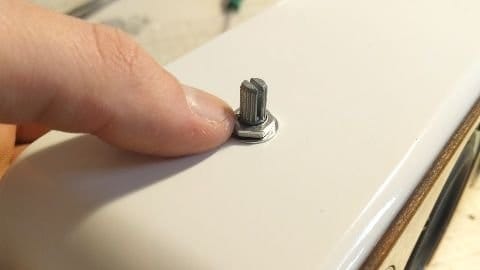

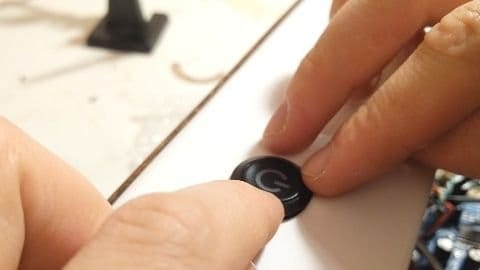

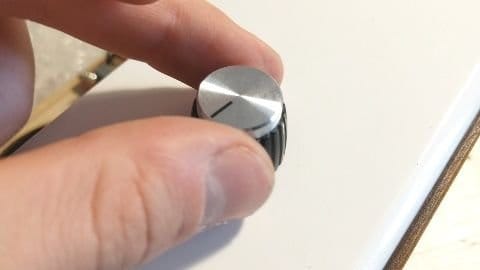

    Устанавливает кнопку и ручку на потенциометр.

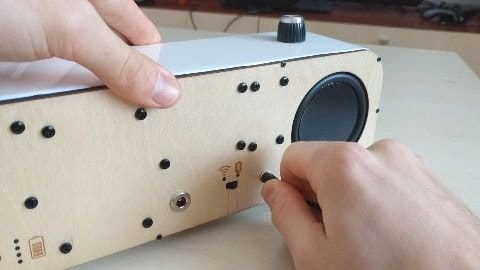

    Прикручивает заднюю панель.

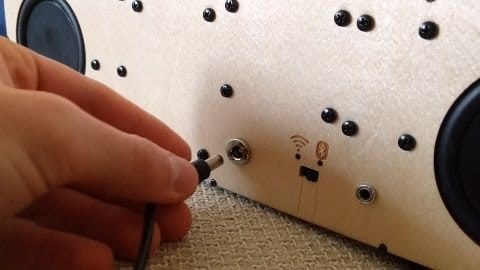

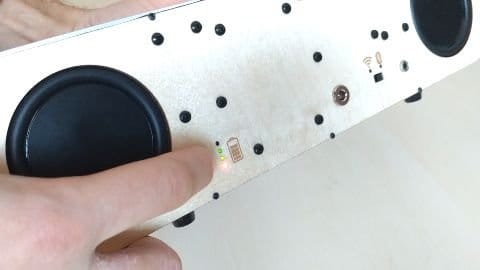

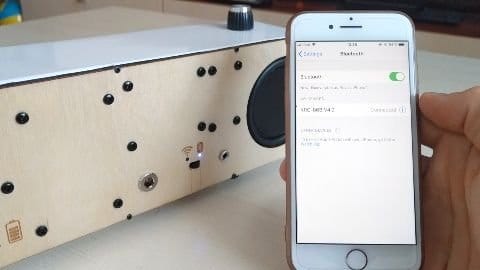

    Теперь осталось зарядить аккумуляторы и подключить смартфон.

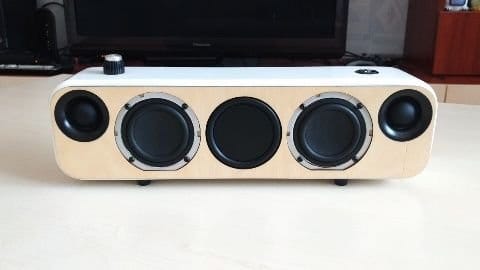

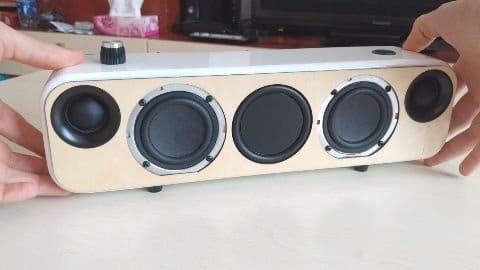

    Все готово. По словам мастер, он доволен результатом.



    Весь процесс по изготовлению и сборке аудиоколонки можно посмотреть на видео.

    Источник (Source)
