Генератор 220В с четырехтактным двигателем


Если у вас есть загородный дом или вы часто выбираетесь за пределы города отдыхать, вам просто необходима такая вещица, как бензиновый генератор. С помощью него можно легко зарядить ноутбук, мобильные телефоны, зажечь несколько лампочек или даже накипятить воды. В этой инструкции мы рассмотрим, как сделать именно такой генератор. В качестве бензинового двигателя автор использовал агрегат от бензинового триммера. Интересен тот факт, что тут используется четырехтактный двигатель, он более экологичный и более экономичный, чем двухтактный.



Генератор у нас генерирует напряжение в районе 220В, все зависит от оборотов двигателя. В качестве генератора можно использовать двигатель от электрического триммера или подобной техники. Учтите, что в двигателе должны быть постоянные магниты, иначе без стартового напряжения такой генератор работать не будет. Итак, если проект вас заинтересовал, переходим к его изучению.

Материалы и инструменты, которые использовал автор:

Список материалов:
-двигатель от бензинового триммера (у автора 4-тактный);
- двигатель от электрической газонокосилки или другой техники (в качестве генератора);
- шкивы и ремень;
- профильные трубы;
- доска;
- вольтметр;
- розетки;
- включатель;
- провода.







Список инструментов:
- дрель;
- гаечные ключи, отвертки;
- шуруповерт;
- маятниковая пила (или болгарка);
- сварочный аппарат.

Процесс изготовления генератора:

Шаг первый. Генератор
Первым делом подготовим генератор, в качестве него автор использует двигатель от электрической газонокосилки. Подбираем к генератору подходящий шкив, чтобы получить большую силу тока, нам нужно увеличить крутящий момент на оси генератора. Для этого на ось генератора ставим шкив побольше, а на ось двигателя шкив поменьше. Пробуем генератора на деле, автор решил попробовать его раскрутить при помощи шуруповерта. При таких оборотах генератор способен генерировать напряжение около 150В, а что касается мощности, то при такой работе ярко горит лампочка на 40Ватт.
Генератор работает отлично, переходим к дальней сборке.




Шаг второй. Установка ведущего шкива
Подбираем небольшой шкив для вала двигателя, устанавливать мы его будем на ось после сцепления. Такой подход позволит работать бензиновому двигателю на холостых, а сцепление будет включаться по мере роста оборотов.

Автор запрессовал внутрь шкива трубку, чтобы вал плотно заходил в шкив. Фиксируется шкив на валу при помощи винта, для этого было просверлено отверстие и нарезана резьба.















Шаг третий. Рама
Свариваем раму для генератора, тут нам понадобятся профильные трубы. Тут все просто, режем их на нужные куски и свариваем. Также нам понадобится уголок и пластины для крепления оборудования. Двигатель прикручиваем теми винтами, которыми крепится бензобак, дополнительно фиксируем двигатель стальными пластинами.

Ну а генератор крепим при помощи уголков, желательно тут предусмотреть возможность натяжения ремня.






Шаг четвертый. Тестовый запуск
Перед запуском на карбюраторе нужно заменить регулировочный винт, автор ставит удлиненный с ручкой. Этим винтом мы будем настраивать нужные обороты. Что касается тросика с ручкой, то его можно и вовсе снять.

Заводим двигатель, при этом будьте аккуратны и помните, что генератор генерирует опасное для жизни человека напряжение! Настраиваем обороты и подключаем лампочку, она горит ярко.




Шаг пятый. Завершающие штрихи и финальные испытания
В завершении к раме прикручиваем доску, тут мы разместим электрооборудование. Установим переключатель между генератором и блоком с розетками на всякий случай. Блок с розетками крепим при помощи двустороннего скотча и пластиковых хомутов. Также нам обязательно понадобится вольтметр для настройки генератора, а еще хорошо бы иметь и амперметр.

Вот, собственно и все, конечно, конструкция требует еще установки контроллера или стабилизатора, который будет снижать колебания электроэнергии. А еще лучше запасать вырабатываемую энергию в аккумуляторах, тогда подключаемая техника не будет страдать от скачков напряжения.








Генератор готов, запускаем мотор и выставляем обороты так, чтобы напряжение было около 220В. Автор в качестве эксперимента подключает лампочки на 220В, они горят без проблем. Далее были подключены зарядки для мобильных телефонов и ноутбук, техника заряжается без проблем. Также автор подключил к своему детищу и вентилятор.

Генератор готов, при определенных доработках он будет работать вполне неплохо и экономично. На этом все, надеюсь, идея вам понравилась, удачи и творческих вдохновений, если решите повторить подобное. Не забывайте делиться с нами своими идеями и самоделками!











Источник
Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

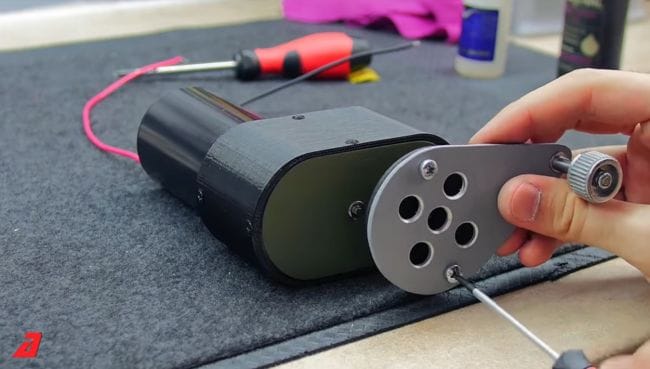

Ручной электрогенератор своими руками

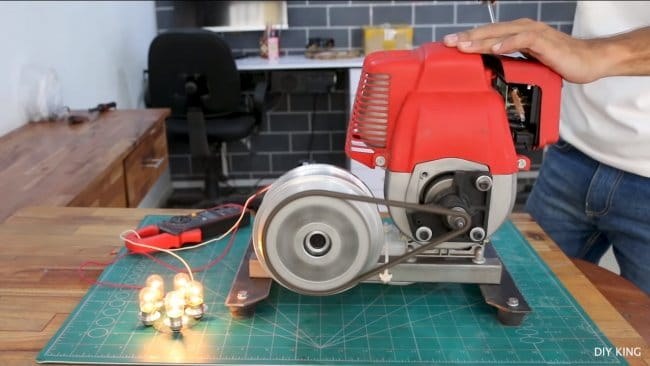

Бензиновый генератор из гироскутера и триммера
