Простая портативная блютус - колонка




Очередная модель самодельной блютус-колонки. Полный список материалов с ссылками и файлы для лазерной резки корпуса + схема монтажа прилагаются.

Инструменты и материалы:
-5 вольтовые динамики;
-Усилитель;
-Bluetooth-модуль;
-Пассивный динамик;
-Модуль зарядки;
-Батарея 18650 ;
-Преобразователь DC-DC 5V;
-Выключатель;
-Резисторы 1 кОм
-2 мм светодиоды;
-Кабель с магнитным разъемом;
-Зарядное устройство 5V 3A;
-Резиновые ножки;
-Винты M2,3 x 12 мм;
-Лента;
-Струбцины;
-Мультиметр;
-Клеевой пистолет;
-Эпоксидный клей;
-Шлифовальная губка;
-Дрель;
-Паяльные принадлежности;
-Электролобзик;
-Фанера 3 мм;
-Фанера 12 мм;
-Аэрозольный баллон с лаком;
Файлы для лазерной резки корпуса и электросхема.
Планы лазерной резки.pdf
Схема подключения.pdf
Шаг первый: вырезание деталей
Корпус изготовлен из фанеры разной толщины. Передняя и задняя панели из фанеры 3 мм, средняя часть из 3-х слоев 12 мм фанеры. Все части мастер вырезал электролобзиком.





Шаг второй: шлифование
Вырезанные блоки нужно отшлифовать и подровнять края.





Шаг третий: внутренняя часть корпуса
Теперь нужно вырезать внутреннюю часть. Мастер сверлит отверстия и лобзиком вырезает детали.




Шаг четвертый: склеивание
Отшлифовав внутреннюю часть, мастер приступает к склеиванию средней части корпуса + передняя панель. Для фиксации склеенные части фиксирует струбцинами.






Шаг пятый: сборка
Временно прикручивает заднюю панель.




Шлифует торцевую сторону корпуса и сверлит отверстие для выключателя.



Дальше демонтирует заднюю крышку и покрывает корпус лаком.



Шаг шестой: электромонтаж
Дальше мастер приступает к электромонтажу.

Динамики приклеивает к корпусу эпоксидным клеем.



С платы зарядки и модуля блютус мастер демонтировал штатные светодиоды и припаял на их место другие, удлинив соединение проводами. На правый и левый каналы усилителя припаял резисторы.








Дальше произвел монтаж согласно схемы. Платы внутри корпуса закрепил на термоклей.





Перед установкой задней крышки приклеивает полосу поролона.


Прикручивает заднюю крышку.




Приклеивает ножки.

Теперь нужно зарядить батарею.

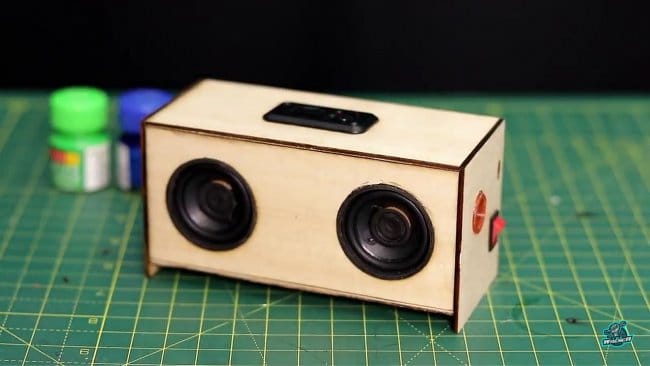

Все готово.

Полный процесс изготовления беспроводной блютус-колонки можно посмотреть на видео.

Источник
Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Мониторный звук

Как сделать компактную, портативную колонку

7.3
Идея
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
8
Описание
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
7.7
Исполнение
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
Итоговая оценка: 7.67 из 10 (голосов: 13 / История оценок)

Добавить комментарий

    • smilesmilesxaxaokdontknowyahoonea
      bossscratchfoolyesyes-yesaggressivesecret
      sorrydancedance2dance3pardonhelpdrinks
      stopfriendsgoodgoodgoodwhistleswoontongue
      smokeclappingcraydeclarederisivedon-t_mentiondownload
      heatirefullaugh1mdameetingmoskingnegative
      not_ipopcornpunishreadscarescaressearch
      tauntthank_youthisto_clueumnikacuteagree
      badbeeeblack_eyeblum3blushboastboredom
      censoredpleasantrysecret2threatenvictoryyusun_bespectacled
      shokrespektlolprevedwelcomekrutoyya_za
      ya_dobryihelperne_huliganne_othodifludbanclose
3 комментария
  1. Иван_Похмельев
    5 вольтовые динамики;
    scratch
    Торчащие на задней панели головки саморезов не украшают конструкцию, а крепление динамиков и АКБ на термосопли отнюдь не повышает надёжность.
    Ясно, что от такой фитюльки стереоэффекта ждать не приходится, но, тем не менее, непонятна цель превращения стереосигнала с выхода Bluetooth-модуля в моносигнал. Причём моносигнал получен варварским способом запараллеливания выходов Bluetooth-модуля.
    1. pogranec Автор
      5 вольтовые динамики;
      -5 ватные
      крепление динамиков и АКБ на термосопли
      - динамики на эпоксидный клей приклеены, а термоклей просто для временной фиксации, пока клей не схватится.
    2. Ruslic
      товарищ(автор), наверное парится как и я.. действительно странным способом суммируются левый и правый в один, и мало того, зачем? м.б. он таким образом компенсировал противофазные помехи из блт.модуля... ?
