Трубочистка - насадка для болгарки своими руками


Всем привет, в этой инструкции мы рассмотрим, как сделать очень полезный инструмент. С помощью него можно быстро, просто и безопасно очищать трубы от ржавчины. Теперь старая ржавая труба за пару минут работы превращается в новую, чистую и блестящую. Инструмент собирается просто из доступных материалов, но будут нужны токарные работы, так как автор вытачивал рабочие ролики на токарном станке из алюминия. Самоделка представляет собой ленточную шлифовальную машину, это насадка, которая устанавливается на болгарку.

Шлифовальная лента натянута между двумя рычагами, один из которых шарнирно закреплен на пружине. В итоге при нажимании шлифовальной ленты на трубу, рычаг сгибается, и лента огибает трубу, тем самым эффективно ее шлифуя. Если вам нужна такая приспособа, предлагаю изучить этот проект более детально!



Материалы и инструменты, которые использовал автор:

Список материалов:
- профильные трубы;
- листовая сталь;
- пружина;
- алюминий (для токарных работ);
- болты и гайки;
- краска.

Список инструментов:
- ленточный отрезной станок, торцовочная пила или болгарка;
- сверлильный станок;
- сварочный аппарат;
- метчик для нарезания резьбы;
- тиски.

Процесс изготовления самоделки:

Шаг первый. Крепеж
Для начала сделаем крепеж, к которому все будет крепиться, и с помощью которого мы будем устанавливать насадку на болгарку. Крепиться она будет к той части, где устанавливается защитный щиток.

Нам понадобится кусок круглой трубы подходящего диаметра, ее автор разрезает и вырезает кусок, чтобы получился зажимной хомут. Ну а далее все просто, привариваем к обоим концам две гайки и в одной из гаек высверливаем резьбу. Теперь, завернув винт, можно зажать хомут.





Шаг второй. Изготовление рамы
Приступаем к сборке рамы самоделки, делается она из профильных труб. Сначала делаем первый рычаг, режем трубы, свариваем его под нужным углом и привариваем к зажимному крепежу, изготовленному ранее.

Что касается второго рычага, то он изготавливается аналогично, но крепить к хомуту его нужно шарнирно. Для этого к хомуту привариваем параллельно две пластины и сверлим отверстия, в рычаге также сверлим отверстие. Ну а далее сюда останется вставить болт или другую подобную ось.











Шаг третий. Ролики
На машине находится два ролика, их автор вытачивает на токарном станке из алюминия. Ролики по бокам имеют канавки, которые не дают ремню выходить за рамки и слетать. Плюс таких колес в том, что не нужно делать центрирующий механизм. Но если сделать такие колеса сложно, можно купить колеса от скейтборда, но тогда придется сделать центрирующий механизм. Колесики у автора вращаются на подшипниках, так что под них нужно сделать посадочные места.

Что касается ведомого колеса, то в нем сверлится отверстие и нарезается резьба, чтобы колесо можно было накрутить на вал болгарки. Также не забываем просверлить два глухих отверстия под ключ, которым это колесо будет сниматься с болгарки.








Шаг четвертый. Сборка самоделки
В итоге нам останется установить пружинку на шарнирно закрепленный рычаг, чтобы происходило натягивание шлифовальной ленты. Для установки пружины привариваем два уха из листовой стали, одно к рычагу, а другие к хомуту, между ними и ставим пружинку.

Чтобы шлифовальная лента не пробуксовывала, надеваем на ведущее колесо кусок велосипедной камеры или обклеиваем резиной.

После этого самоделка будет готова, останется только ее покрасить. Автор демонстрирует работу машины ржавых трубах, они тут же начинают блестеть, лента захватывает сразу большую площадь трубы, такое нельзя сделать другим инструментом.

Надеюсь, самоделка будет для вас полезной, удачи и творческих вдохновений, если решите повторить подобное. Не забывайте делиться с нами своими идеями и самоделками!














Источник
Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

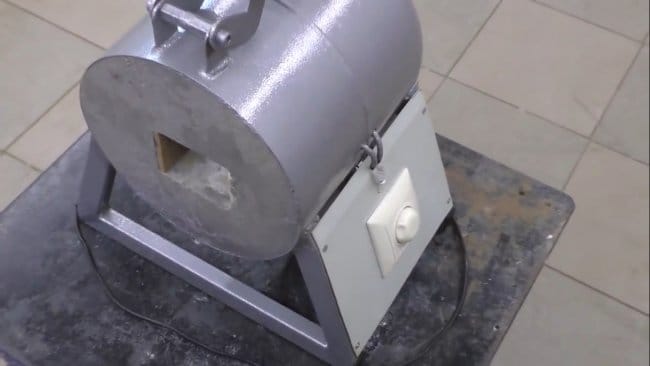

Муфельная печь из фреонового баллона своими руками
