Резак для пенопласта из полипропиленовых труб



Конструкция данного резака обладает такими уникальными функциями, как портативность, размер и простота сборки. Основное его предназначение, это резка пенопласта для изготовления авиамоделей. Поэтому размеры резака подбирались исходя из этих целей.

Шаг 1: Необходимые материалы и инструменты



Для изготовления этого резака потребуются следующие материалы:


- 1 метр 15 мм ПВХ трубы;
- два 15-мм ПВХ колена;
- две 15-мм ПВХ заглушки;
- 1 метр двухжильного провода от динамика;
- рым-болт;
- пружина;
- два болта;
- четыре шайбы;
- четыре гайки;
- любая подходящая вилка (в данной самоделке с DIN разъемом);
- струнная проволока для картин;

Инструменты:

- ножни для резки полипропиленовых труб;
- аппарат для пайки полипропиленовых труб;
- отвертка;
- гаечный ключ;

Шаг 2: Нарезка ПВХ трубы в нужный размер



Метровая полипропиленовая труба разрезается на три части, две из которых были длиной 30 см и одна длиной 40 см (самая большой размер пенополистирола, который предполагается резать данным резаком, имеет длину 34 см).

Шаг 3: Сборка рамы из полипропиленовых труб



ПВХ длиной 40 см спаивается с двумя коленами. К коленам припаиваются две трубы по 30 см. На края припаиваются заглушки. Но с начала необходимо произвести некоторые работы с данными элементами рамы.

Шаг 4: Сверление




Автор использовал штангенциркуль, чтобы определить, какую ширину имеет провод от динамика. Данный размер оказался равен 6 мм. После автор просверлил отверстие 6 мм в одном из колен.

Шаг 5: Провод динамика




Имеющейся в наличии кабель, автор разделил на два отрезка по 80 см. и подвел концы вниз к разным краям рамы.

Шаг 6: Работа с заглушками






Автор измерил болты и просверлил отверстие в каждой торцевой крышке - заглушке, зачистил провод, сформировал петлю, которая надевается на болт, и собрал обе торцевые крышки. Затем он взял болт и одел на него одну шайбу, проволочную петлю. Затем снаружи торцевой крышки – заглушки, была одета другая шайба и затянута снаружи гайкой.

Шаг 7: Режущий элемент (проволока)





Автор взял струнную проволоку для картин, длиной 45 см или около того. Затем обвил ее вокруг одного из болтов и закрепил её сверху гайкой. На другом конце он сделал петлю на расстоянии около 36 см от закрепленного конца и вставил ее в пружину изнутри. Затем просверлил отверстие в рычаге, без прикрепленной к нему проволочной подвески и ввернул рым-болт в стойку. Затем он прикрепил свободный конец пружины к рым-болту и обмотал оставшуюся проволочную скобу к болту, торчащим из торцевой крышки, и закрепил над ней еще одну гайку.

Шаг 8: Приведение в действие этого самодельного резака для пенопласта




Зачистив изоляцию на концах провода динамика, автор припаял их к разъему «Deans». Затем этот разъем он заизолировал при помощи термоусадочной трубки.

Данный резак имеет питание от трех LiPo элементов. Таким образом данное устройство можно брать с собой и использовать в любом месте. Даже там, где нет доступа к электросети.

Устройство режет пенополистирол так, как горячий нож сливочное масло.

Источник
Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Два инструмента из закаточного ключа

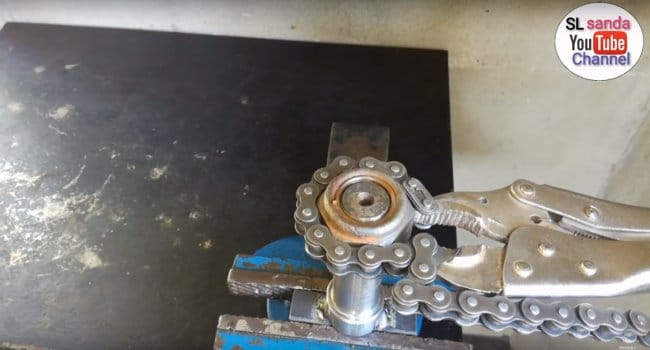

Что можно сделать из ручного зажима и цепи
